RAINBOW ROBOTICS
RB SERIE _ Bedienungsanleitung
■ D.Out (Digital out)-Funktion :
Dies ist ein Befehl zur Steuerung des digitalen Ausgangs der Steuerbox. Diese Funktion
gibt das ausgewählte Signal über den ausgewählten Port unter 16 Ports (Nr. 0-15) aus.
Jeder Port kann 3 Einstellungen haben.: High-Signal, Low-Signal und Bypass.

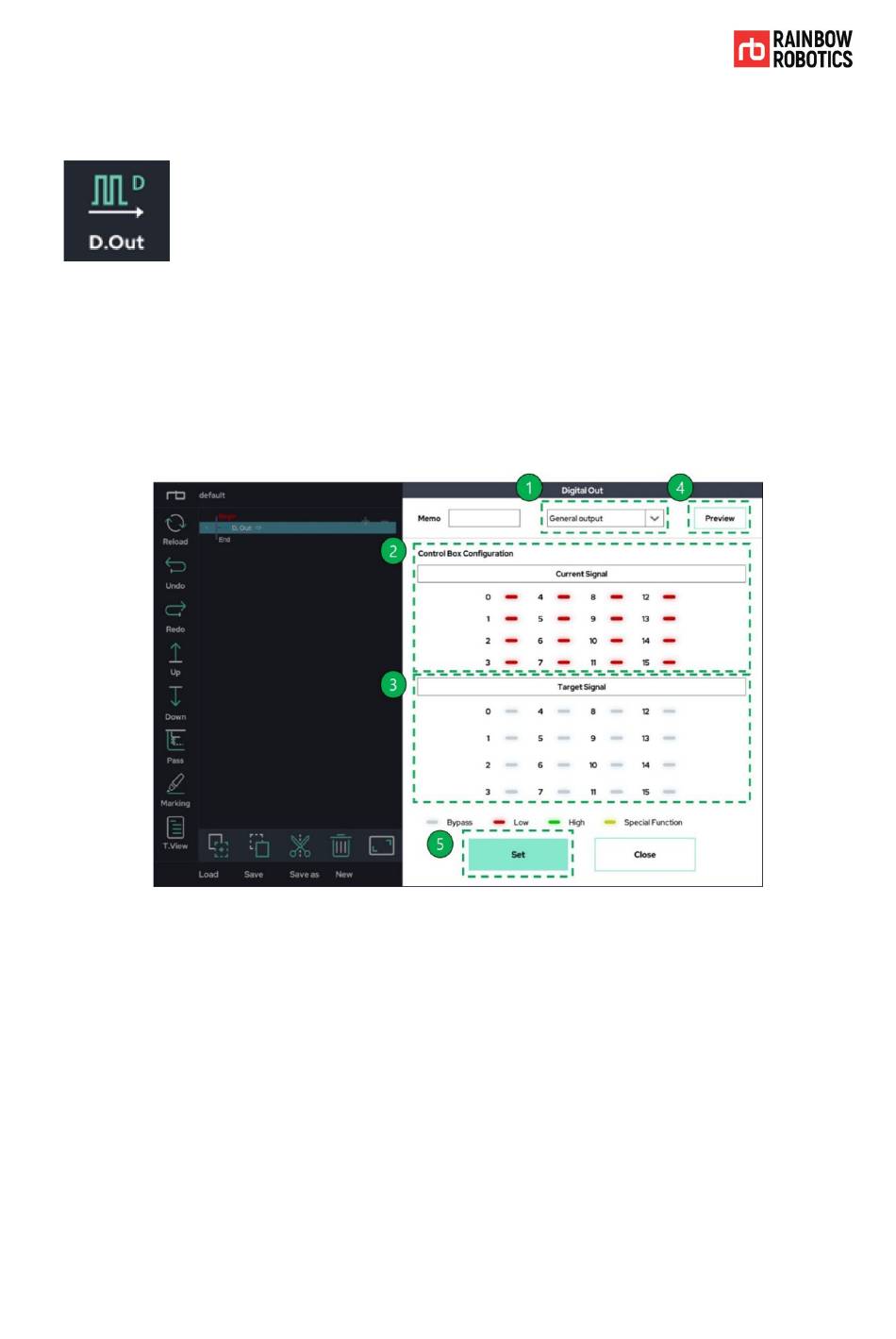

Nachdem Sie die D.out-Funktion zum Programm hinzugefügt und daraufgeklickt haben,
erscheint das folgende Popup-Fenster.
① Wählen Sie die detaillierten Funktionen aus, die in der D.out-Funktion verfügbar
sind.
② Zeigt den Status des Digitalausgangs an, der derzeit von der Steuerbox
ausgegeben wird.
③ Die gewünschte Einstellung befindet sich dort, wo Sie sie auswählen. Bypass,
Low, High können über die 3-stufige Umschalttaste ausgewählt werden.
Bypass: Beibehalten des vorherigen Ausgangssignalzustands (grau).
Low: Setzt das Ausgangssignal auf einen niedrigen Pegel (rot).
High: Setzt das Ausgangssignal auf High-Pegel (grün).
④ Dies ist eine Funktion, die die in Punkt 3 ausgewählten Einstellungen als
Vorschau gedruckt.
⑤ Stellen Sie die D.out-Funktion auf die in Punkt 3 ausgewählte Einstellung ein.
© RAINBOW ROBOTICS Inc. All rights reserved.
217
