K2: Achsen, Koordinatensysteme, Frames
9.4 Koordinatensysteme
9.4.4

Additive Korrekturen

Externe Nullpunktverschiebungen
Die "Externe Nullpunktverschiebung" ist eine axiale Verschiebung. Im Gegensatz zu Frames
sind keine Anteile für Rotation, Skalierung und Spiegelung möglich.
Bild 9-16
Vorgabe der Verschiebe-Werte
Verschiebe-Werte werden vorgegeben von:
● PLC
● Über Bedientafelfront
● NC-Programm
Aktivierung der Verschiebe-Werte
Die 0/1 Flanke des folgenden PLC-Signals aktiviert die zuvor definierten Verschiebe-Werte:
DB31, ... DBX3.0 (Externe Nullpunktverschiebung übernehmen)
Die Auswertung des 0/1 Flankenwechsels erfolgt nur in der Betriebsart "Automatik".
682

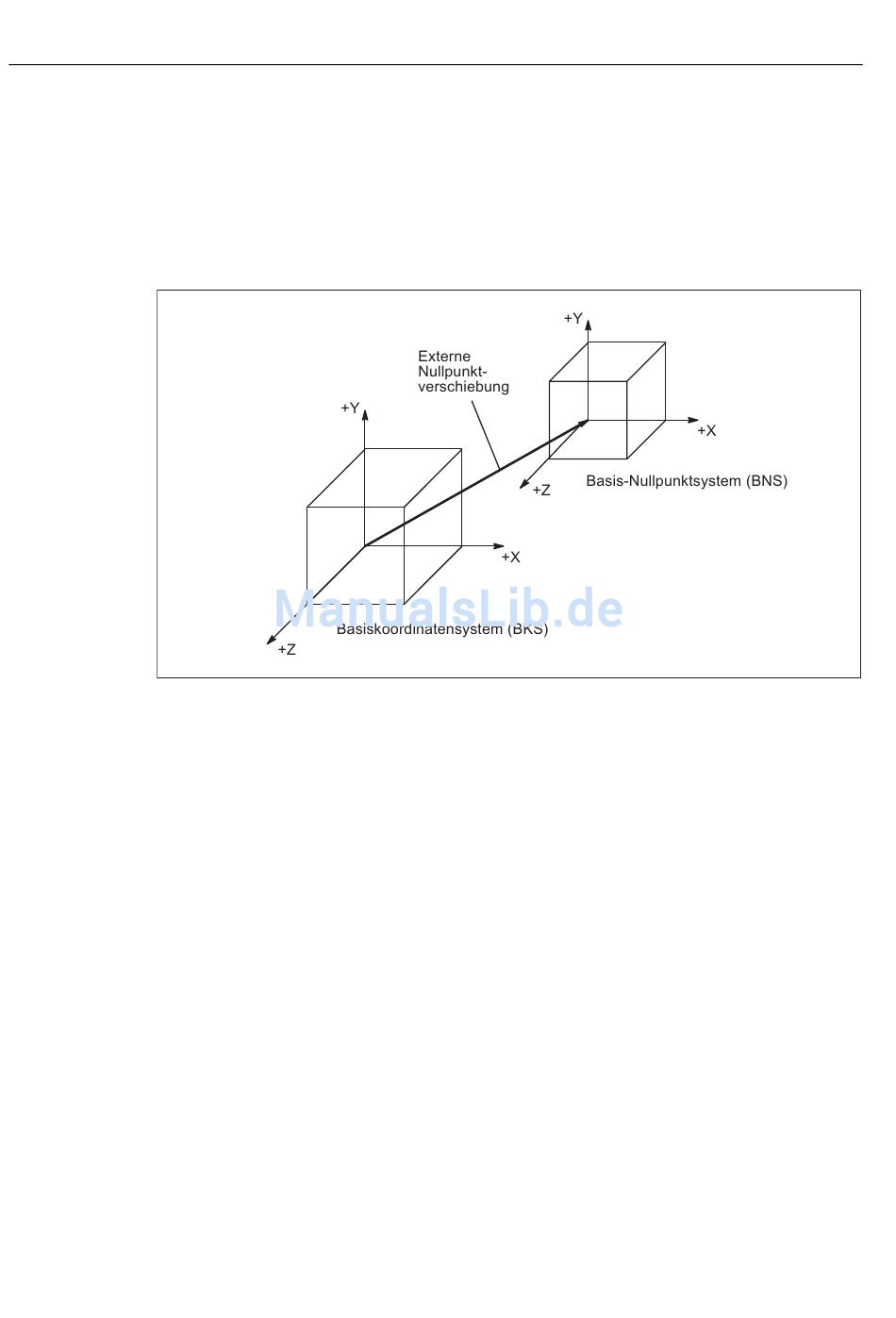

Externe Nullpunktverschiebung zwischen BKS und BNS
Durch Beschreiben der Systemvariablen.
Aus dem Menü "Aktuelle Nullpunkt-Verschiebungen".
Zuweisung an Systemvariable $AA_ETRANS[Achse].
Funktionshandbuch, 03/2013, 6FC5397-0BP40-3AA1
Grundfunktionen
