Einstellbares Nullpunktsystem (Ens) - Siemens SINUMERIK 840D sl Funktionshandbuch

9.4.6

Einstellbares Nullpunktsystem (ENS)

Einstellbare Nullpunktsystem (ENS)
Das "Einstellbare Nullpunktsystem" (ENS) ist das Werkstückkoordinatensystem WKS mit
programmierbarem FRAME (gesehen aus der Perspektive WKS). Der Werkstücknullpunkt
wird durch die einstellbaren FRAMES

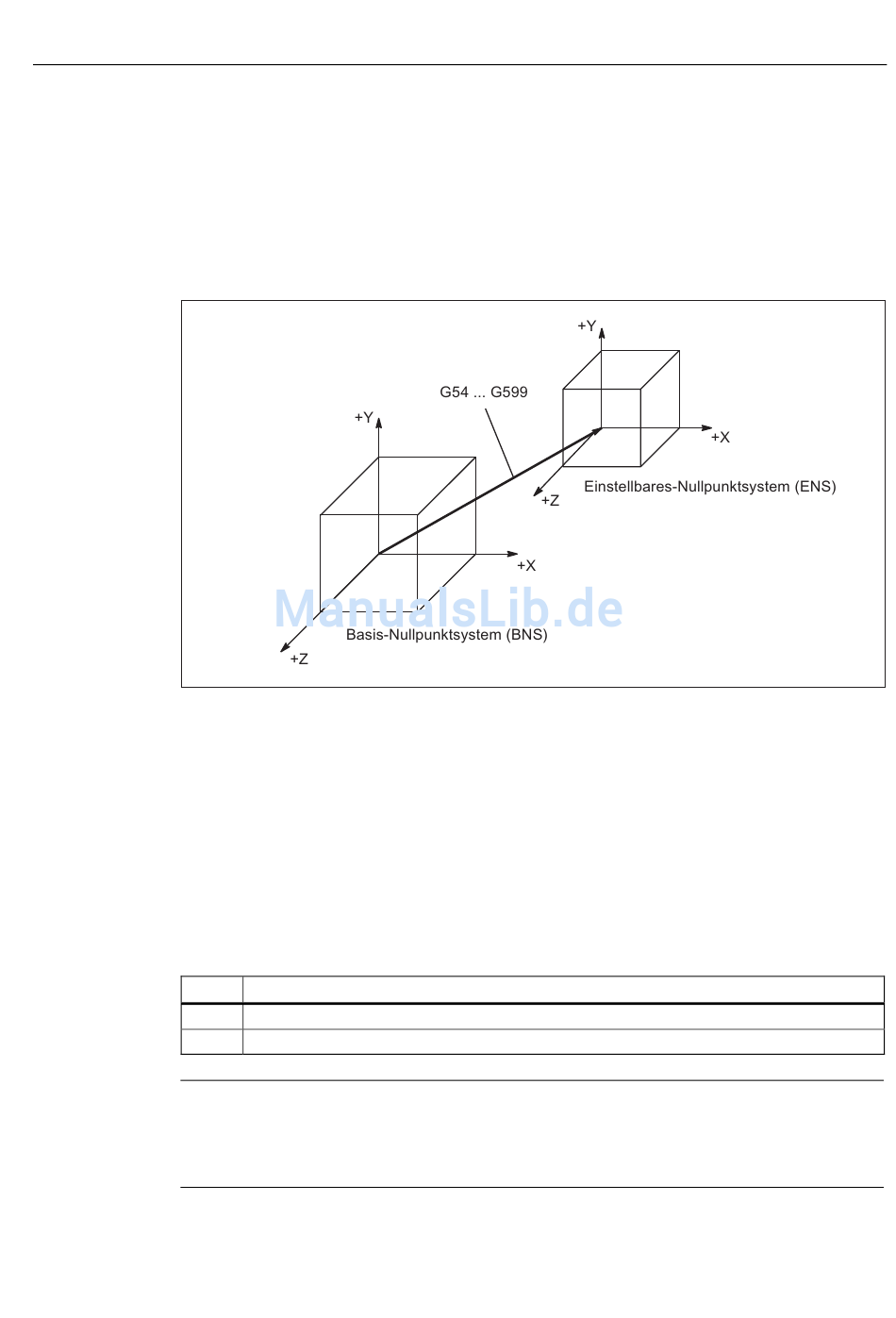

Bild 9-19
Vom "Einstellbaren-Nullpunktsystem" aus wirken programmierbare Verschiebungen. Alle
programmierbaren Verschiebungen beziehen sich auf das "Einstellbare-Nullpunktsystem".
WKS-Istwertanzeige im WKS oder ENS
Auf der HMI-Bedienoberfläche können die Istwerte der Achsen im
Maschinenkoordinatensystem (MKS) oder im WKS angezeigt werden. Bei Anzeige im WKS
können die Istwerte auch bezogen auf das ENS angezeigt werden. Die entsprechende
Parametrierung erfolgt über das Maschinendatum:
MD9424 $MM_MA_COORDINATE_SYSTEM (Koordinatensystem für Istwertanzeige)
Wert
0
1
Hinweis
Anzeige des aktuellen Koordinatensystems
Auf der HMI-Bedienoberfläche wird auch bei aktiver "Istwertanzeige bezogen auf das ENS"
das WKS als Koordinatensystem angezeigt, auf das sich die Istwertanzeige bezieht.
Grundfunktionen
Funktionshandbuch, 03/2013, 6FC5397-0BP40-3AA1
Einstellbarer FRAME
Bedeutung
Istwertanzeige bezogen auf das WKS
Istwertanzeige bezogen auf das ENS
K2: Achsen, Koordinatensysteme, Frames
... festgelegt.
G54 G599
... zwischen BNS und ENS
G54 G599
9.4 Koordinatensysteme
687
