EINGANGS-/AUSGANGSSIGNALE DES ABS-STEUERGERÄTS
VDC (Störungsbeseitigung)
5. Eingangs-/Ausgangssignale
des ABS-Steuergeräts
S005524
A: ELEKTRISCHE KENNDATEN
S005524A08
B4M1024C
HINWEIS:
¼ Die Steckverbinderabdeckungen sind bei Links- und Rechtslenkern spiegelbildlich angeordnet.

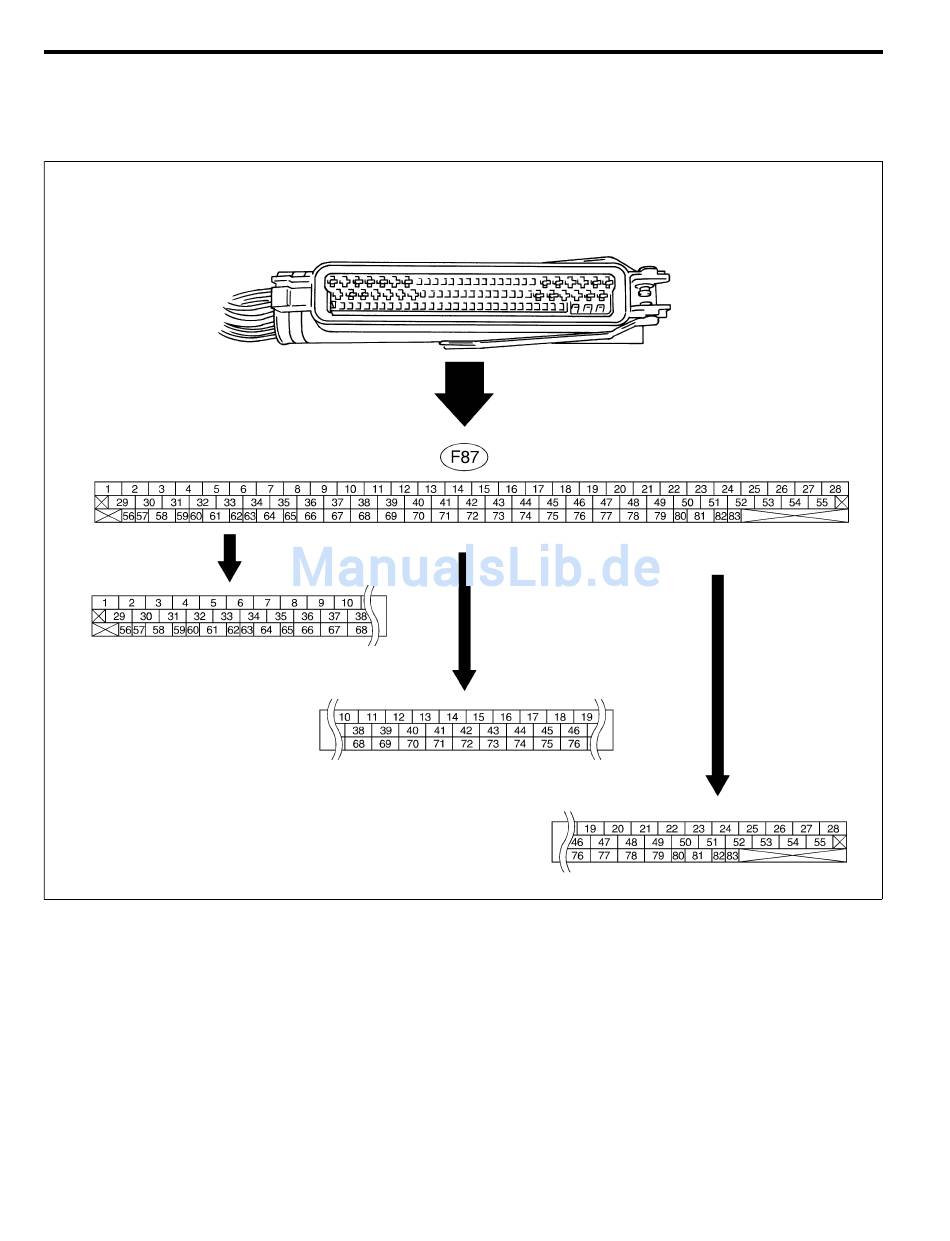

¼ Die Klemmennummern des Steckverbinders für VDC-Steuergerät werden in der Abbildung angegeben.
¼ Wird der Steckverbinder vom VDCCM abgezogen, schließt der Steckverbinderschalter den Stromkreis zwi-
schen Klemme Nr. 53, Nr. 54 und Nr. 55. Die Warnleuchten für ABS und VDC leuchten auf.
VDC-12
