7
Sichern des Kabelpakets im Unterarm
1
2
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C

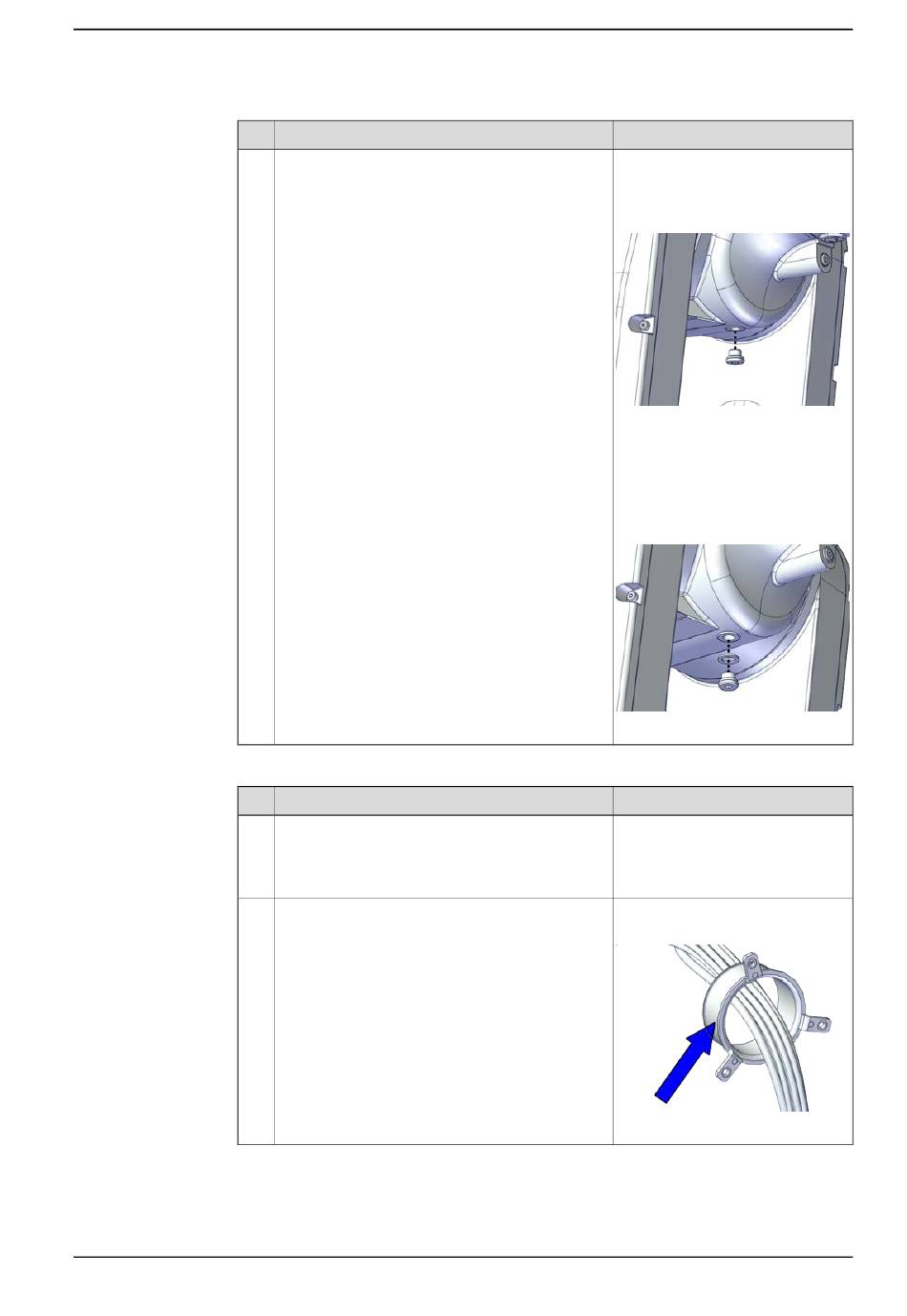

Aktion
Entfernen Sie das Werkzeug und bringen Sie den
Schraubstopfen wieder an.
Für Roboter mit Schutzart Clean Room (Option
3351-4)
Montieren Sie den Schraubstopfen wieder mit der
Gummiunterlegscheibe.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Tragen Sie Fett auf den Kabelschutz Achse 3 auf
und schieben Sie ihn über den Kabelbaum.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
5.7.4 Austauschen des Getriebes, Achse 4
Hinweis
Anzugsdrehmoment: 3 Nm
Für Roboter OHNE Schutzart
Clean Room
Schraubstopfen: 3HAC078352-001
xx2000001609
Für Roboter mit Schutzart Clean
Room (Option 3351-4)
Schraubstopfen, Clean Room:
3HAC078351-001
Gummidichtungsscheibe:
3HAC075325-001
xx2000002496
Hinweis
Kunststoffkabelschutz, Achse 3:
3HAC064693-001:
xx2000001568
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
