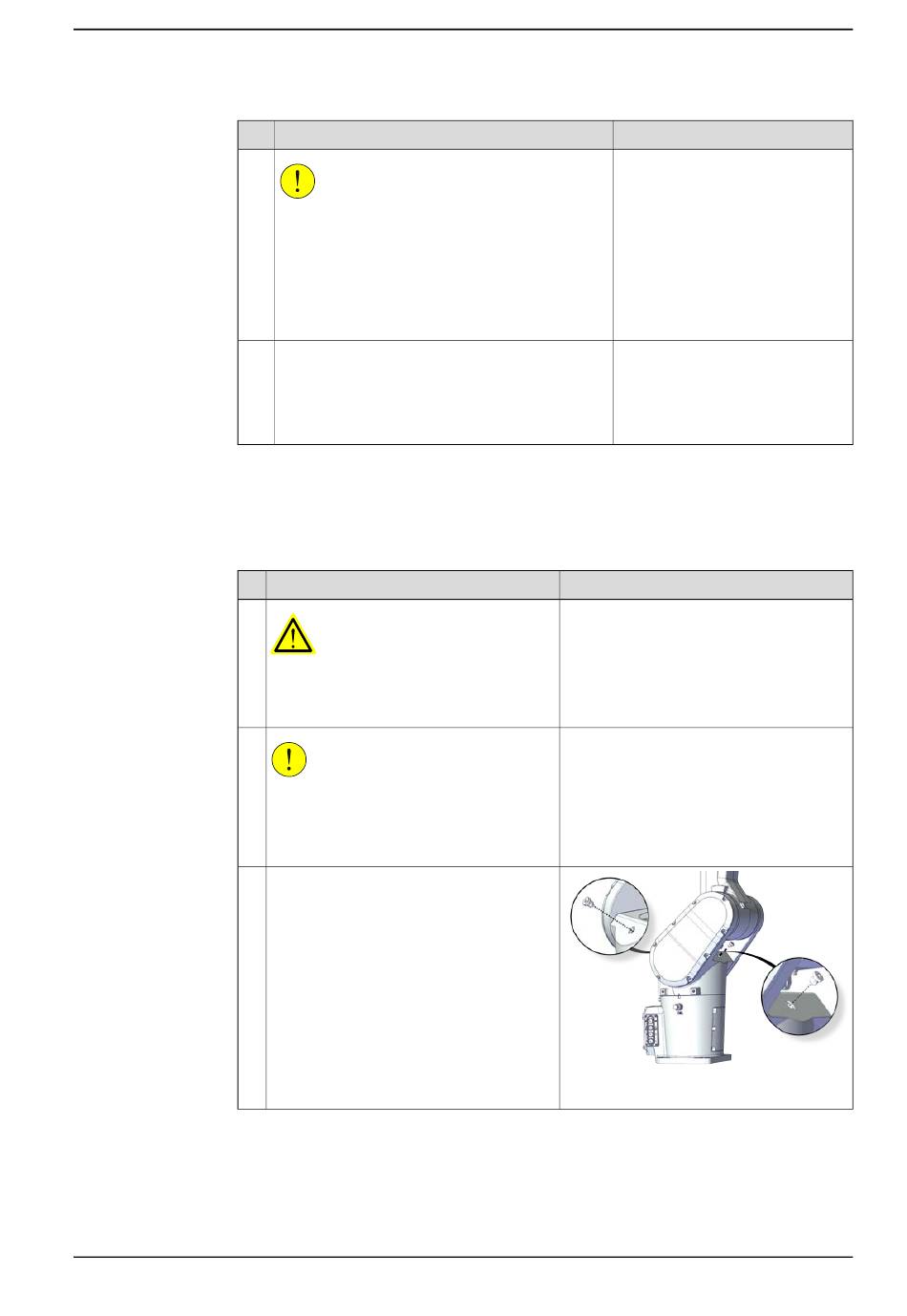

ABB IRB 1300 Produkthandbuch Seite 495

3
4
Wiedereinbau des kompletten Kabelpakets
Befolgen Sie Anleitungen in
den Wiedereinbau des kompletten Kabelpakets.
Öl auffüllen im Getriebe Achse 1
1
2
3
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
Aktion
VORSICHT
Der Roboter IRB 1300 wiegt .
IRB 1300-11/0.9: 74,5 kg
IRB 1300-10/1.15: 77 kg
IRB 1300-7/1.4: 78,5 kg
Alle Hebevorrichtungen müssen entsprechend
dimensioniert sein!
Stellen Sie den Roboter auf und sichern Sie ihn
mit den Befestigungsschrauben und Unterlegschei-
ben am Fundament.
Aktion
WARNUNG
Handhabung von Getriebeöl birgt mehrere
Sicherheitsrisiken, siehe Getriebeschmier-
mittel (Öl oder Schmierfett) auf Seite
VORSICHT
Das Getriebe weist möglicherweise einen
Überdruck auf, der gefährlich sein kann.
Öffnen Sie den Ölstopfen vorsichtig, um
den Überdruck abzulassen.
Öffnen Sie die Ölstopfen, einen für das
Auffüllen, den anderen zum Entlüften
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
5.6.1 Austausch des Motors Achse 1
Hinweis
Befestigungsschrauben: M16x50,
Klasse: 8.8.
Unterlegscheiben: 17x30.
Anzugsdrehmoment: 150 Nm±15
Nm.
Wiederanbringung des Kabelpakets auf Seite 169
Hinweis
30.
xx2000001513
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
für
495
