ABB IRB 1300 Produkthandbuch Seite 510

5 Reparatur
5.6.2 Austausch des Motors Achse 2
Fortsetzung

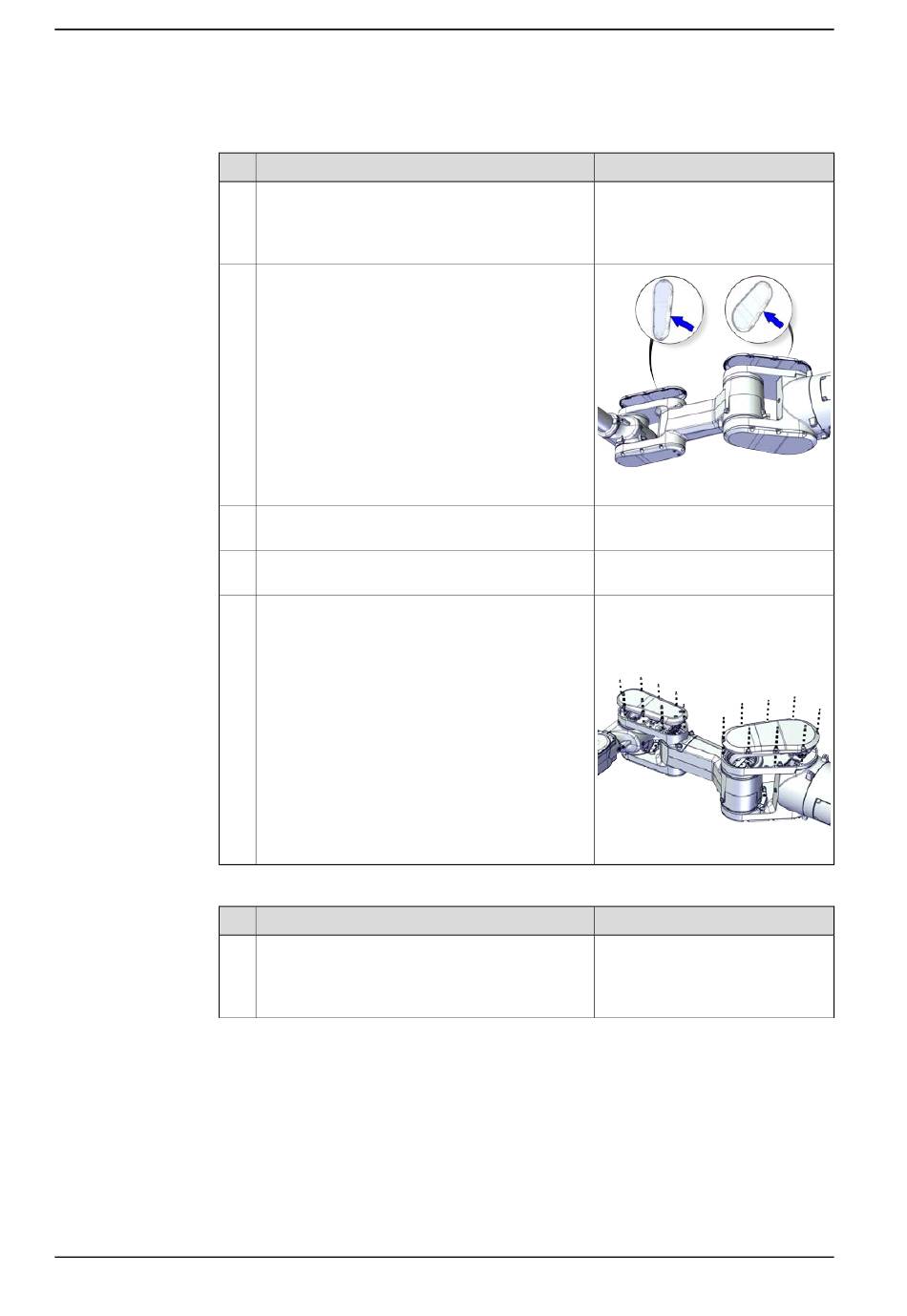

Wiedereinbau der Abdeckungen
1
2
3
4
5
Befestigen des Roboters am Fundament
1
Fortsetzung auf nächster Seite
510
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Für Roboter mit Schutzklasse IP67 (Option 3350-
670)
Für Roboter mit Schutzart Clean Room (Option
3351-4)
Für Roboter mit Schutzart Foundry Plus (Option
3352-10).
Überprüfen Sie die Dichtungen.
Bei Beschädigung austauschen.
Tragen Sie Schmierfett am Kabelpaket im gesam-
ten Bewegungsbereich auf.
Tragen Sie Schmierfett auf alle Abdeckungen auf,
die Kontaktflächen zum Kabelpaket besitzen.
Bringen Sie die Abdeckungen wieder an.
• Abdeckung der Unterarmhalterung
• Abdeckung der Schwenkwerk-Halterung
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002504
Schraube: M4x10 12.9 Gleitmo
603+Geomet 500
Anzugsdrehmoment: 2,6 Nm
xx2000001622
Hinweis
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
