ABB IRB 1300 Produkthandbuch Seite 378

Vorschau ausblenden Andere Handbücher für IRB 1300:
Inhaltsverzeichnis

Werbung

5 Reparatur
5.5.2 Austausch von Gehäuse und Verlängerungseinheit
Fortsetzung
5
6
7
8
9
Fortsetzung auf nächster Seite
378
Aktion

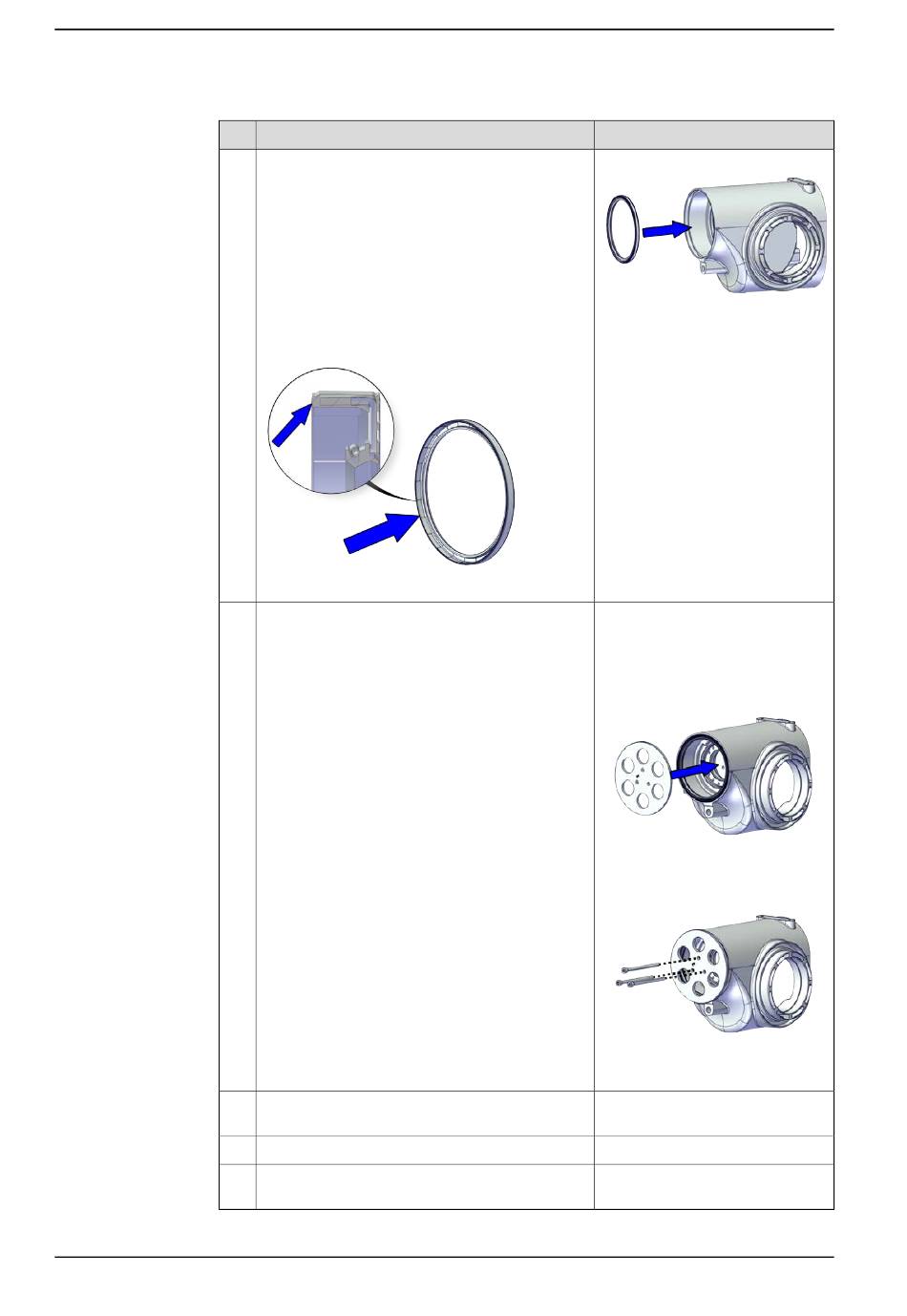

Montieren Sie die neue Dichtung im Gehäuse.
Für Roboter mit Schutzart Clean Room (Option
3351-4)
Wie in der folgenden Abbildung gezeigt, zeigt die
Dichtlippe zur Innenseite des Roboters.
Für Roboter mit Schutzklasse IP67 (Option 3350-
670)
Für Roboter mit Schutzart Foundry Plus (Option
3352-10).
Wie in der folgenden Abbildung gezeigt, zeigt die
Dichtlippe zur Außenseite des Roboters.
xx2000002537
Setzen Sie kleine runde Platte des Dichtungsmon-
tagewerkzeugs von Achse 4 gegen die Dichtung
und befestigen Sie sie mit drei M6x85-Schrauben.
Ziehen Sie die Schrauben nach und nach an, um
die Dichtung in ihre Position zu drücken.
Entfernen Sie das Montagewerkzeug.
Prüfen Sie, ob die Dichtung unbeschädigt und
richtig eingebaut ist.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002486
Runde Platte des Dichtungsmonta-
gewerkzeugs von Achse 4, enthal-
ten in Spezialwerkzeugsatz für
IP67/Clean Room/Foundry Plus
Roboter (3HAC078203-001).
xx2000002487
xx2000002488
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
