Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C

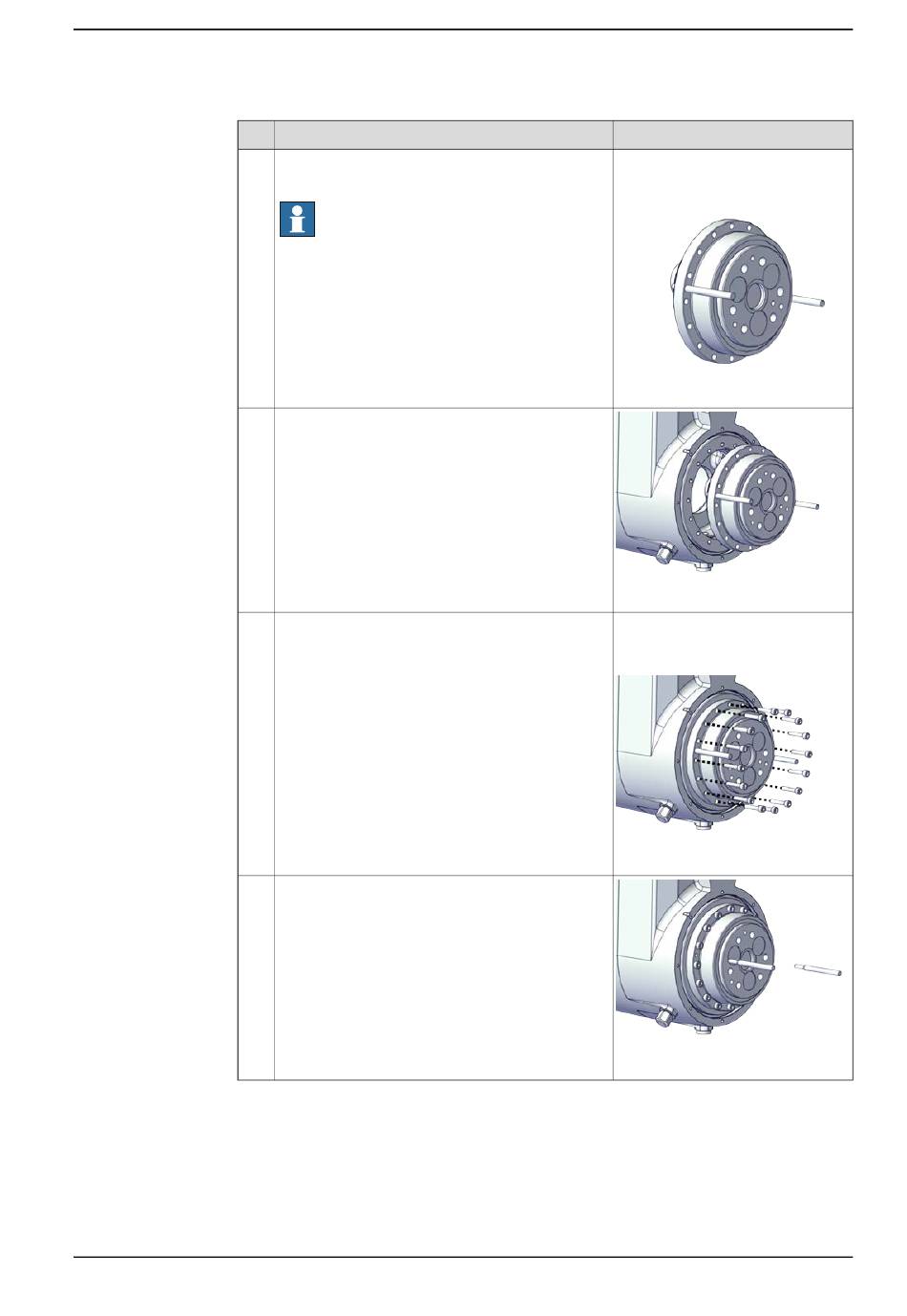

Aktion
Bringen Sie die Führungsstifte am Getriebe Achse
2 an.
Hinweis
Verwenden Sie stets zwei Führungsstifte gleich-
zeitig.
Befestigen Sie das Getriebe Achse 2 mithilfe der
Führungsstifte.
Befestigen Sie sie mit den Schrauben.
Entfernen Sie die Führungsstifte.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
5.7.2 Austauschen des Getriebes, Achse 2
Hinweis
Führungsstift für Getriebe Achse
2. Enthalten im Spezialwerkzeug-
satz 3HAC076396-001.
xx2000001705
xx2000001706
Schraube: M4x35 12.9 Gleitmo
603+Geomet 500 (12 St.)
Anzugsdrehmoment: 3,8 Nm
xx2000001707
xx2000001708
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
603
