ABB IRB 1300 Produkthandbuch Seite 613

7

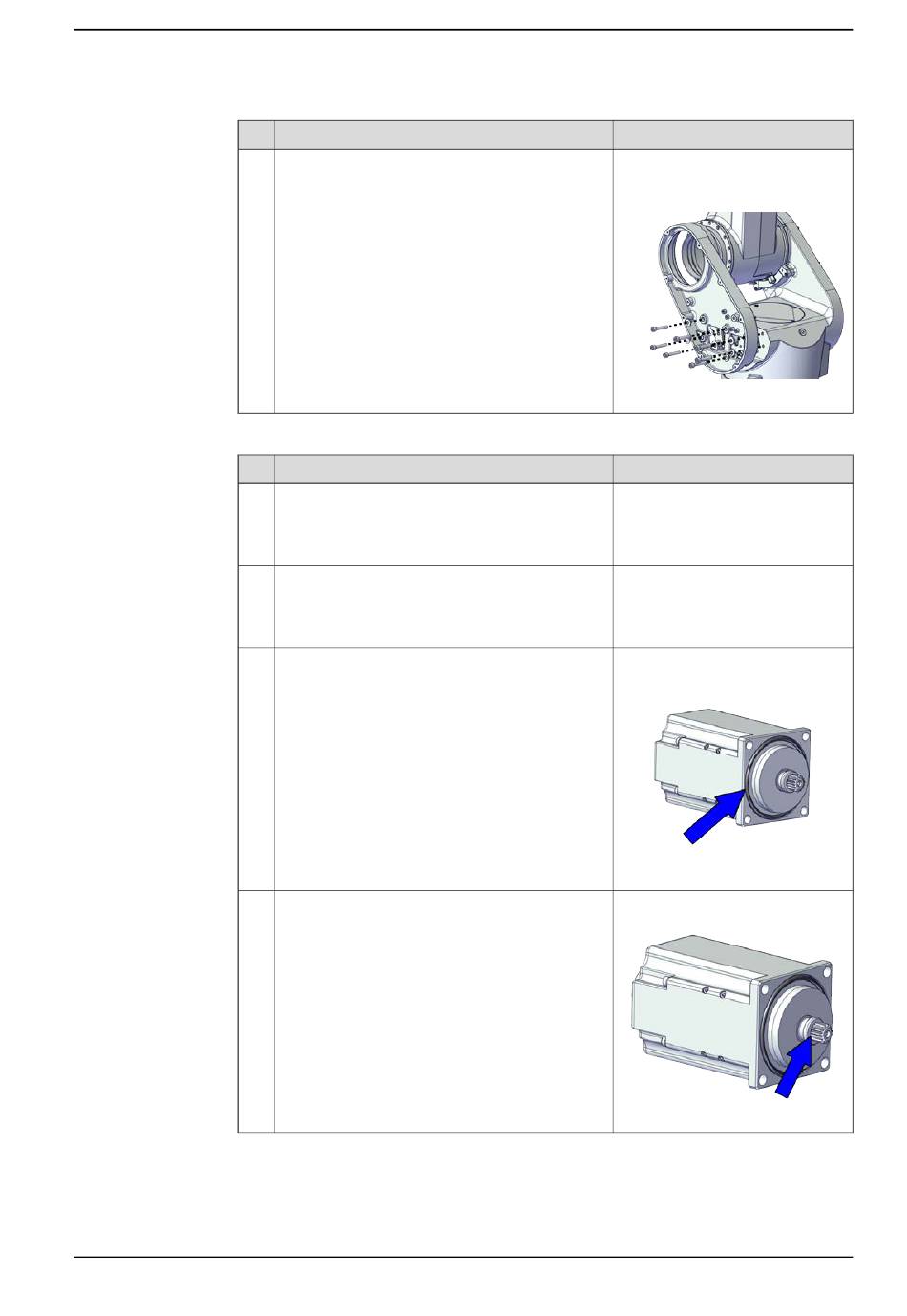

Wiedereinbau des Motors von Achse 2
1
2
3
4
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
Aktion
Bringen Sie die Schwenkwerk-Halterung wieder
an.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Stellen Sie Folgendes sicher:
• Alle Montageflächen sind sauber und unbe-
schädigt.
• Der Motor ist sauber und unbeschädigt.
Überprüfen Sie den O-Ring.
Bei Beschädigung austauschen.
Tragen Sie Schmierfett auf die Motorkontaktflä-
chen zum Getriebe auf.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
5.7.2 Austauschen des Getriebes, Achse 2
Hinweis
Schraube: M8x40 Steel 12,9 Gle
603+Geo500 (7 St.)
Anzugsdrehmoment: 36 Nm
xx2000001684
Hinweis
O-Ring an Motoreinheit:
3HAC061327-037
xx2000001629
Kyodo Yushi TMO150:
3HAC032140-001
xx2000001701
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
613
