ABB IRB 1300 Produkthandbuch Seite 684

5 Reparatur
5.7.4 Austauschen des Getriebes, Achse 4
Fortsetzung

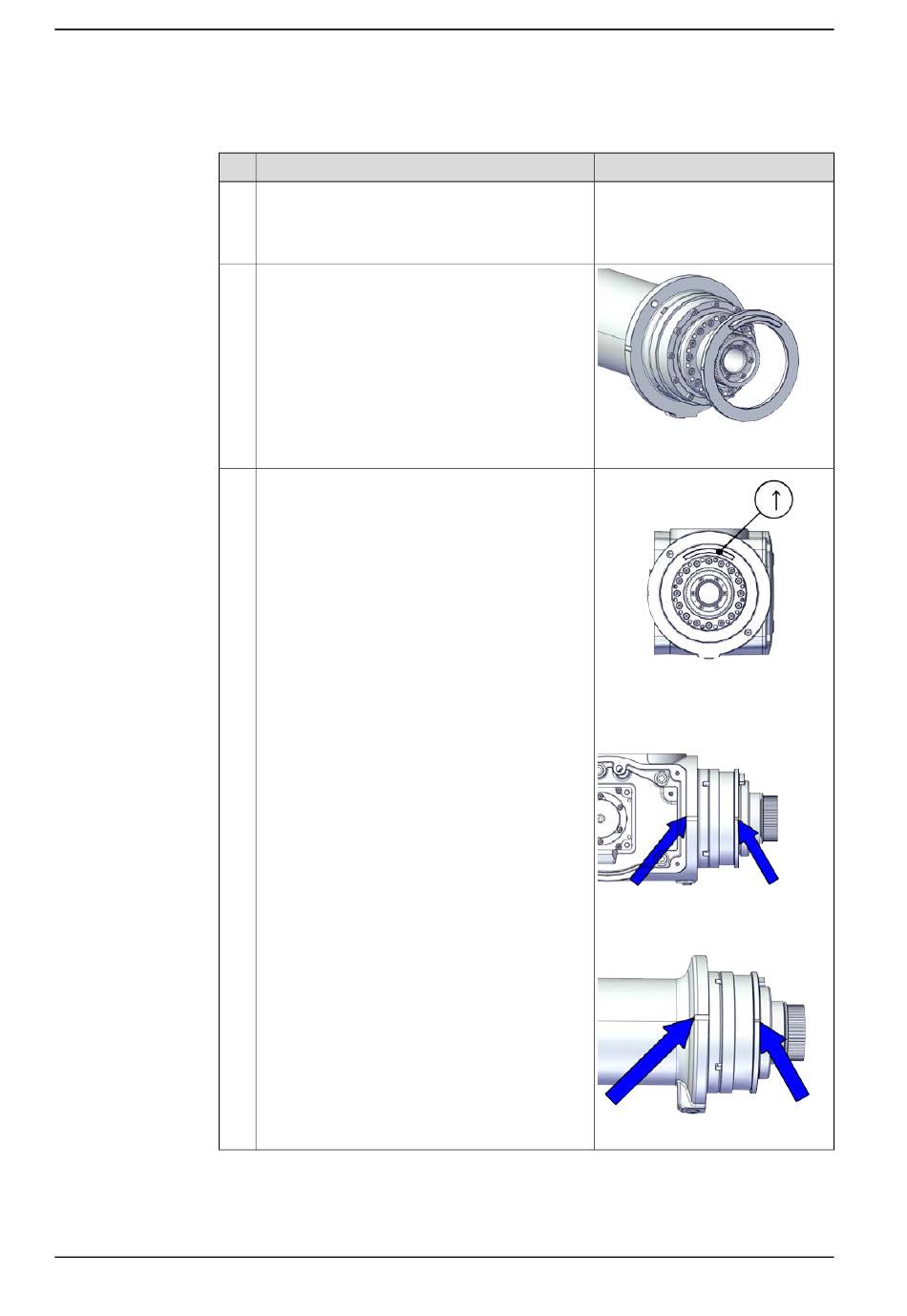

Wiedereinbau des Flanschs des mechanischen Anschlags Achse 4.
1
2
3
Fortsetzung auf nächster Seite
684
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Bauen Sie den Flansch des mechanischen An-
schlags Achse 4 wieder in das Getriebe ein.
Stellen Sie Folgendes sicher:
• Der Block am Flansch des mechanischen
Anschlags zeigt zur Unterseite (Prozessna-
ben-Seite).
• Die Kerben an der Verlängerungsein-
heit/dem Rohr und dem Flansch des mecha-
nischen Anschlags sind aneinander ausge-
richtet.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001673
xx2000001678
Gültig für IRB 1300-11/0.9 und IRB
1300-10/1.15
xx2000001718
Gültig für IRB 1300-7/1.4
xx2000001677
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
