ABB IRB 1300 Produkthandbuch Seite 620

5 Reparatur
5.7.2 Austauschen des Getriebes, Achse 2
Fortsetzung

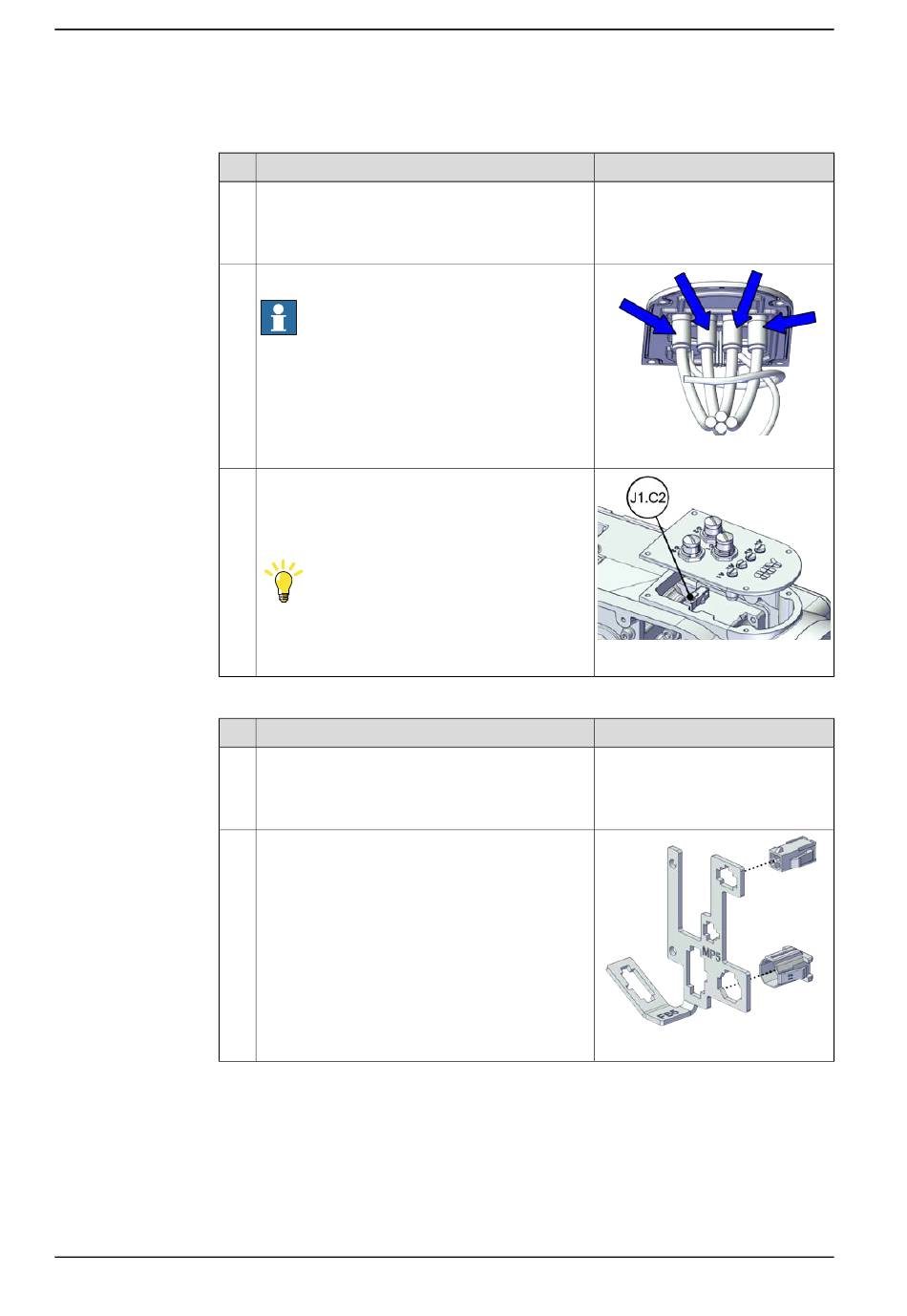

Wiederanschluss der Luftschläuche und der Ethernet-Verkabelung (falls vorhanden)
1
2
3
Wiederanschluss der der CP/CS-Verkabelung (falls vorhanden)
1
2
Fortsetzung auf nächster Seite
620
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Schließen Sie die Druckluftschläuche wieder an.
Hinweis
Achten Sie auf die Markierungsnummern an den
Luftschläuchen, um die die richtigen Schläuche
zu finden.
Für Roboter mit Ethernet-Verkabelung
Greifen Sie an der Prozessnabe auf den Verbinder
zu und verbinden Sie ihn wieder.
• J1.C2
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Setzen Sie den männlichen Kopf der Verbinder
in die Anschlussplatte ein.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001539
xx2000001540
Hinweis
xx2000001537
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
