Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
Aktion

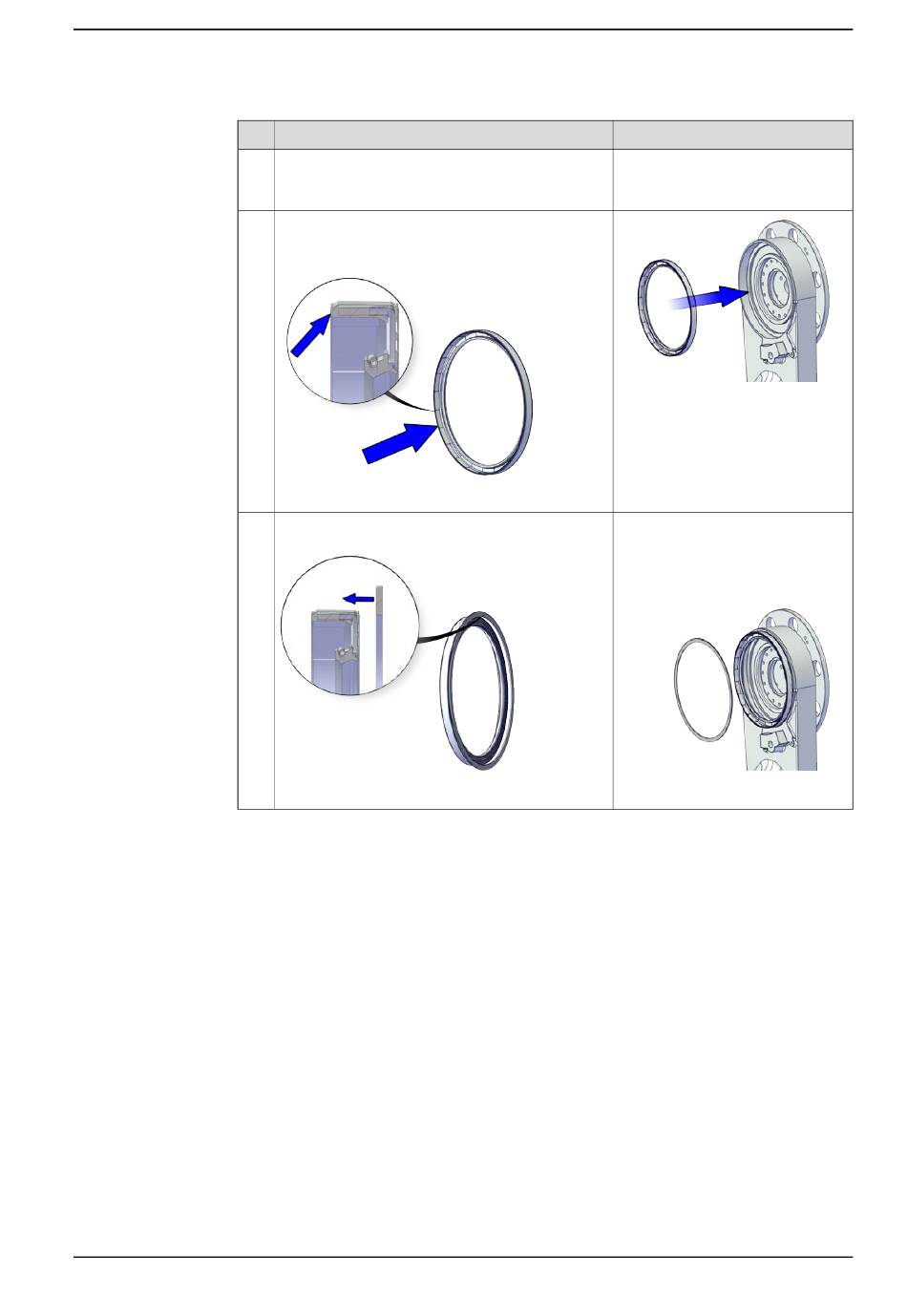

Tragen Sie beim Einsetzen der Radialdichtung
etwas Schmierfett auf die Dichtungslippe auf und
wischen Sie sie abschließend ab.
Montieren Sie die neue Dichtung am Unterarm.
Wie in der folgenden Abbildung gezeigt, zeigt die
Dichtlippe zur Außenseite des Roboters.
xx2000002537
Setzen Sie den Ring des Dichtungsmontagewerk-
zeugs von Achse 3 gegen die Dichtung.
xx2000002562
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.5.1 Austauschen des Unterarms
Hinweis
xx2000002474
Ring des Dichtungsmontagewerk-
zeugs von Achse 3, enthalten in
Spezialwerkzeugsatz für
IP67/Clean Room/Foundry Plus
Roboter (3HAC078203-001).
xx2000002499
Fortsetzung auf nächster Seite
