5 Reparatur
5.7.2 Austauschen des Getriebes, Achse 2
Fortsetzung
5
6
Fortsetzung auf nächster Seite
612
Aktion

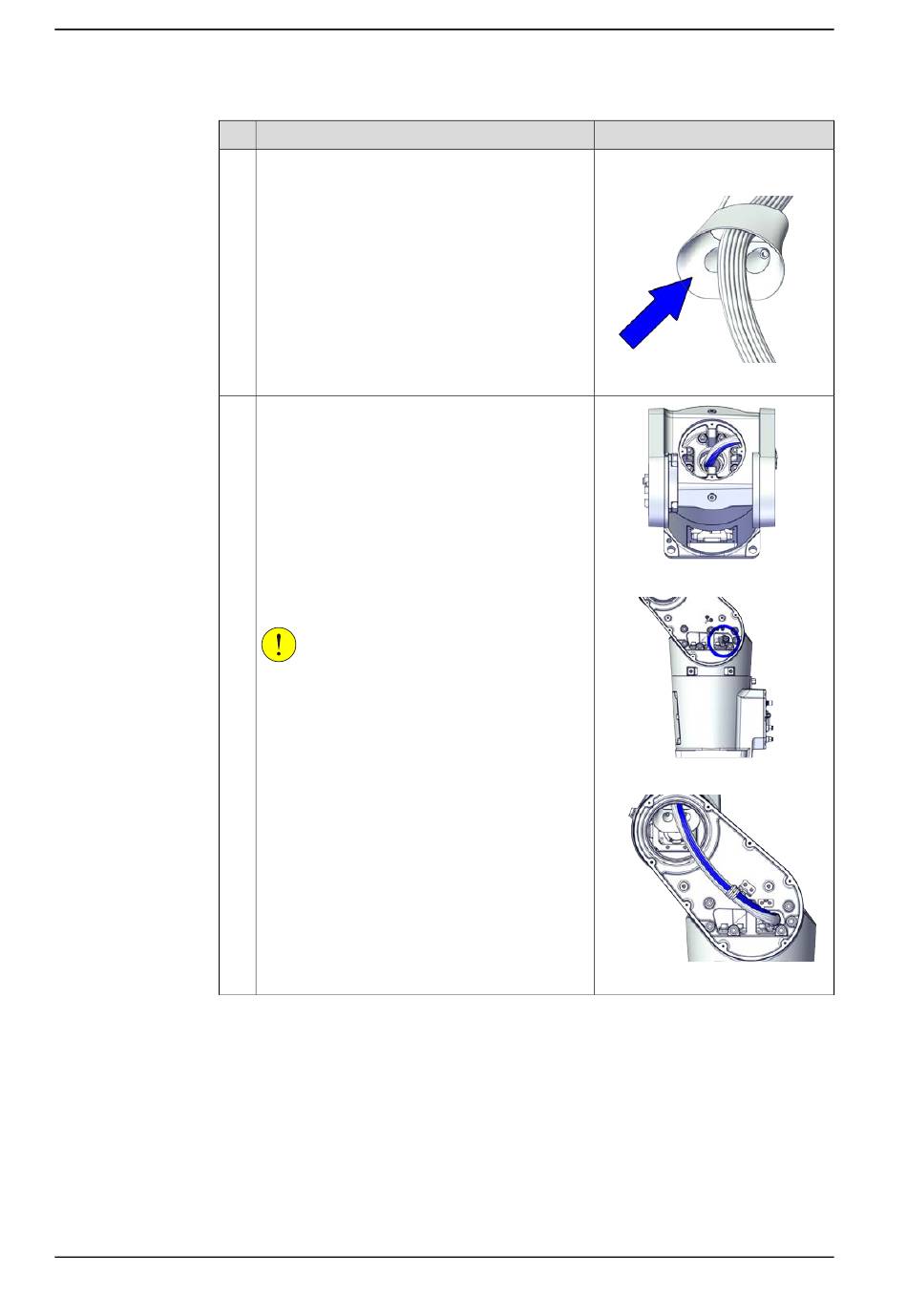

Tragen Sie Fett auf den Kabelschutz Achse 2 auf
und schieben Sie ihn über den Kabelbaum.
Führen Sie das Kabelpaket durch die Schwenk-
werk-Halterung und nach oben in den Unterarm.
Stellen Sie Folgendes sicher:
• Die Luftschläuche zeigen im Hohlrohr des
Getriebes Achse 1 zur SMB-Seite.
• Das Kabelpaket wird aus der Öffnung ne-
ben der Sockelrückseite herausgeführt; in
der Abbildung eingekreist.
• Die Luftschläuche zeigen im Kabelschutz
Achse 2 nach außen; Anleitungen zur Ka-
beldrehrichtung entnehmen Sie bitte der
Abbildung.
VORSICHT
Achten Sie darauf, dass keine Kabel oder
Schläuche verdreht oder angespannt werden.
Verlegen Sie sie ggf. neu.
