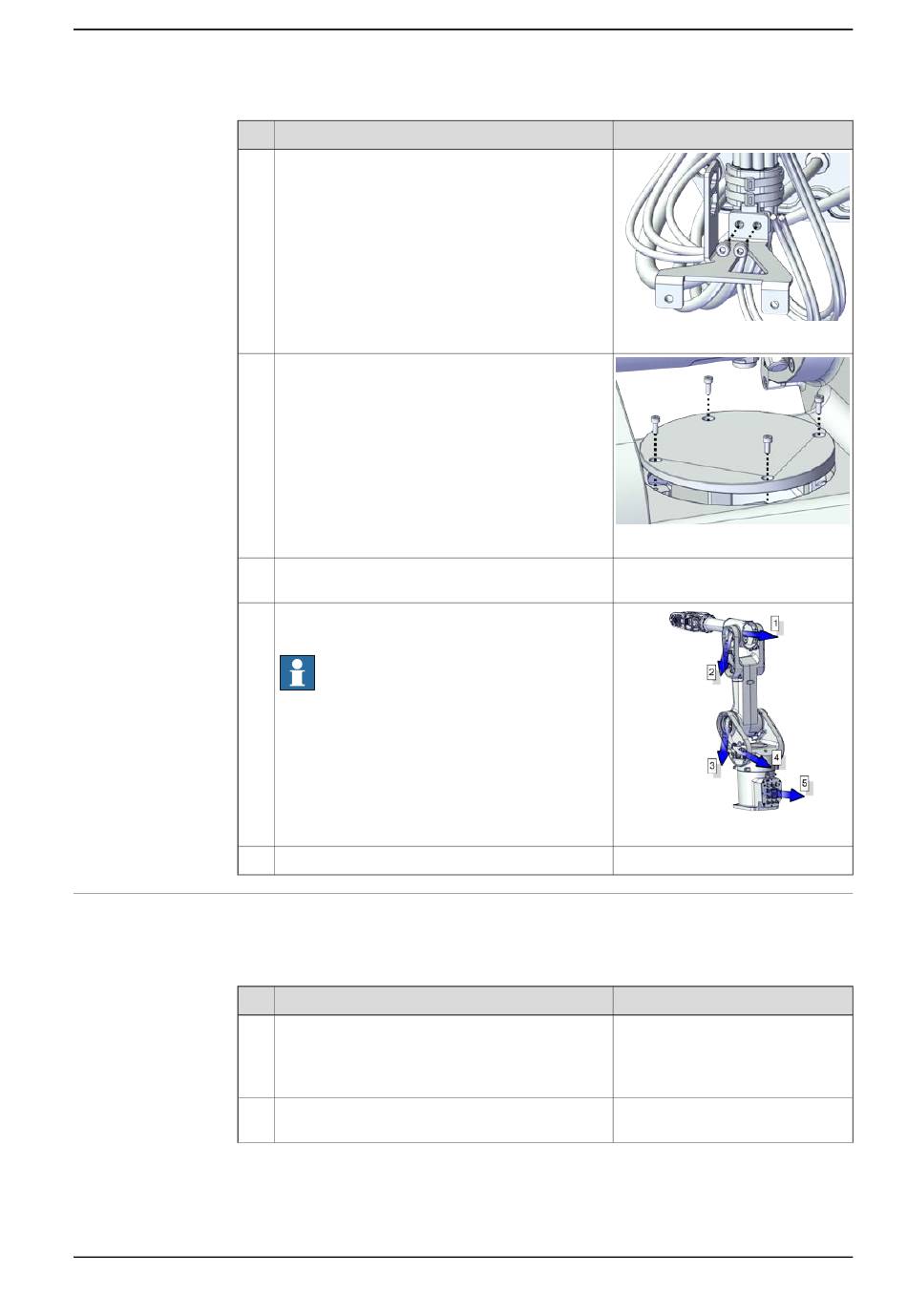

Wiederanbringung des Kabelpakets
Gehen Sie wie folgt vor, um das Hauptkabelpaket wieder anzubringen.
Sichern des Kabelpakets am Sockel
1
2
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
Aktion
Entfernen Sie die Anschlussplatte der Achse 1.
Entfernen Sie die obere Abdeckung des
Schwenkwerks.
Umwickeln Sie die Steckverbinder mit Abdeck-
band.
Ziehen Sie das Kabelpaket in die abgebildete
Richtung.
Hinweis
Schieben Sie die Kabelschützer während des
Herausziehens des Kabelpakets heraus.
Schieben Sie die Kabelschützer heraus.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Umwickeln Sie die Steckverbinder mit Abdeck-
band.
