Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C

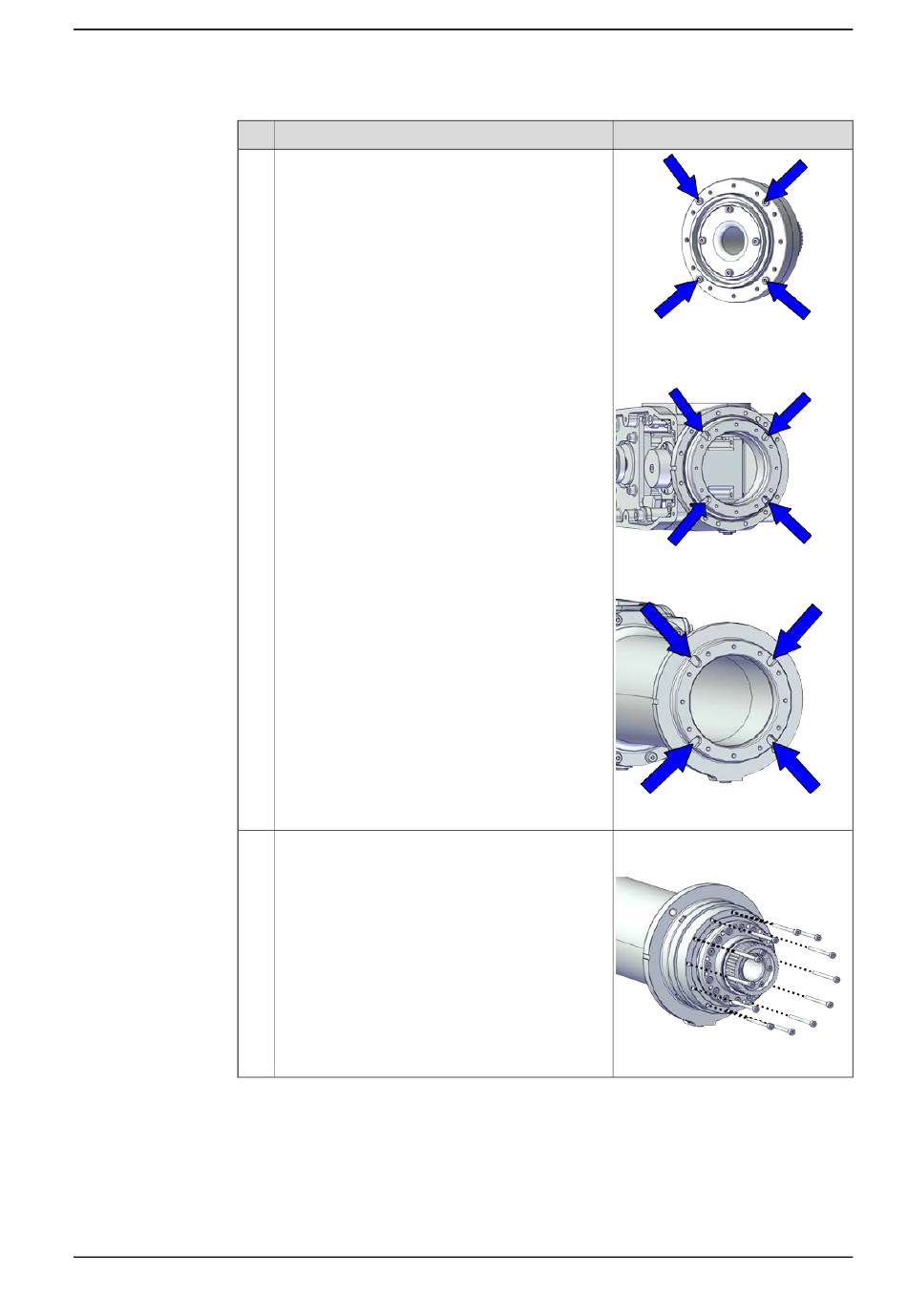

Aktion
Stellen Sie sicher, dass die Schrauben am Getrie-
be richtig in den Kerben an der Verlängerungsein-
heit/dem Rohr sitzen.
Befestigen Sie sie mit den Schrauben.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
5.7.4 Austauschen des Getriebes, Achse 4
Hinweis
xx2000001720
Gültig für IRB 1300-11/0.9 und IRB
1300-10/1.15
xx2000001719
Gültig für IRB 1300-7/1.4
xx2000001679
Schraube: M3x35 12.9 (12 St.)
Anzugsdrehmoment: 1,8 Nm
xx2000001675
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
