ABB IRB 1300 Produkthandbuch Seite 678

5 Reparatur
5.7.4 Austauschen des Getriebes, Achse 4
Fortsetzung

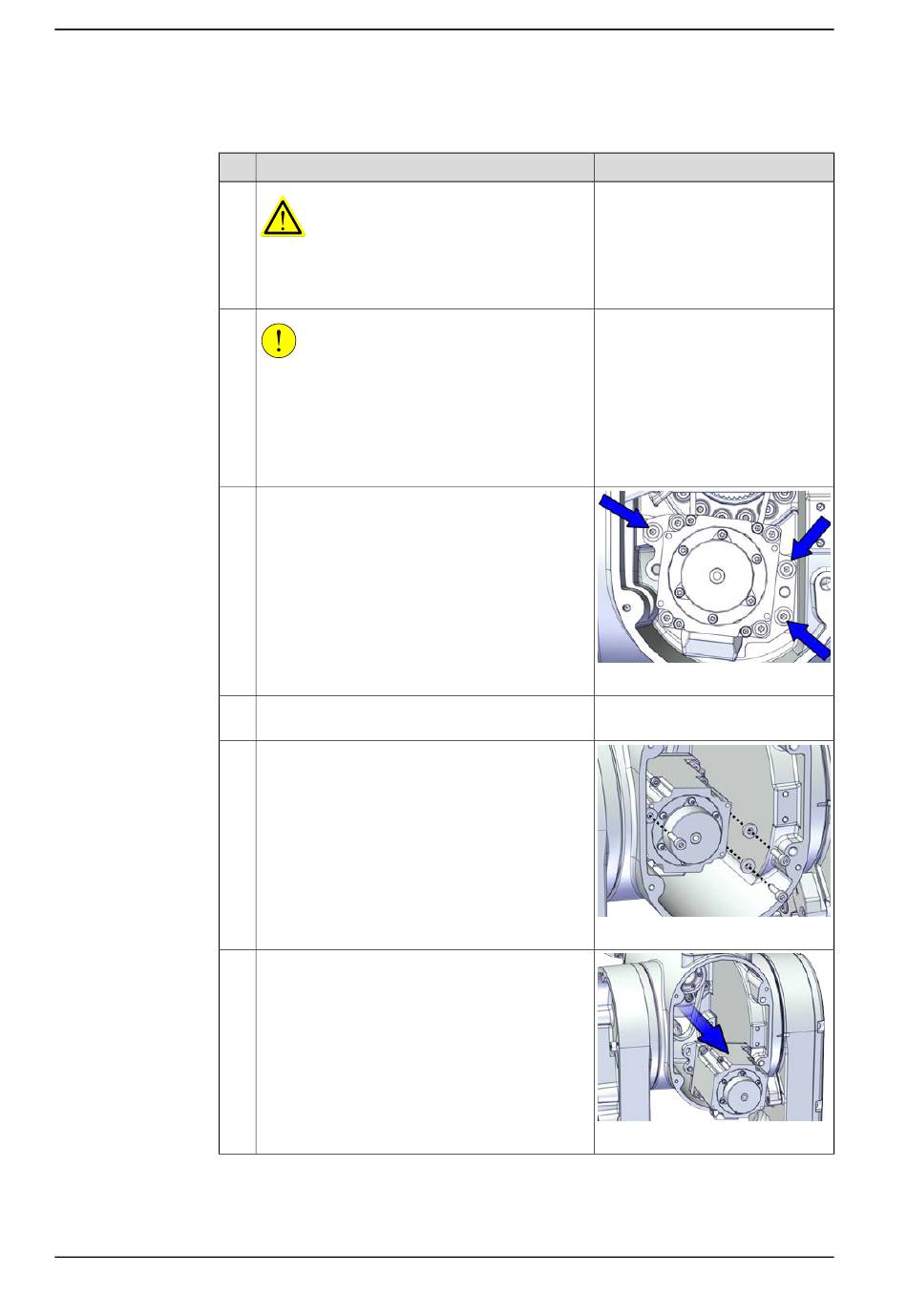

Ausbauen von Motor Achse 4
1
2
3
4
5
6
Fortsetzung auf nächster Seite
678
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Lösen Sie die Schrauben und bewegen Sie den
Motor leicht, um den Antriebsriemen zu lockern.
Entfernen Sie den Antriebsriemen aus seiner Nut
im Motor.
Entfernen Sie die Schrauben und Unterlegschei-
ben.
Heben Sie den Motor vorsichtig heraus.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
Hinweis
Schneiden
142.
xx2000001604
xx2000001605
xx2000001669
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
