5 Reparatur
5.4.1 Austausch des Sockels
Fortsetzung
3
4
5
6
Fortsetzung auf nächster Seite
222

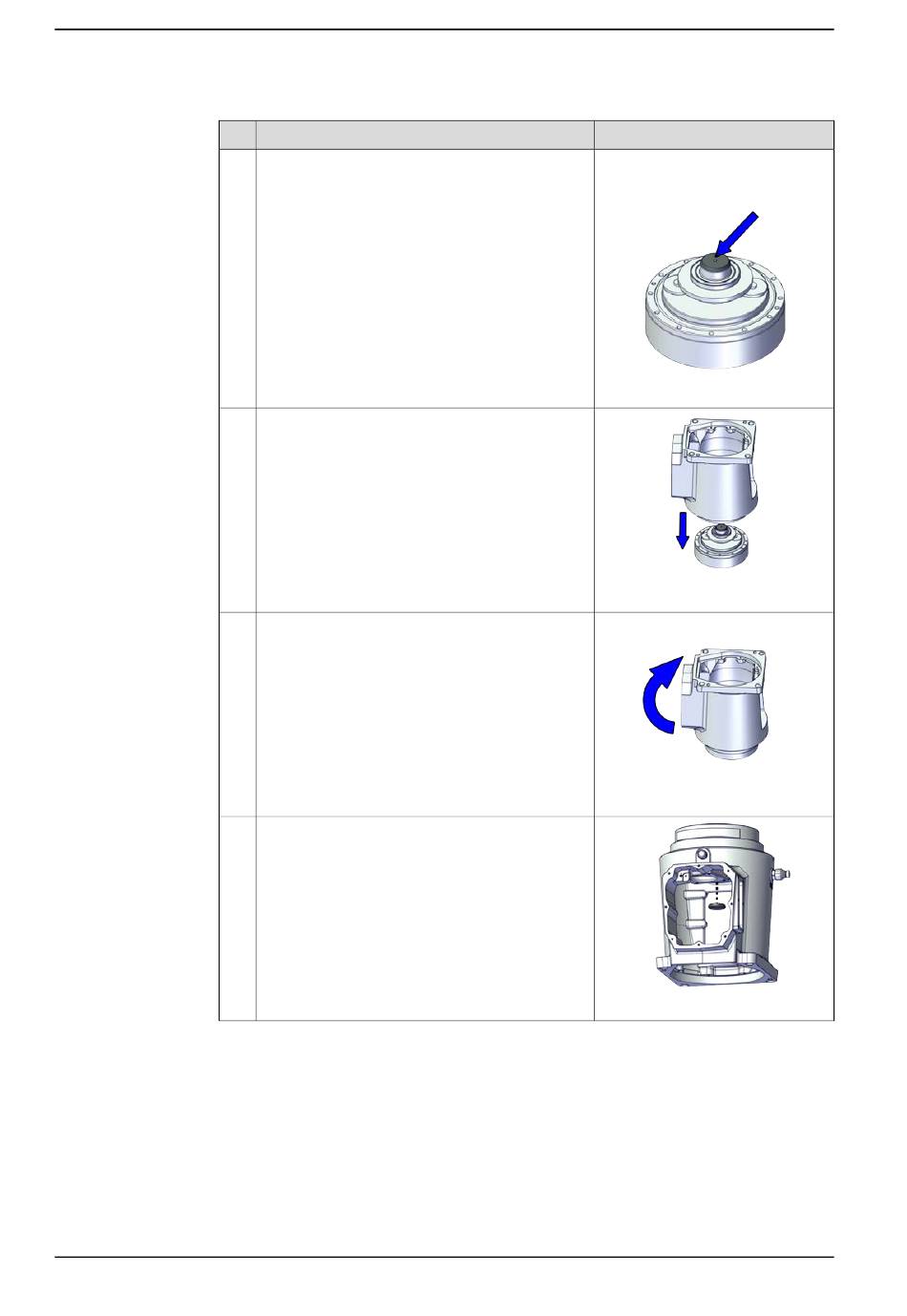

Aktion
Setzen Sie das Getriebe Achse 1 mit der Getrie-
beseite nach oben auf die Werkbank und setzen
Sie den Getriebedeckel auf das Getriebe.
Setzen Sie den Sockel auf das Getriebe.
Drehen Sie den Sockel mit dem Getriebe in die
Standposition.
Entfernen Sie den Getriebedeckel.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
Hinweis
Achse 1 Getriebedeckel. Enthalten
im Spezialwerkzeugsatz
3HAC076396-001.
xx2000001709
xx2000001710
xx2000001711
xx2000001712
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
