ABB IRB 1300 Produkthandbuch Seite 610

5 Reparatur
5.7.2 Austauschen des Getriebes, Achse 2
Fortsetzung
6
7
8
9
10
Fortsetzung auf nächster Seite
610
Aktion
Für Roboter mit Schutzklasse IP67 (Option 3350-
670)
Für Roboter mit Schutzart Foundry Plus (Option
3352-10).

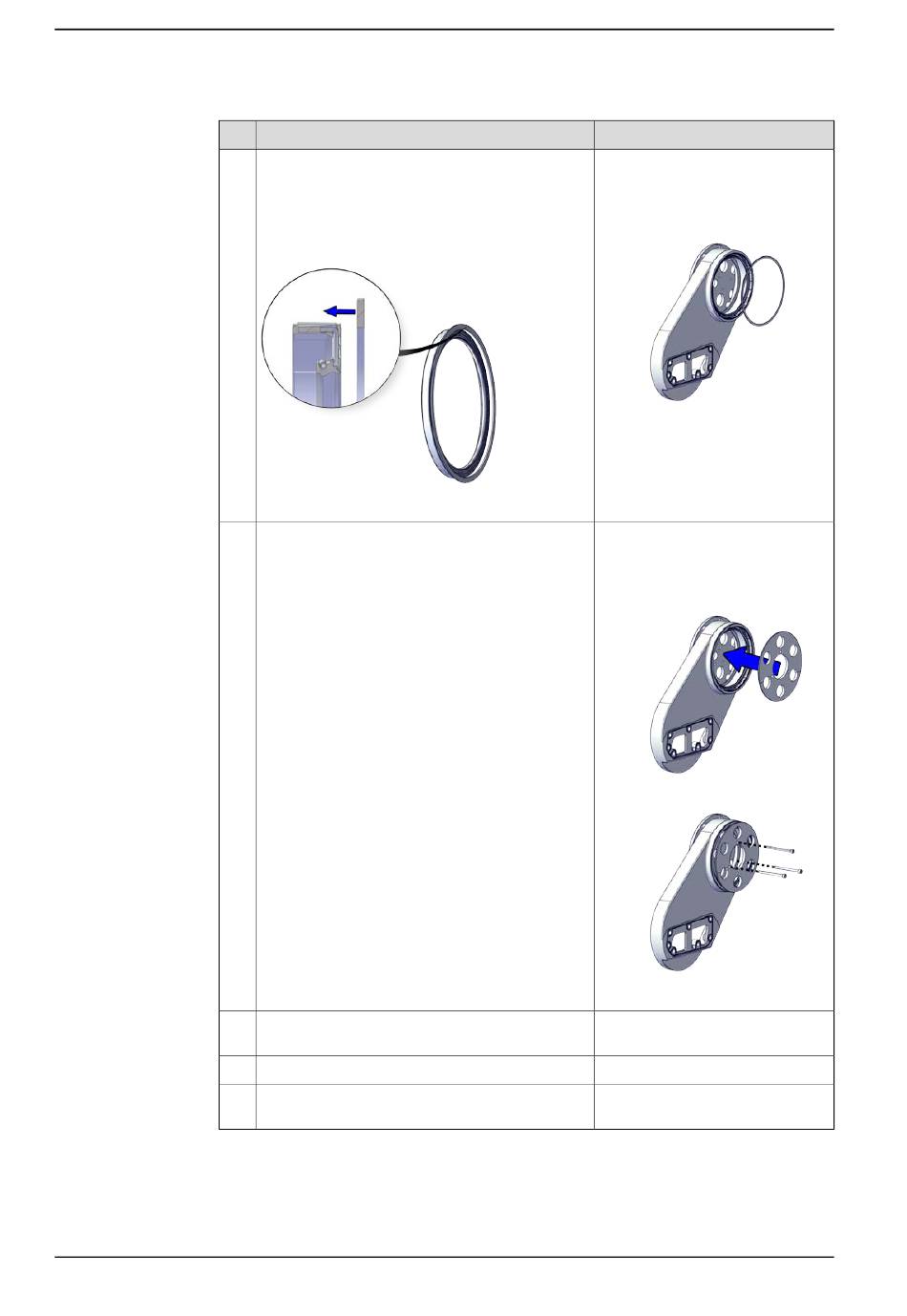

Setzen Sie den Ring des Dichtungsmontagewerk-
zeugs von Achse 2 gegen die Dichtung.
xx2000002562
Setzen Sie die kleine runde Platte des Dichtungs-
montagewerkzeugs von Achse 2 ein und befesti-
gen Sie sie mit drei M6x75-Schrauben.
Ziehen Sie die Schrauben nach und nach an, um
die Dichtung in ihre Position zu drücken.
Entfernen Sie das Montagewerkzeug.
Prüfen Sie, ob die Dichtung unbeschädigt und
richtig eingebaut ist.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
Hinweis
Ring des Dichtungsmontagewerk-
zeugs von Achse 2, enthalten in
Spezialwerkzeugsatz für
IP67/Clean Room/Foundry Plus
Roboter (3HAC078203-001).
xx2000002469
Große runde Platte des Dichtungs-
montagewerkzeugs von Achse 2,
enthalten in Spezialwerkzeugsatz
für IP67/Clean Room/Foundry Plus
Roboter (3HAC078203-001).
xx2000002470
xx2000002471
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
