ABB IRB 1300 Produkthandbuch Seite 390

5 Reparatur
5.5.2 Austausch von Gehäuse und Verlängerungseinheit
Fortsetzung
3
4
5
6
Fortsetzung auf nächster Seite
390

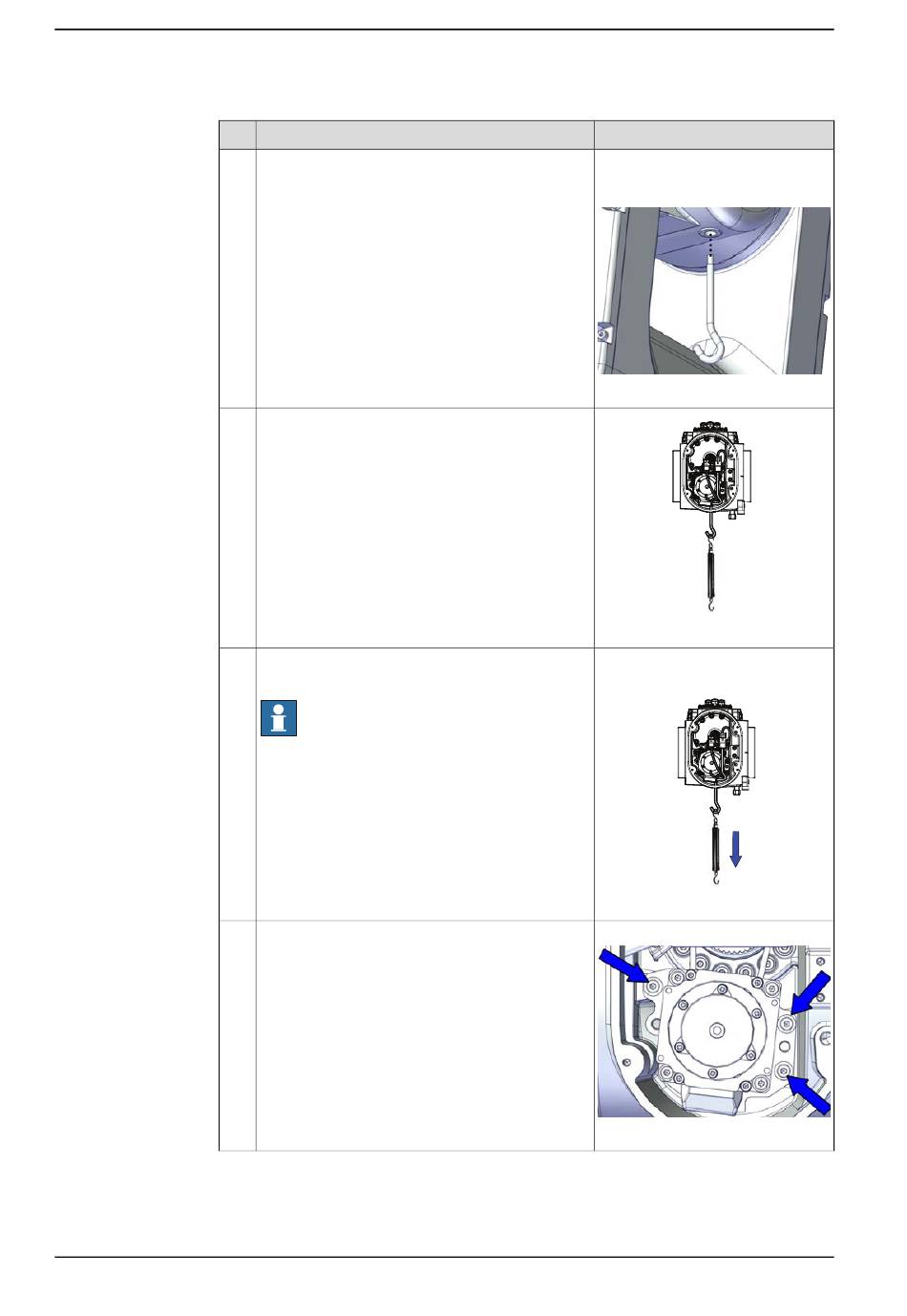

Aktion
Montieren Sie das Spannwerkzeug für den An-
triebsriemen Achse 4 im Schraubenloch.
Verwenden Sie ein in das Werkzeug eingehängtes
Hand-Tensiometer.
Ziehen Sie daran, damit die Spannung innerhalb
des zulässigen Kraftintervalls abfällt.
Hinweis
Achten Sie auch auf die Wirkungsrichtung der
Kraft.
Sichern Sie den Motor mit den Schrauben.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
Hinweis
Antriebsriemen-Spannwerkzeug
für Achse 4. Enthalten im Spezial-
werkzeugsatz 3HAC076396-001.
xx2000001610
xx2000001611
Gebrauchter Riemen: 16.7-19.1 N
Neuer Riemen:23.9-26.2 N
xx2000001612
Anzugsdrehmoment: 3,3 Nm
xx2000001604
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
