ABB IRB 1300 Produkthandbuch Seite 661

3

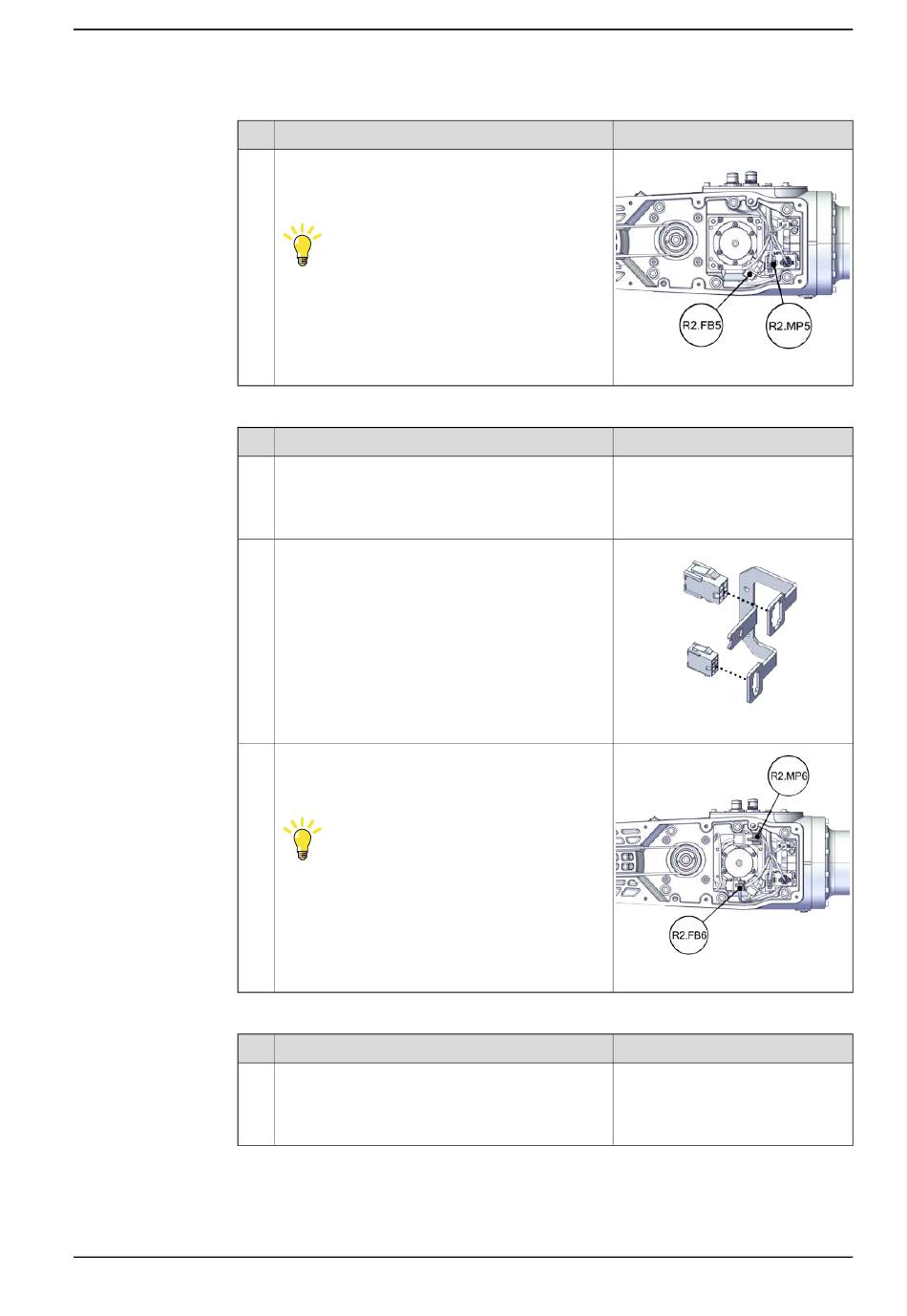

Wiederanschluss der Verbinder des Motors von Achse 6
1
2
3
Sichern des Kabelpakets im Rohr
1
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: C
Aktion
Schließen Sie die Steckverbinder an.
• FB5
• MP5
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Setzen Sie den weiblichen Kopf der Motoran-
schlüsse in die Anschlussplatte ein.
Schließen Sie die Steckverbinder an.
• FB6
• MP6
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
© Copyright 2020-2021 ABB. Alle Rechte vorbehalten.
5.7.3 Austauschen des Getriebes, Achse 3
Hinweis
xx2000001534
Hinweis
xx2000001533
xx2000001532
Hinweis
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
661
