5.2 Bedientasten und Meldeleuchten
Die Bedientasten (Pos. 2 bis 10 in Abb. 2) an der CU 354 sind
dann aktiv, wenn sie beleuchtet sind.
5.2.1 Pfeil nach rechts (2)
Drücken Sie auf den [Pfeil nach rechts], um innerhalb der Menü-
struktur zum nächsten Menü zu wechseln. Wenn Sie sich z. B. im
Menü "Einstellung" befinden, können Sie durch Drücken der
Taste [>] zum Menü "Status" wechseln.
5.2.2 Hilfe (3)
Leuchtet [?], wird durch Drücken der Taste ein Hilfetext zur aktu-
ellen Bildschirmseite angezeigt.
Durch Drücken der Zurück-Taste wird der Text wieder ausgeblen-
det.
5.2.3 Nach oben und Nach unten (4 und 5)
Verwenden Sie zum Auf- und Abbewegen innerhalb der Listen die
Nach-oben- bzw. die Nach-unten-Taste.
Der markierte Text kann mit der Taste [OK] ausgewählt werden.
Wenn ein Text markiert ist und Sie auf die Nach-oben-Taste drü-
cken, wird auch der Text darüber markiert. Wenn Sie auf die
Nach-unten-Taste drücken, wird der Text darunter markiert.
Wenn Sie auf die Nach-unten-Taste drücken, wenn die letzte
Zeile in einer Liste markiert ist, wird die erste Zeile markiert.
Wenn Sie auf die Nach-oben-Taste drücken, wenn die erste Zeile
in einer Liste markiert ist, wird die letzte Zeile markiert.
5.2.4 Plus und Minus (6 und 7)
Verwenden Sie die Tasten [+] und [-], um Werte zu erhöhen oder
zu reduzieren. Speichern Sie mit [OK].
5.2.5 Zurück (8)
Um innerhalb eines Menüs zur vorherigen Bildschirmseite
zurückzukehren, drücken Sie auf die Zurück-Taste.
Drücken Sie nach einer Parameteränderung auf die Zurück-
Taste, wird der geänderte Wert nicht gespeichert. Siehe auch
Abschnitt
5.2.7 OK
(10).
Drücken Sie vor Betätigen der Zurück-Taste auf [OK], wird der
neue Wert gespeichert. Siehe auch Abschnitt
5.2.6 Startseite (9)
Um zum "Status"-Menü zurückzukehren, drücken Sie auf die
Taste mit dem Haus.
5.2.7 OK (10)
Diese Taste dient zum Bestätigen.
Mit der Taste wird auch die Werteingabe gestartet. Drücken Sie
nach dem Ändern eines Parameters auf die Taste [OK], um den
neuen Wert zu speichern.
5.2.8 Meldeleuchten (11 und 12)
Das Bedienfeld verfügt über eine grüne und eine rote Meld-
eleuchte.
Die grüne Meldeleuchte leuchtet, wenn die Anlage in Betrieb ist.
Sie blinkt, wenn die Anlage auf "Stopp" gestellt wurde.
Die rote Meldeleuchte leuchtet, wenn ein Alarm oder eine War-
nung vorliegt. Die entsprechende Störung kann mithilfe der
Alarmliste identifiziert werden.
5.2.9 Helligkeit (13)
Die Bildschirmhelligkeit kann mithilfe der folgenden Tasten einge-
stellt werden:
1. Drücken Sie auf die Taste für die Helligkeit.
2. Passen Sie die Helligkeit mithilfe der Tasten [+] und [-] an.
5.2.10 Hintergrundbeleuchtung
Wenn 15 Minuten lang keine Taste gedrückt wird, wird die Hinter-
grundbeleuchtung des Displays gedimmt und die erste Bild-
schirmseite des Menüs "Status " angezeigt.
Drücken Sie auf eine beliebige Taste, um die Hintergrundbe-
leuchtung wieder zu aktivieren.
6. Produktübersicht

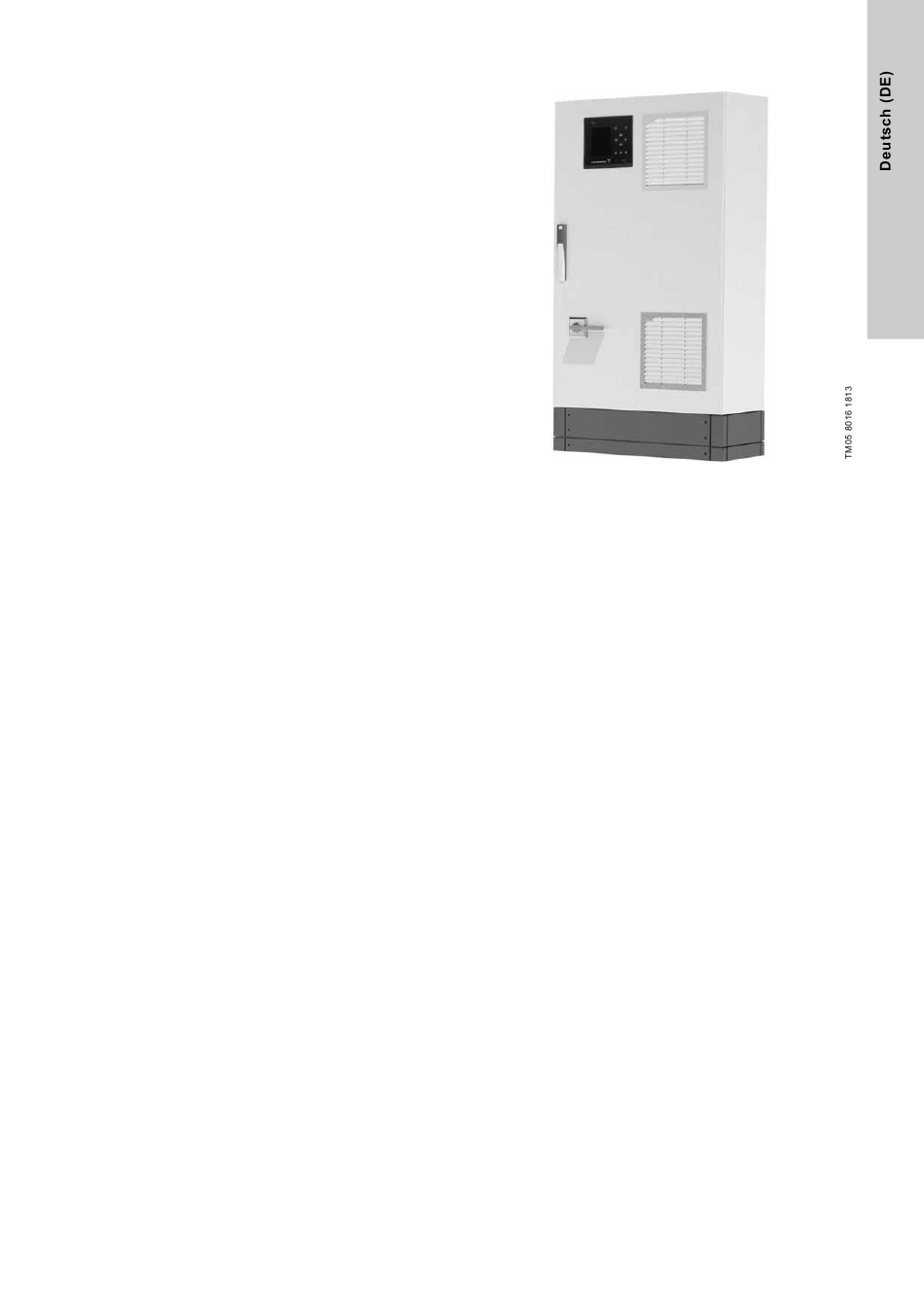

Abb. 4
Die DDD-Steuerung von Grundfos ist für die Steuerung und Über-
wachung von druckbeaufschlagten Anlagen in Wasservertei-
lungsnetzen vorgesehen.
Die DDD-Steuerung besteht aus einem Schaltschrank mit einge-
bauter Steuereinheit CU 354.
Der Schaltschrank enthält alle erforderlichen Komponenten wie
Hauptschalter, Schütze, E/A-Module, Kommunikationsmodule
und Verkabelung.
Bei Anlagen mit externen Frequenzumrichtern können die Fre-
quenzumrichter im Schaltschrank eingebaut werden (sofern noch
Platz vorhanden ist).
5.2.7 OK
(10).
Der Schaltschrank ist in der Standardausführung für die Boden-
montage geeignet.
Das CIM-Modul in der Steuereinheit CU 354 kann über einen
GSM-Befehl gesperrt werden. Siehe Abschnitt
CIM
250.
Control DDD
8.8.3 Schutz des
71
