8.7.32 Funktionen Digitalausgänge (4.3.9.1 - 4.3.9.16)

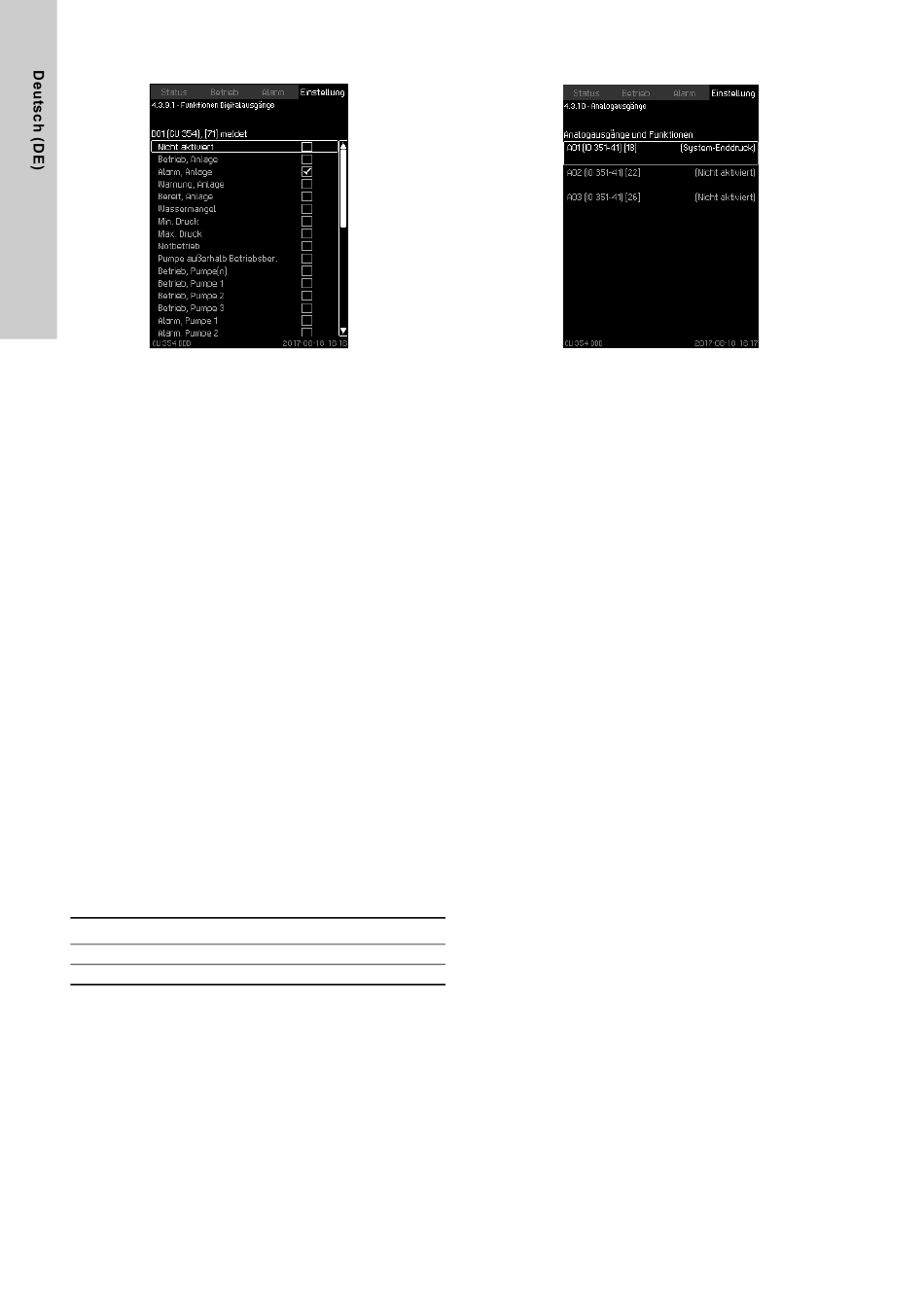

Abb. 83 Funktionen Digitalausgänge
Beschreibung
Auf diesen Bildschirmseiten kann jedem Digitalausgang eine
Funktion zugewiesen werden.
Einstellbereich
Sie können auf jeder Bildschirmseite eine Funktion auswählen:
• Nicht aktiviert
• Betrieb, Anlage
• Alarm, Anlage
• Warnung, Anlage
• Bereit, Anlage
• Wassermangel
• Min. Druck
• Max. Druck
• Notbetrieb
• Pumpe außerhalb Betriebsber.
• Betrieb, Pumpe(n)
• Betrieb, Pumpe 1-6
• Alarm, Pumpe 1-6
• Alarm, Grenze 1 überschr.
• Warnung, Grenze 1 überschr.
• Alarm, Grenze 2 überschr.
• Warnung, Grenze 2 überschr.
• Reduzierter Betrieb.
• Alle Pumpen laufen mit 100 %.
• Fehler, ferngesteuerter Sensor 1-10
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Digitalausgänge.
Werkseinstellung
Digitalausgang Funktion
DO1 (CU 354) [71] Alarm, Anlage
DO2 (CU 354) [74] Betrieb, Anlage
108
8.7.33 Analogausgänge (4.3.10)
Abb. 84 Analogausgänge
Beschreibung
Die DDD verfügt über drei Analogeingänge mit 0-10 V.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Analogausgänge.
