8.3 Descrição de funções
A descrição de funções baseia-se nos quatro menus principais
de CU 354:
• Estado
• Operação
• Alarme
• Ajustes.
As funções aplicam-se a todas as variantes de controlo, salvo
indicação em contrário.
8.4 Estado (1)
Este visor é apresentado quando é ligada a alimentação e surge
caso os botões do painel de controlo permaneçam inativos
durante 15 minutos.
E
I
C
D

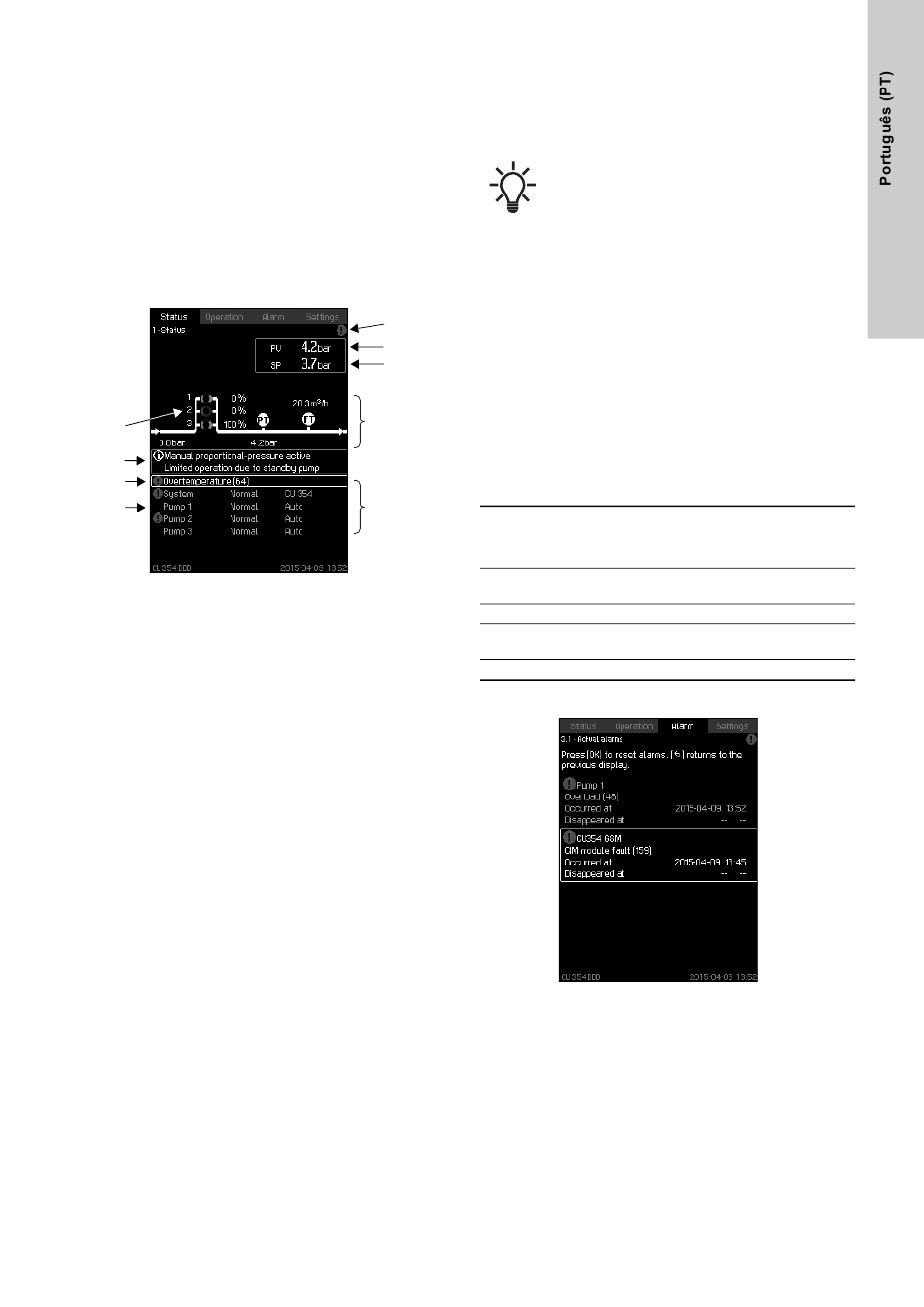

Fig. 18 Estado
Descrição
Não é possível realizar configurações neste menu.
O valor efetivo (valor de processo, PV ) do parâmetro de con-
trolo, normalmente a " Pressão descarga", é apresentado no
canto superior direito (G), juntamente com o valor de ajuste sele-
cionado ( SP) (H).
A metade superior do visor (A) apresenta uma ilustração gráfica
do sistema da bomba. Os parâmetros de medição selecionados
são apresentados com o símbolo de sensor e o valor atual.
No meio do visor, é apresentado um campo informativo (I) caso
ocorra algum dos seguintes eventos:
• Operação limitada devido bomba reserva
• Influência pressão proporcional activa (durante o funciona-
mento manual)
• Influência valor ajuste externo activa
• Valor ajuste alternat.activo
• Pressur.caudal reduz.activa
• Temporizador activo
• Control.à distância via Ethernet
• Control.à distância via GENI (RS-485)
• Limitado devido ao funcionamento reduzido
• Parado devido caudal reduz..
A metade inferior do visor (B) apresenta o seguinte:
• o último alarme ativo, se aplicável, e a causa da avaria, junta-
mente com o código de avaria entre parênteses
• estado sistema com modo de operação atual e fonte controlo
• o estado da bomba com o modo de funcionamento atual.
Caso tenha ocorrido uma avaria, serão apresentados
um símbolo de aviso ou de alarme na linha (C), jun-
tamente com a causa e o código de avaria, por
exemplo, "Sobreaquecimento (64)".
Se a avaria estiver relacionada com uma das bombas, um sím-
bolo de aviso ou alarme será também apresentado à frente da
linha de estado (D) da bomba em questão. Em simultâneo, o indi-
cador do estado da bomba (E) mudará de cor para amarelo ou
vermelho, conforme descrito na tabela abaixo. O símbolo de
aviso ou alarme será apresentado à direita na linha superior do
F
visor (F). Desde que exista uma avaria, este símbolo será apre-
sentado na linha superior de todos os visores.
G
H Para abrir uma linha do menu, selecione a linha com [Baixo] ou
[Cima] e prima [OK].
O visor permite a abertura de visores de estado apresentando o
seguinte:
A
• os alarmes atuais
• estado do sistema
• estado cada bomba.
Descrição do indicador do estado da bomba (E)
B
Indicador de estado da
bomba
Rotativo, verde
Luz verde permanente
Rotativo, amarelo
Luz amarela permanente
Luz vermelha permanente Alarme. Bomba parada.
8.4.1 Alarmes actuais (3.1)
Fig. 19 Alarmes actuais
Descrição
O visor apresenta avisos e alarmes ativos por repor.
Para mais informações, consulte também as secções
8.6.2 Alarmes actuais (3.1)
Descrição
Bomba em funcionamento.
Bomba a postos (não em funciona-
mento).
Aviso. Bomba em funcionamento.
Aviso. Bomba a postos (não em
funcionamento).
e 8.6.3 Registo alarmes (3.2).
