8.7.36 Pumpenkennliniendaten (4.3.19)

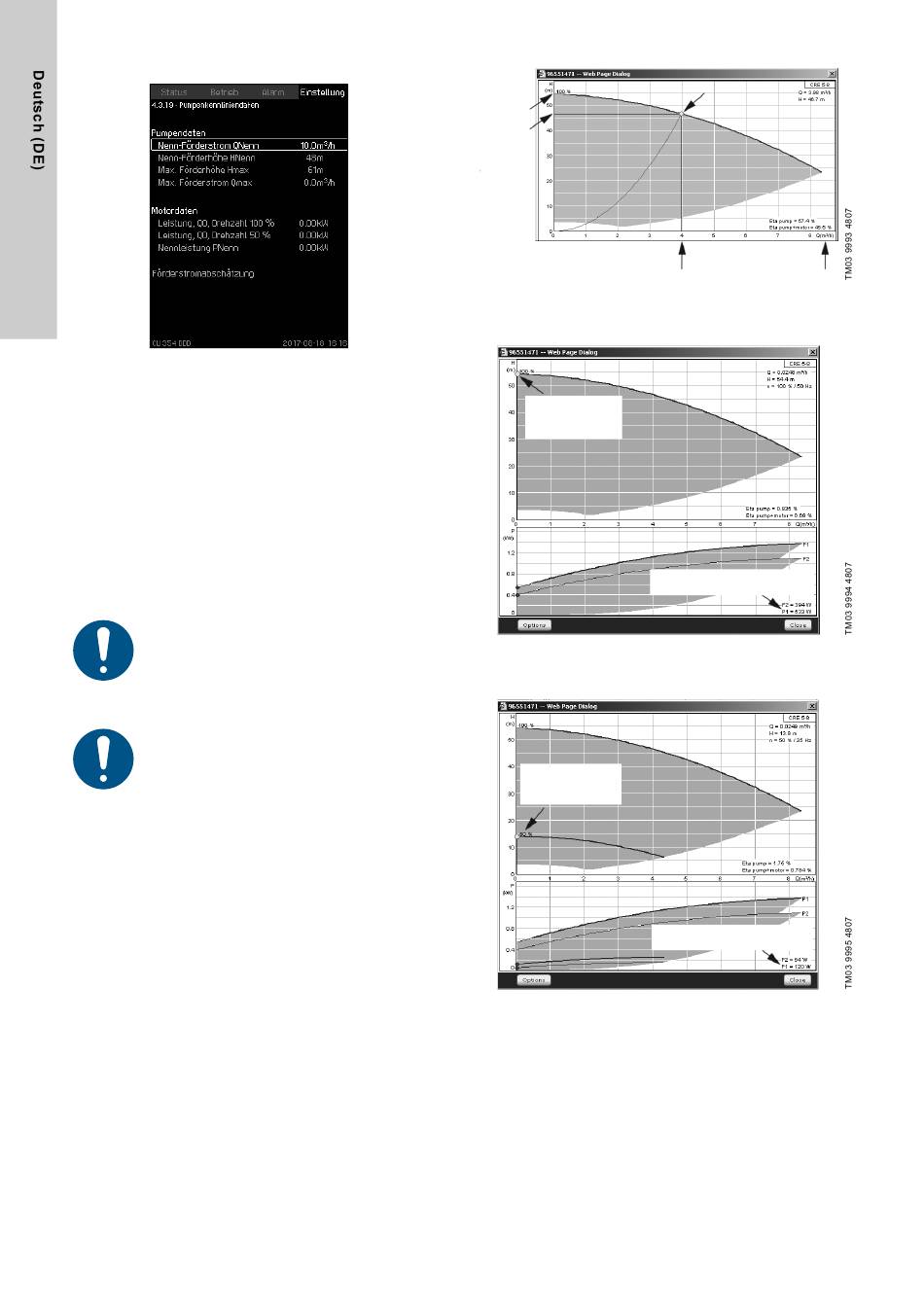

Abb. 87 Pumpenkennliniendaten
Beschreibung
Die CU 354 besitzt eine Reihe von Funktionen, die diese Pum-
pendaten nutzen:
• Nenn-Förderstrom QNenn
• Nenn-Förderhöhe HNenn
• Max. Förderhöhe Hmax
• Max. Förderstrom Qmax
• Leistung, Q0, Drehzahl 100 %
• Leistung, Q0, Drehzahl 50 %
• Nennleistung PNenn
Grundfos kann Hydraulikdaten für CR-, CRI-, CRE-
und CRIE-Pumpen in Form einer GSC-Datei liefern,
die direkt auf die CU 354 heruntergeladen werden
kann.
Für alle anderen Pumpentypen müssen Sie die Hyd-
raulikdaten manuell eingeben.
Geben Sie die elektrischen Daten "Leistung, Q0,
Drehzahl 100 % " und "Leistung, Q0, Drehzahl 50 %
" bei allen Pumpentypen einschließlich CR, CRI,
CRE und CRIE stets manuell ein.
Für die E-Pumpen von Grundfos muss auch die Auf-
nahmeleistung (P1) eingegeben werden.
Die erforderlichen Daten können den Pumpenkennlinien entnom-
men werden. Diese finden Sie im Grundfos Product Center unter
www.grundfos.com. Siehe Abb.
Haben Sie keinen Internetzugang oder ist das Grundfos Product
Center nicht verfügbar, versuchen Sie, bei einer der Pumpen die
folgenden drei Betriebspunkte zu erreichen:
• Leistung, Q0, Drehzahl 100 %
• Leistung, Q0, Drehzahl 50 %
• Nennleistung PNenn.

8.7.37 Ablesen der Kennliniendaten

Lesen Sie für jede Pumpe die Leistungswerte auf den Bildschirm-
seiten 1.3 bis 1.8 ab. Siehe Abschnitt
1.10).
110
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
88 bis 91.
8.4.12 Pumpe 1-6 (1.3 -
Bemessungsbetriebspunkt
Hmax
HBem
QBem
Abb. 88 Ablesen von QBem, HBem, Hmax und Qmax (Grund-
fos Product Center)
Betriebspunkt,
Q0, Drehzahl
100 %
Abb. 89 Ablesen der Leistung für Q0, Drehzahl 100 % (Grund-
fos Product Center)
Betriebspunkt,
Q0, Drehzahl
50 %
Abb. 90 Ablesen der Leistung für Q0, Drehzahl 50 % (Grund-
fos Product Center)
Qmax
Leistung, Q0, Drehzahl
100 %
Leistung, Q0, Drehzahl
50 %
