8.7.28 模拟输入和实测值 (4.3.8.1.1 - 4.3.8.7.1)

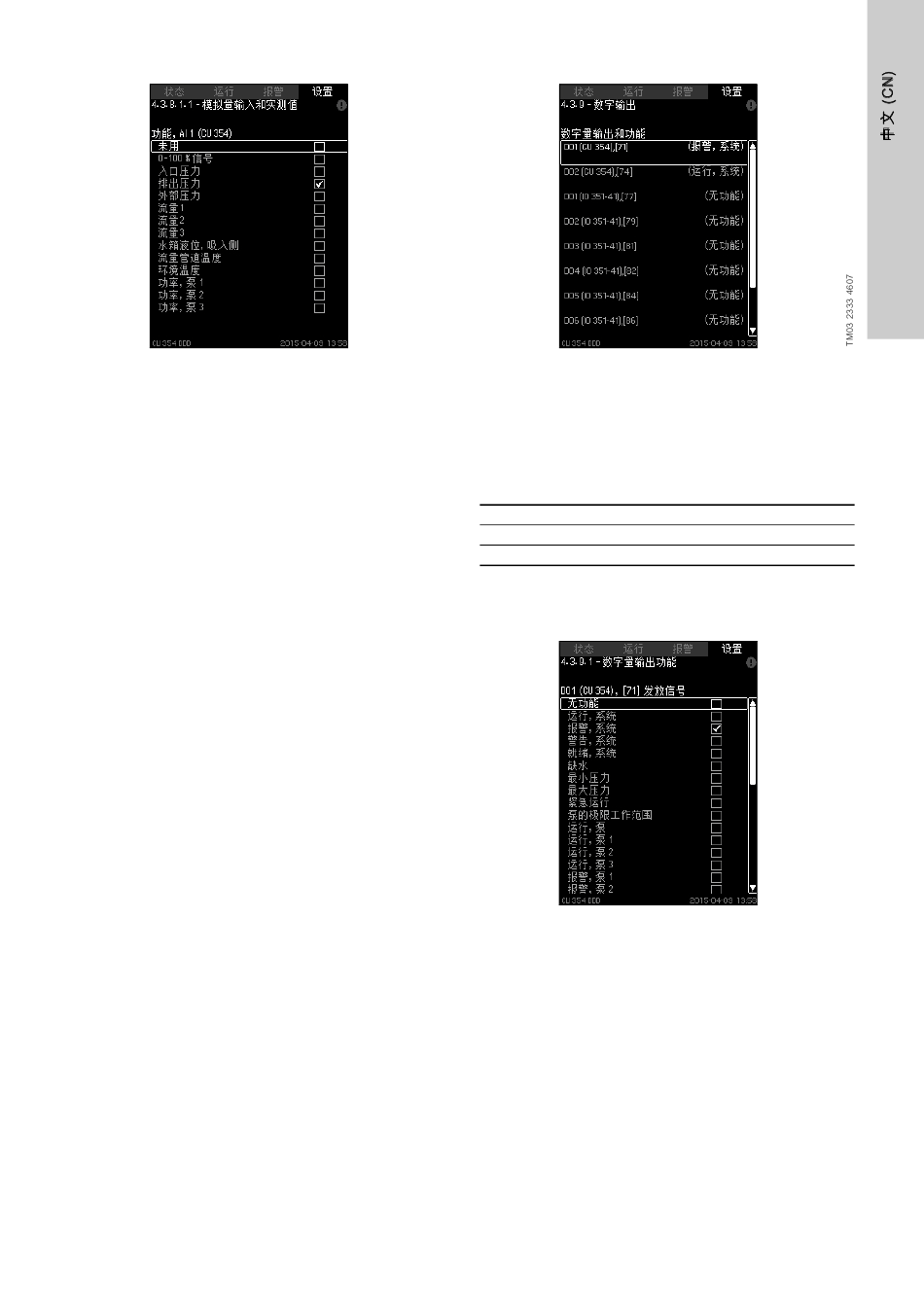

图 79
模拟输入和实测值
描述
可将功能与单独的模拟输入相关联。
设置范围
每个模拟输入可以选择一个功能。 若需了解更多详情,见章节
量参数
。
•
未用
•
0-100 % 信号
•
入口压力
•
排出压力
•
外部压力
•
流量-3
•
水箱液位, 吸入侧
•
流量管道温度
•
环境温度
•
功率, 泵 1-6
通过操作面板进行设置
•
设置 > 二级功能 > 模拟量输入。
1. 选择"模拟量输入"。
•
选择"实测输入值",出现4.3.8.1.1页面。
2. 选择输入。
3. 按[返回]。
4. 选择传感器的最小值和最大值。
8.7.29 数字输出 (4.3.9)
图 80
数字输出
描述
每个数字输出都可被激活并与某项功能相关联。
作为标准配置,该系统具有9个数字输出。
所有数字输出都将被显示以便确认它们在系统中的物理位置。
9. 测
示例
DO1 (IO 351-41) [71]:
DO1
数字输出 1
(IO 351-41)
IO 351B,GENIbus 编号 41
[71]
终端 71
如需更多与各种数字输出连接有关的信息,请参见CU 354随附的接
线图。
8.7.30 数字量输出功能 (4.3.9.1 - 4.3.9.16)
图 81
数字量输出功能
描述
可将功能与单独的输出相关联。
