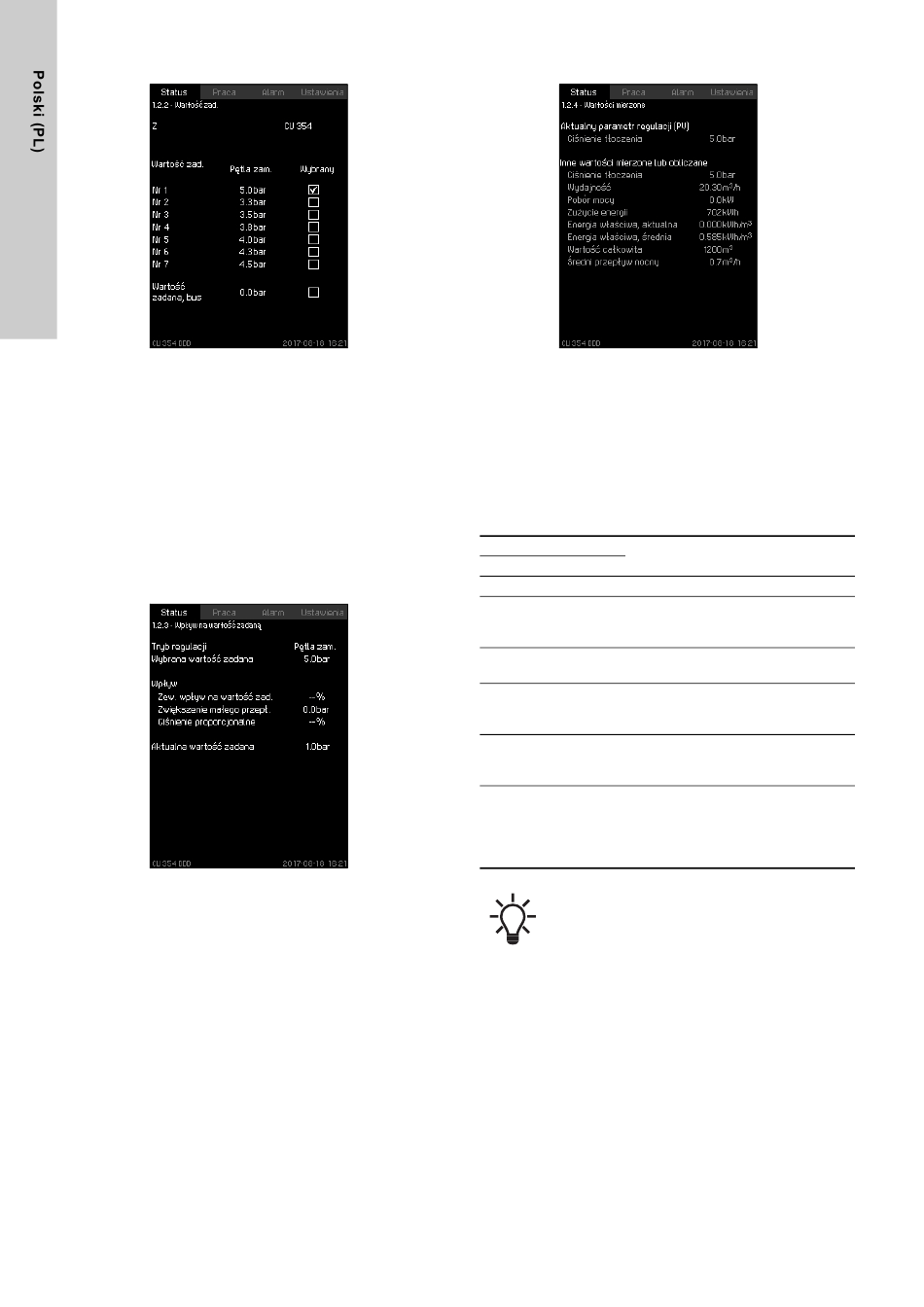

8.4.4 Wartość zad. (1.2.2)
Rys. 22 Wartość zad.
Opis
Ekran pokazuje wybraną wartość zadaną oraz źródło, z poziomu
którego została ustawiona (CU 354 lub magistrala zewnętrzna).
Pokazuje on także wszystkie siedem możliwych nastaw
z poziomu sterownika CU 354. Jednocześnie wyświetlana jest
wybrana wartość zadana.
Ponieważ jest to ekran stanu, nie ma możliwości wykonania
ustawień.
Wartość zadaną zmienić można w menu "Praca" lub
"Ustawienia". Zob. rozdział
8.7.3 Alternatywne wartości zadane
(4.1.2).
8.4.5 Wpływ na wartość zadaną (1.2.3)
Rys. 23 Wpływ na wartość zadaną
Opis
Na wybraną wartość zadaną mogą mieć wpływ inne parametry.
Parametry są pokazane w procentach (od 0 do 100 %) lub jako
ciśnienie mierzone w barach. Mogą one wyłącznie zredukować
wartość zadaną, ponieważ wpływ podany w procentach
podzielonych przez 100 mnożony jest przez wybraną wartość
zadaną:
Aktualna wartość zadana (SP) = wybrana wartość zadana
x wpływ (1) x wpływ (2) itd.
Ekran pokazuje parametry wpływające na wybraną wartość
zadaną oraz procent lub wartość wpływu.
Niektóre spośród możliwych parametrów można ustawić na
ekranie
Zew. wpływ na wartość zad.
"Zwiększenie małego przepł." można ustawić z poziomu ekranu
Funkcja stop (4.3.1)
jako zakres zał./wył. w procentach wartości
zadanej. Wartość procentową parametru ustawia się na ekranie
Ciśnienie proporcjonalne
(4.1.7).
Na końcu wyświetlana jest wynikowa aktualna wartość zadana
(SP).
334
(4.1.3). Parametr
8.4.6 Wartości mierzone (1.2.4)
Rys. 24 Wartości mierzone
Opis
Ten ekran przedstawia ogólny status wszystkich mierzonych
i obliczanych parametrów. W zestawach DDD-E/-EC zużycie
energii jednostkowej pokazywane jest jako wartość średnia
i wartość aktualna (inaczej wartość średnia z ostatniej minuty).
Wartość średnia jest wyliczana na podstawie przepływu
sumarycznego wskazywanego jako objętość całkowita.
Z poziomu tego ekranu można również skasować wartości
objętości całkowitej i średniej energii jednostkowej.
Ciśnienie tłoczenia
Rzeczywista wartość z przetworników
Wydajność
Pobór mocy
Rzeczywiste zużycie wszystkich pomp
Energia pobrana przez wszystkie
Zużycie energii
pompy od uruchomienia (lub
ostatniego zresetowania)
Energia właściwa,
Rzeczywista energia zużywana do
aktualna
pompowania 1 m
Średnie zużycie energii na m
Energia właściwa,
od uruchomienia (lub ostatniego
średnia
zresetowania)
Całkowita przepompowana objętość
Wartość całkowita
od uruchomienia (lub ostatniego
zresetowania)
Jeżeli włączona jest funkcja nocnego
monitorowania przepływu,
Średni przepływ nocny
wyświetlacz wskazywać będzie
średnią wydajność przepływu
z ostatniego okresu monitorowania.
Wiersze "Pobór mocy", "Zużycie energii", "Energia
właściwa, aktualna" i "Energia właściwa, średnia"
wyświetlane są wyłącznie w przypadku zestawów
DDD-E/-EC.
3
wody
3
wody
