8.4.4 Setpoint (1.2.2)

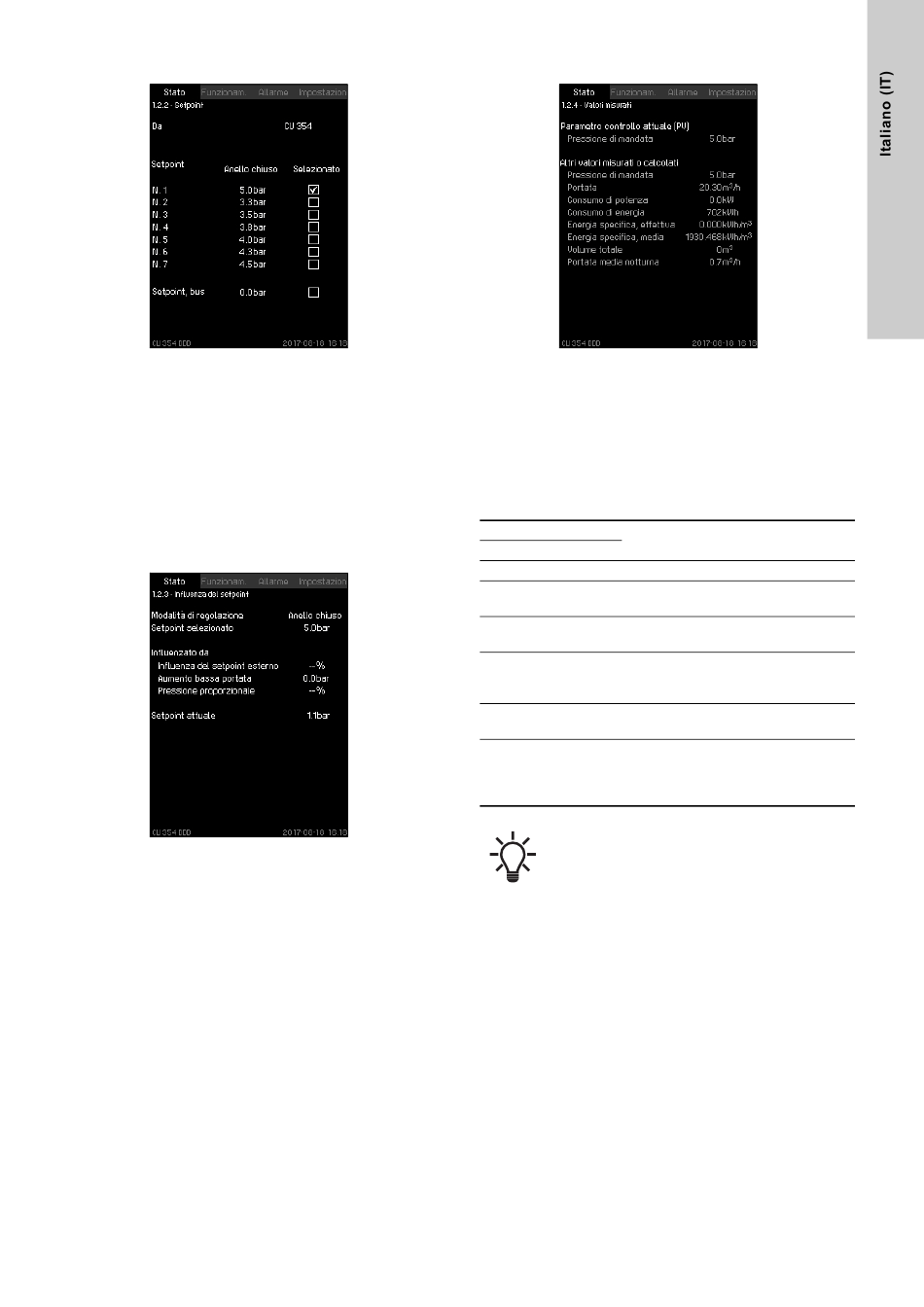

Fig. 22 Setpoint
Descrizione
Questa schermata mostra il setpoint selezionato e la provenienza
dall'unità CU 354 o da un bus esterno.
Mostra inoltre sette possibili setpoint da CU 354. Contestual-
mente, viene visualizzato il setpoint selezionato.
Dal momento che si tratta di una schermata di stato, non possono
essere effettuate impostazioni.
I setpoint possono essere modificati nel menu "Funzionam." o
"Impostazioni". Vedi sezione 8.7.3 Setpoint alternativi

8.4.5 Influenza del setpoint (1.2.3)

Fig. 23 Influenza del setpoint
Descrizione
Il setpoint selezionato può essere influenzato dai parametri. I
parametri sono indicati come percentuale da 0 a 100 % o come
pressione misurata in bar. Possono solo ridurre il setpoint, dal
momento che l'influenza come percentuale suddivisa per 100
viene moltiplicata per il setpoint:
Setpoint effettivo (SP) = setpoint selezionato x influenza (1) x
influenza (2) x ecc.
La schermata mostra i parametri che influenzano il setpoint sele-
zionato e la percentuale o il valore di influenza.
Alcuni dei parametri possibili possono essere impostati nella
schermata Influenza del setpoint esterno
"Aumento bassa portata" viene impostato come banda di avvia-
mento/arresto sotto forma di percentuale del setpoint impostato
nella schermata Funzione di arresto
impostato come percentuale nella schermata
zionale (4.1.7).
Infine, viene indicato il setpoint (SP) effettivo risultante.
(4.1.2).
(4.1.3). Il parametro
(4.3.1). Il parametro viene
Pressione propor-

8.4.6 Valori misurati (1.2.4)

Fig. 24 Valori misurati
Descrizione
La schermata fornisce una panoramica dello stato generale di
tutti i parametri misurati e calcolati. Negli impianti DDD-E/-EC,
l'energia specifica viene indicata come un valore medio o un
valore effettivo (valore medio nel corso dell'ultimo minuto). Il
valore medio si basa sulla portata accumulata indicata come
volume totale. Il volume totale e la media di energia specifica
possono essere resettati in questa schermata.
Pressione di mandata
Valore effetivo dai sensori
Portata
Consumo di potenza Consumo effettivo di tutte le pompe
Energia consumata da tutte le pompe
Consumo di energia
dall'avviamento (o dall'ultimo ripristino)
Energia specifica, Energia effettiva utilizzata per il pom-
effettiva paggio di 1 m
Energia media utilizzato per m
Energia specifica,
acqua dall'avviamento (o dall'ultimo
media
ripristino)
Volume totale pompato dall'avviamento
Volume totale
(o dall'ultimo ripristino)
Se si abilita il monitoraggio della por-
tata notturna, sulla schermata viene
Portata media notturna
mostrata la portata media dell'ultimo
periodo di monitoraggio.
Le righe "Consumo di potenza", "Consumo di ener-
gia", "Energia specifica, effettiva" e "Energia speci-
fica, media" vengono mostrate solo in impianti
DDD-E/-EC.
3
di acqua
3
di
