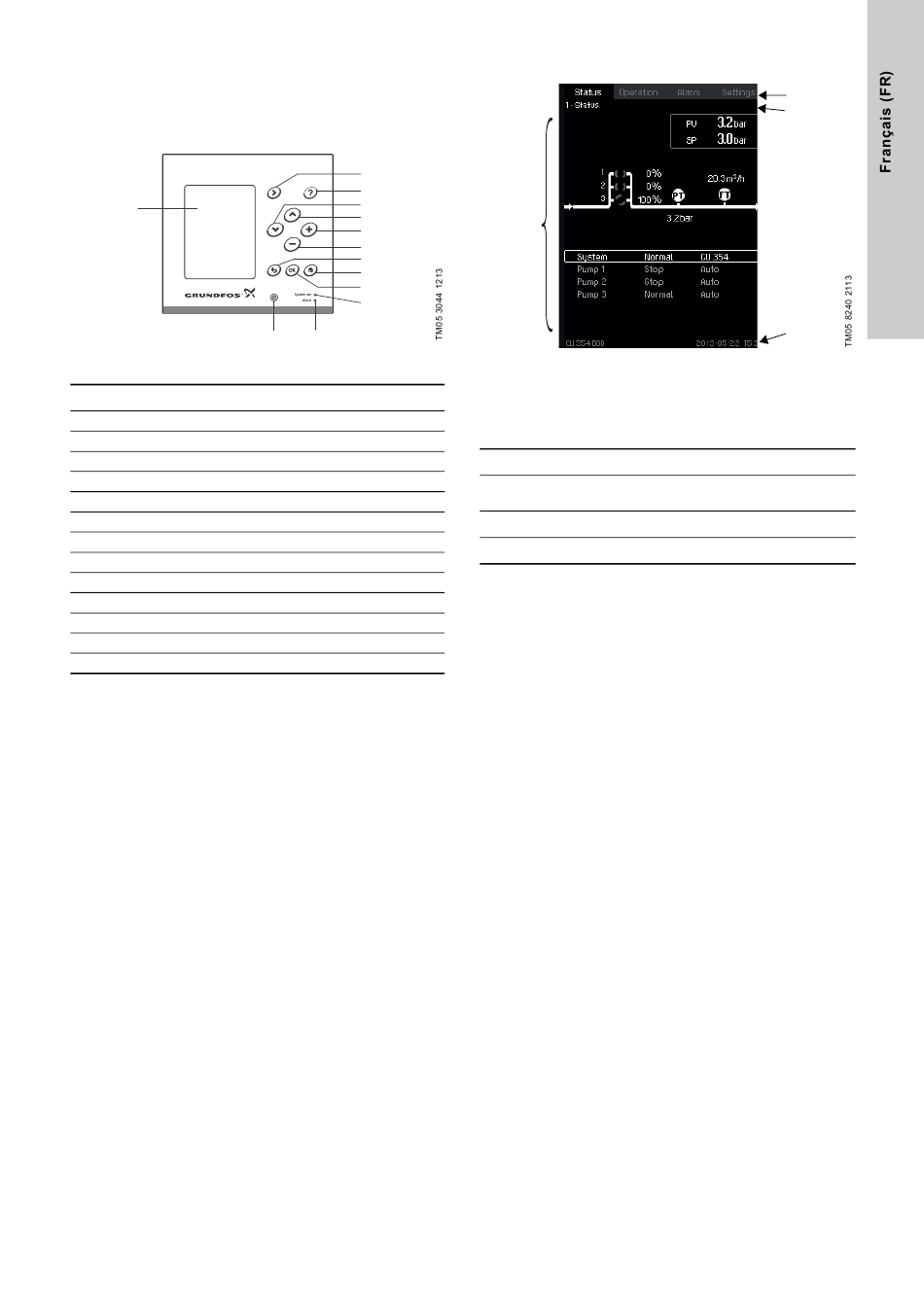

5. Panneau de commande

Le panneau de commande sur la façade du coffret de commande
est composé d'un écran, de plusieurs touches et de deux
voyants. Le panneau de commande permet le réglage et la sur-
veillance manuels de la performance de l'installation.
1
Fig. 2 Panneau de commande
Pos. Description
1 Écran
2 Flèche vers la droite
3 Aide
4 Haut
5 Bas
6 Plus
7 Moins
8 Retour
9 Accueil
10 OK
11 Voyant lumineux vert (en service)
12 Voyant lumineux rouge (défaut)
13 Luminosité
2
3
5
4
6
7
8
9
10
11
13 12
5.1 Écran
D
Fig. 3 Conception de l'écran

5.1.1 Barre de menu

La barre de menu (A) est illustrée à la fig. 3.
L'écran comporte quatre menus principaux :
Etat Indication de l'état du groupe
Changement des paramètres de fonctionnement
Fonction.
tels que le point de consigne
Alarme(s) Journal des alarmes pour recherche de défaut
Réglages Modification des réglages
5.1.2 Barre supérieure
La barre supérieure (B) est représentée sur la fig. 3. Elle pré-
sente les éléments suivants :
• le numéro et le titre de l'écran (côté gauche)
• le menu sélectionné (côté gauche)
• le symbole d'alarme en cas d'alarme (côté droit)
• le symbole d'avertissement en cas d'avertissement (côté droit)
• le symbole de réglage si la langue de maintenance a été
sélectionnée (côté droit).
5.1.3 Illustration graphique
L'illustration graphique (D) peut afficher un état, une indication ou
d'autres éléments, selon la position dans la structure du menu.
L'illustration peut montrer l'ensemble du groupe ou une partie de
celui-ci ainsi que différents réglages.
5.1.4 Barre de défilement
Si la liste des éléments d'illustration dépasse l'écran, les sym-
boles [Haut] et [Bas] apparaîtront dans la barre de défilement à
droite. Faire défiler les listes vers le haut et vers le bas à l'aide de
ces touches.
5.1.5 Barre inférieure
La barre inférieure (C) indique le type de régulateur, la date et
l'heure.
A
B
C
