低流量检测
可以通过以下方法探测低流量：
• 用流量计直接测量流量。
需要一个一定尺寸的隔膜罐和一定的预加压力。
隔膜罐尺寸
泵型
-E
CRI, CRIE 3 8
CRI, CRIE 5 12
CRI, CRIE 10 18
CRI, CRIE 15 80
CRI, CRIE 20 80
CR, CRE 32 80
CR, CRE 45 120
CR, CRE 64 120
CR, CRE 90 180
CR, CRE 120 180
CR, CRE 150 180
预加压力
对于整个DDD系统，为设定值的0.7倍。
可设置最低流量，即DDD系统将转变为对运行的最后一台泵进行开/
关控制时的流量数值。
设置范围
启动/停机范围： 5-30 %
其中一个泵的额定流量 （Qnom）的
最小流量： 2-50 %。 （只有在选择流量计直接测
量流量时才能设置。 ）
设定值以上的分布： 0-100 %
通过操作面板进行设置
• 设置 > 二级功能 > 停机功能
1. 设置： 启用。
2. 选择： 进入模拟量输入的设置
8.7.26 模拟量输入 (4.3.8)
出现
3. 选择流量开关连接的模拟输入。
4. 选择： 流量
5. 按2下。
6. 设置： 启动/停机范围。
7. 设置： 停机极限。
默认情况下，有10秒的检测滞后。
8.7.21 先导泵 (4.3.2)

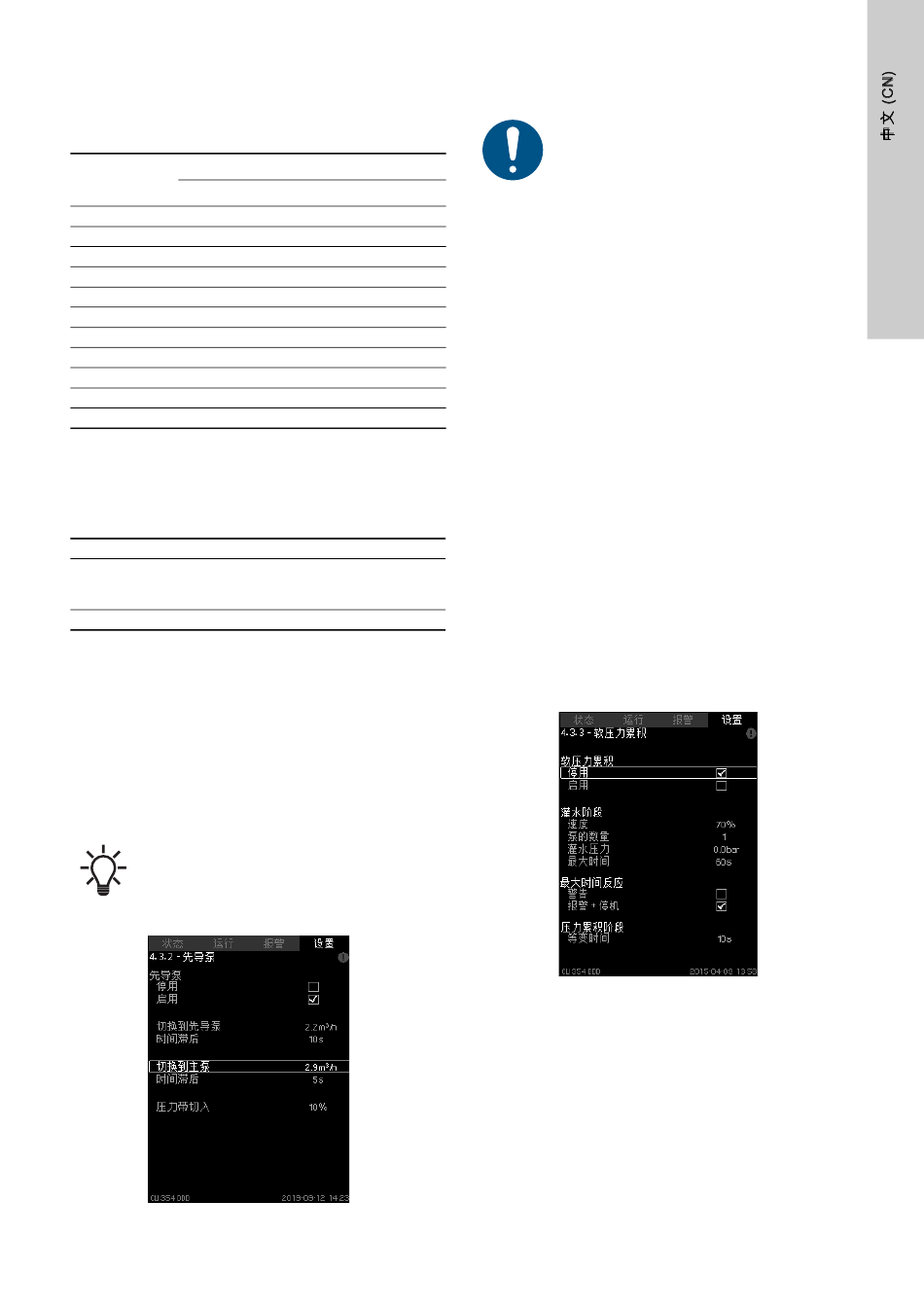

图 71 先导泵
描述
隔膜罐的建议尺寸 [升]
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
页面。
此功能用于在低流量情况下节省能源。 先导泵的Qnom通常是主泵
Qnom的1/4，因此系统在低流量下运行时能效更高。
使用泵曲线数据计算先导泵和主泵的接通和断开速度。
先导泵需要使用PC工具激活。 我们建议上传先导泵的
8.7.33 先导泵曲线数据 (4.3.18)
泵数据或进入
1. 启用/禁用先导泵
2. 切换到先导泵
设置从先导泵到主泵的切换流量。 出厂设置为先导泵Qnom的
75 %
– 时间滞后
在切换前设置切换到稳定的低流量的延迟时间。
3. 切换到主泵
设置从先导泵到主泵的切换流量。 出厂设置为先导泵Qnom的
95 %。
– 时间滞后
在切换前设置切换到稳定的低流量的延迟时间。
– 压力带切入
以设定值的百分比设置压力范围。 压力范围用于水泵的接通或
断开
– 当先导泵爬升到稳定的设定值"+或和"出口压力时，主泵断开
– 当主泵爬升到稳定的设定值"+或和"出口压力时，先导泵断开
– 或者，如果先导泵以100 %的速度运行且压力范围低于设定压
力范围，则主泵将接通。
通过操作面板进行设置
• 设置>二级功能> 先导泵 。
1. 启用先导泵
– 设置： 切换到先导泵
– 设置： 时间滞后
– 设置： 切换到主泵
– 设置： 时间滞后
2. 设置： 压力带切入
出厂设置
功能未启用。
8.7.22 软压力累积 (4.3.3)
图 72 软压力累积
描述
此功能可确保系统在出现空管等情况时能平稳启动。
启动过程分两阶段进行。 见图73
1. 灌水阶段
管道缓慢注水。 当系统的压力传感器探测到管道已经注满时，
第二阶段开始。
2. 压力累积阶段
系统内压力逐渐增加直至达到设定值。 压力在一段等变时间内
累积上升。 如果在一段特定时间内压力达不到设定值，系统会
给出一个警告或报警，同时可以停止水泵。
菜单。
。
