8.7.27 Wejścia analogowe (4.3.8)

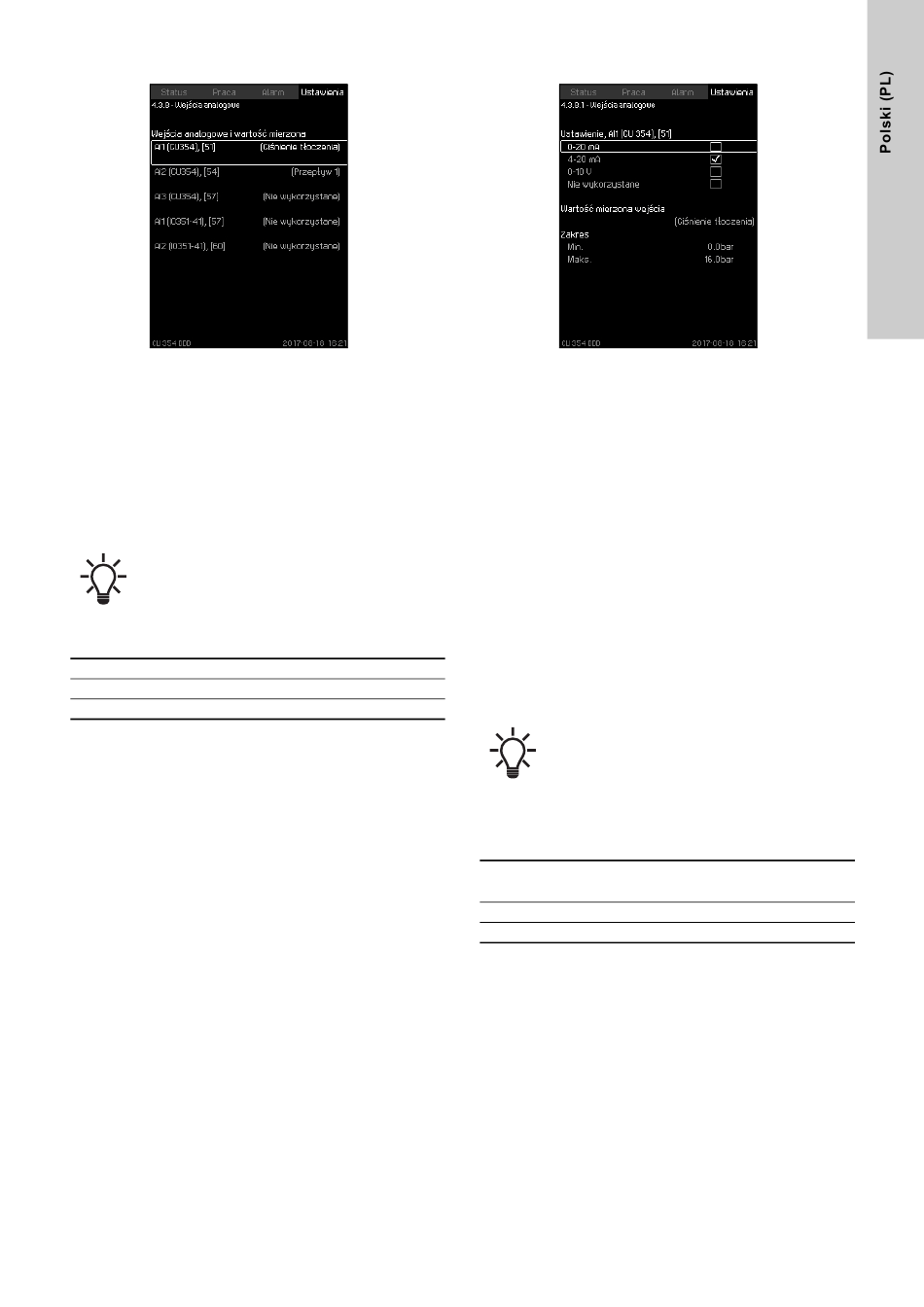

Rys. 78 Wejścia analogowe
Opis
Każde wejście analogowe sterowników CU 354 i IO 351B może
zostać uaktywnione i powiązane z określoną funkcją.
Standardowo zestaw posiada pięć wejść analogowych.
Wszystkie wejścia analogowe są pokazane w taki sposób, aby
można było łatwo rozpoznać ich położenie w zestawie. W celu
zwiększenia niezawodności i uniemożliwienia przerwania pracy
zestawu można zamontować przetwornik rezerwowy stanowiący
zabezpieczenie przetwornika głównego.
Jeżeli dwa przetworniki mają pracować jako
rezerwowe, każdy musi posiadać oddzielne wejście
analogowe.
Przykład
AI1 (CU 354) [51]:
AI1: Wejście analogowe nr 1
(CU 354): CU 354
[51]: Zacisk nr 51
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > Wejścia analogowe.
8.7.28 Wejścia analogowe (4.3.8.1 - 4.3.8.7)
Rys. 79 Wejścia analogowe
Opis
W tym menu można skonfigurować wejścia analogowe. Każdy
ekran jest podzielony na trzy części:
• ustawienia sygnału wejściowego, na przykład 4-20 mA,
• zmierzona wartość wejściowa, na przykład "Ciśnienie
tłoczenia",
• zakres pomiarowy przetwornika, na przykład 0-16 barów.
Zakres ustawień
Na każdym z ekranów można ustawić następujące parametry:
• Nie wykorzystane
• Zakres sygnału wejściowego, 0-20 mA, 4-20 mA, 0-10 V
• Wartość mierzona wejścia
• Zakres przetwornika.
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > Wejścia analogowe.
Jeżeli wejście analogowe jest nieaktywne, na ekranie
będzie wyświetlana tylko górna część, tj. ustawienia
wejścia analogowego.
Jeżeli wejście jest aktywne, to w środkowej części
pojawi się "Wartość mierzona wejścia". Umożliwia to
powiązanie funkcji z wejściem analogowym na
następnym ekranie. Po powiązaniu wejścia
analogowego z żądaną funkcją sterownik CU 354
powróci do ekranu z ustawieniami wejść
analogowych.
Ustawienie fabryczne
Wejście
Funkcja
analogowe
AI1 (CU 354) [51] Ciśnienie tłoczenia
AI3 (CU 354) [57] Wydajność 1-3
