8.7.2 Regolatore PI (4.1.1)

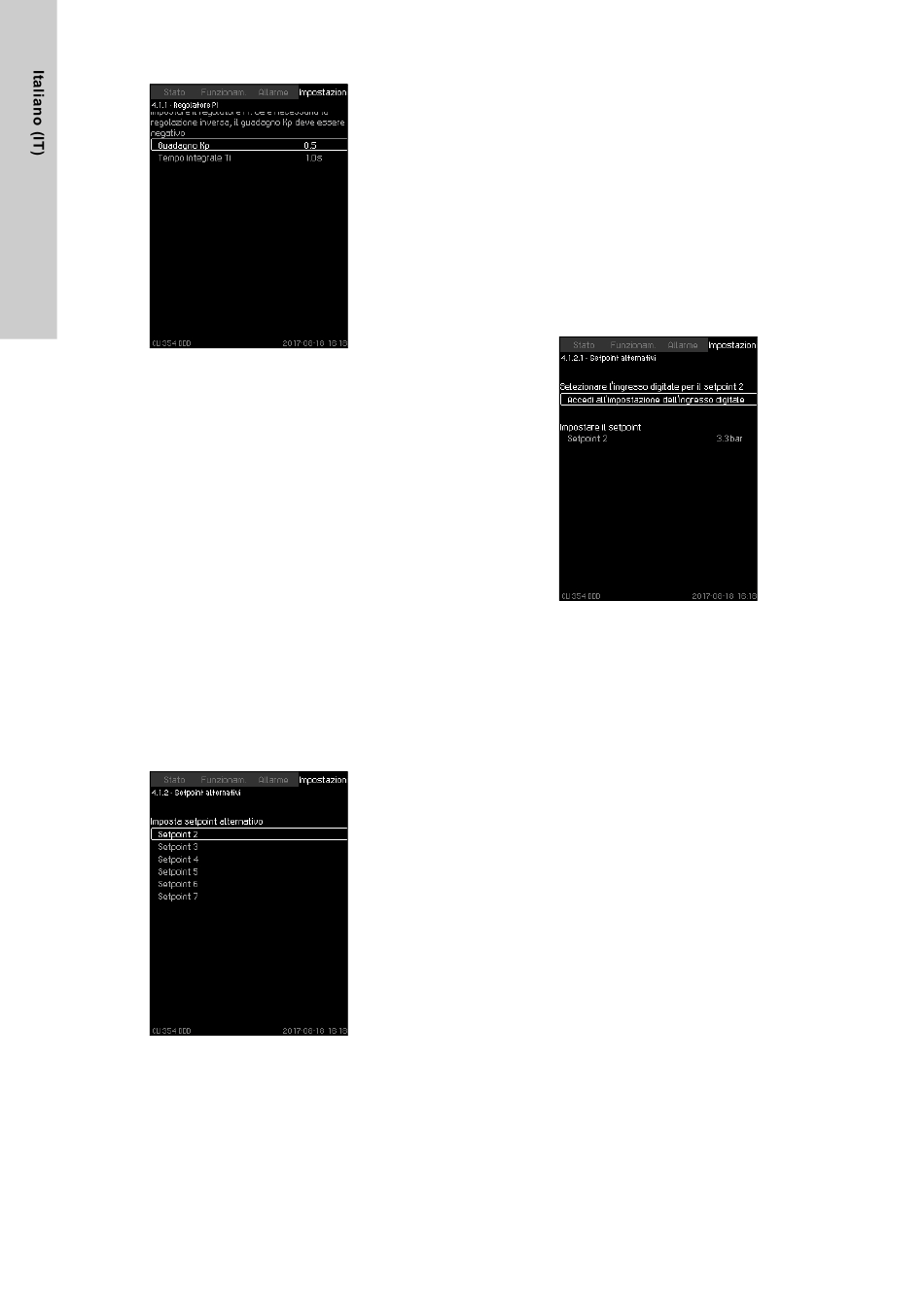

Fig. 43 Regolatore PI
Descrizione
L'impianto include un regolatore PI standard che assicura che la
pressione sia stabile e corrisponda ai setpoint dei sensori remoti.
È possibile regolare il regolatore PI se è necessaria una reazione
più veloce o più lenta alle variazioni del consumo.
Per ottenere una reazione più veloce, aumentare Kp e ridurre Ti.
Per ottenere una reazione più lenta, ridurre Kp e aumentare Ti.
Intervallo di impostazione
• Guadagno Kp: 0-30.
• Tempo integrale Ti: Da 0,1 a 3600 secondi.
Impostazione tramite quadro comandi
• Impostazioni
• Regolatore primario
• Regolatore PI.
1. Impostare il guadagno (Kp) e il tempo integrale (Ti).
Nota: Solitamente non è necessario regolare il Kp.
Impostazione di fabbrica
• Kp: 0,5
• Ti: 1 secondo.

8.7.3 Setpoint alternativi (4.1.2)

Fig. 44 Setpoint alternativi
280
Descrizione
Questa funzione consente di impostare fino a sei setpoint (da 2 a
7) in alternativa al setpoint primario (1). Il setpoint primario (1) è
impostato nel menu "Funzionam.".
Ogni setpoint alternativo può essere indirizzato manualmente ad
un ingresso digitale (DI) separato. Quando il contatto
dell'ingresso è chiuso, viene applicato il setpoint alternativo.
Se è stato selezionato più di un setpoint alternativo, e se i
setpoint sono attivi allo stesso tempo, l'unità CU 354 seleziona il
setpoint con il numero più basso.
Intervallo di impostazione
• Sei setpoint, dal N. 2 al N. 7.
Impostazione di fabbrica
Non sono stati selezionati setpoint alternativi.

8.7.4 Setpoint alternativi 2-7 (4.1.2.1 - 4.1.2.7)

Fig. 45 Setpoint alternativi 2-7
Per ciascun setpoint alternativo, selezionare l'ingresso digitale
per attivare il setpoint.
Impostazione tramite quadro comandi
• Impostazioni > Regolatore primario > Setpoint alternativi.
1. Selezionare setpoint alternativo.
2. Selezionare: Accedi all'impostazione dell'ingresso digitale.
Viene visualizzata la schermata
3. Impostare l'ingresso.
4. Premere [Indietro].
5. Selezionare la riga di menu del setpoint.
6. Impostare il setpoint.
Impostazione di fabbrica
Non sono stati impostati setpoint alternativi.
Ingressi digitali (4.3.7).
