8.3 Funktionsbeskrivelse
Funktionsbeskrivelsen er baseret på de fire hovedmenuer i
CU 354:
•
Status
•
Drift
•
Alarm
•
Indstillinger.
Funktionerne gælder for alle styringsvarianter medmindre andet
er angivet.
8.4 Status (1)
Dette billede vises når der tændes for strømforsyningen, og det
vises hvis betjeningspanelets knapper er uberørte i 15 minutter.
E
I
C
D

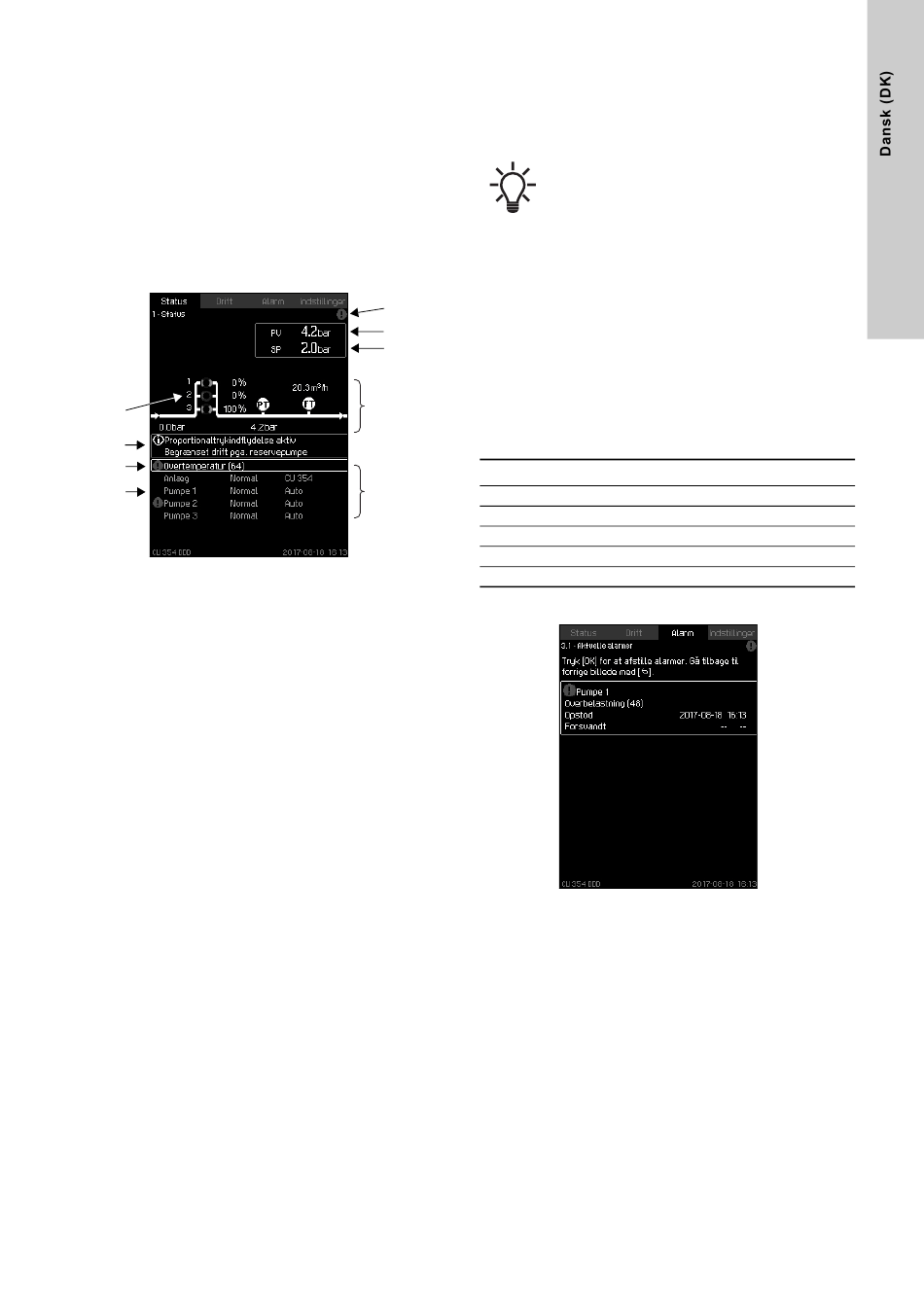

Fig. 18 Status
Beskrivelse
Der kan ikke foretages indstillinger i denne menu.
Den faktiske værdi (procesværdi, PV) for reguleringsparamente-
ren, almindeligvis "Afgangstryk", vises i øverste højre hjørne (G)
sammen med det valgte sætpunkt (SP) (H).
Den øverste halvdel af billedet (A) viser en grafisk illustration af
pumpeanlægget. De valgte måleparametre vises med sensor-
symbol og aktuel værdi.
I midten af billedet vises et informationsfelt (I) hvis der sker en af
disse hændelser:
•
Begrænset drift pga. reservepumpe
•
Proportionaltrykindflydelse aktiv (ved manuel drift)
•
Ekstern sætpunktsindflydelse aktiv
•
Alternativt sætpunkt aktivt
•
Trykforøgning ved lavt flow aktiv
•
Urprogram aktivt
•
Fjernstyret via Ethernet
•
Fjernstyret via GENI (RS-485)
•
Begrænset på grund af reduceret drift
•
Stoppet på grund af lavt flow.
Den nederste halvdel af billedet (B) viser følgende:
•
den seneste aktive alarm hvis der er en, og fejlårsagen med
fejlkoden i parentes
•
anlægsstatus med aktuel driftsform og styringskilde
•
anlægsstatus med aktuel driftsform.
Hvis der er opstået en fejl, vises et advarsels- eller
alarmsymbol i linjen (C) sammen med årsagen og
fejlkoden, f.eks. "Overtemperatur (64)".
Hvis fejlen har at gøre med en af pumperne, vises et advarsels-
eller alarmsymbol også foran statuslinjen (D) for den pågældende
pumpe. Samtidig skifter pumpestatusviseren (E) farve til gul eller
rød som beskrevet i tabellen nedenfor. Advarsels- eller alarm-
symbolet vises til højre i øverste linje i billedet (F). Så længe fej-
F
len er til stede, vises dette symbol i øverste linje i alle billeder.
G
Åbn en menulinje ved at vælge linjen med [Ned] eller [Op] og
H
trykke på [OK].
Billedet gør det muligt at åbne statusbilleder der viser følgende:
•
aktuelle alarmer
•
anlægsstatus
A
•
status for hver pumpe.
Beskrivelse af pumpestatusviser (E)
Pumpestatusviser
B
Roterer, lyser grønt
Lyser konstant grønt
Roterer, lyser gult
Lyser konstant gult
Lyser konstant rødt
8.4.1 Aktuelle alarmer (3.1)
Fig. 19 Aktuelle alarmer
Beskrivelse
Billedet viser aktive, ikke-afstillede alarmer og advarsler.
Se også afsnit
(3.2)
for yderligere oplysninger.
Beskrivelse
Pumpen kører.
Pumpe klar (kører ikke).
Advarsel. Pumpen kører.
Advarsel. Pumpe klar (kører ikke).
Alarm. Pumpen er stoppet.
8.6.2 Aktuelle alarmer (3.1)
og
8.6.3 Alarmlog
