8.7.10 Wartość zadana rampy (4.1.9)

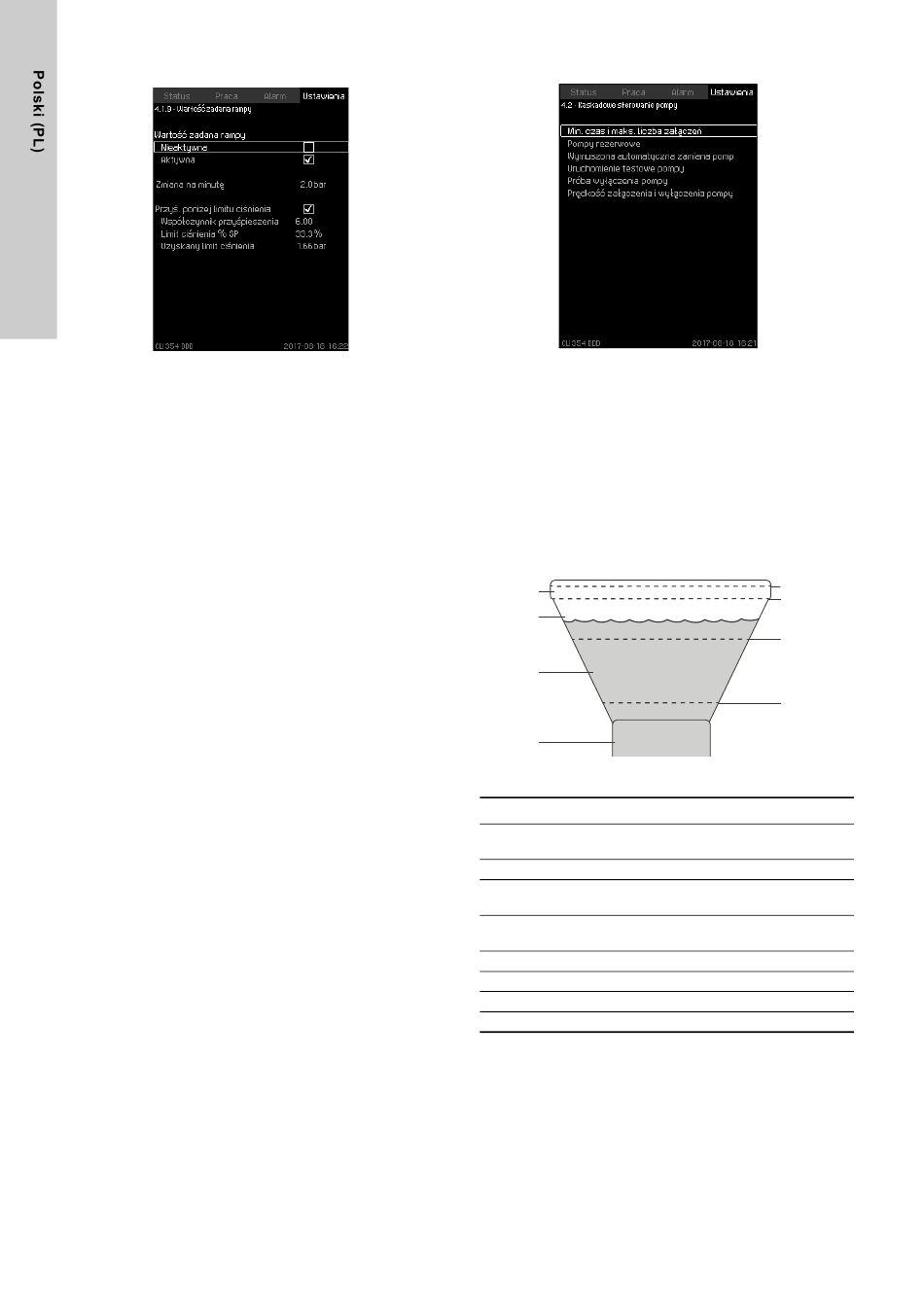

Rys. 57 Wartość zadana rampy
Opis
Kiedy ta funkcja jest włączona, wartość zadana będzie zmieniać
się stopniowo przez pewien czas zgodnie z ustawioną rampą.
Funkcja ta nie ma wpływu na opcje "Ciśnienie proporcjonalne"
i "Wpływ na wartość zadaną".
Istnieje możliwość włączenia funkcji "Przyś. poniżej limitu
ciśnienia" w celu zapewnienia łatwego rozruchu oraz
ograniczenia ryzyka występowania okresów zbyt niskiego
ciśnienia. Funkcja ta jest opcjonalna.
Zakres ustawień
Możliwe jest włączenie funkcji "Wartość zadana rampy" oraz
wybranie opcji "Zmiana na minutę".
"Współczynnik przyśpieszenia" umożliwia zwielokrotnienie
wartości "Zmiana na minutę". Powoduje to skrócenie czasu,
w którym wartość ciśnienia znajduje się poniżej wartości zadanej.
Funkcja pozostaje aktywna, dopóki wartość ciśnienia znajduje się
poniżej wartości "Uzyskany limit ciśnienia".
Ustawianie z poziomu panelu sterowania
• Ustawienia > Sterownik główny > Wartość zadana rampy.
1. Wybrać: Aktywna.
2. Ustawić: Zmiana na minutę.
Opcjonalnie
1. Włączyć: "Przyś. poniżej limitu ciśnienia".
2. Ustawić: "Współczynnik przyśpieszenia".
3. Ustawić: "Limit ciśnienia % SP".
4. Sprawdzić, czy wartość "Uzyskany limit ciśnienia" jest
prawidłowa.
Ustawienie fabryczne
Funkcja jest wyłączona.
348
8.7.11 Kaskadowe sterowanie pompy (4.2)
Rys. 58 Kaskadowe sterowanie pompy
Opis
Ta funkcja umożliwia wykorzystanie inteligentnej kontroli poziomu
do napełniania zbiorników. Inteligentna kontrola poziomu polega
na utrzymywaniu stałego poziomu w zbiorniku, zwykle pomiędzy
h a h . Pozwala to uzyskać stałe ciśnienie w rurach
max min
prowadzących do zbiornika i mniejszą liczbę uruchomień/
wyłączeń w porównaniu z tradycyjnym układem start/stop.
Podstawowe informacje na temat zbiornika, jak np. wysokość,
maksymalny i minimalny poziom, poziom płukania i poziom
wymiany wody, muszą zostać wprowadzone, aby kontrola
poziomu mogła działać.
1
2
3
4
Rys. 59 Wieża ciśnień
Poz. Opis
Wysokość przelewowa: obszar ochrony zbiornika
1
przed przelaniem
2 Pojemność robocza: pojemność robocza zbiornika
Pojemność awaryjna i/lub przeciwpożarowa: obszar
3
awaryjny
Nieużywana pojemność: obszar zbiornika, który nie
4
jest normalnie wykorzystywany
5 Poziom płukania (htop)
6 Max. poziom (hmax)
7 Min. poziom (hmin)
8 Poziom wymiany wody
Zakres ustawień
• Wysokość zbiornika
• Poziom płukania (htop)
• Max. poziom (hmax)
• Min. poziom (hmin)
• Poziom wymiany wody.
5
6
7
8
