Grundfos Control DDD Montage- Und Betriebsanleitung Seite 158

H
[m]
60
50
SP
40
A
30
20
10

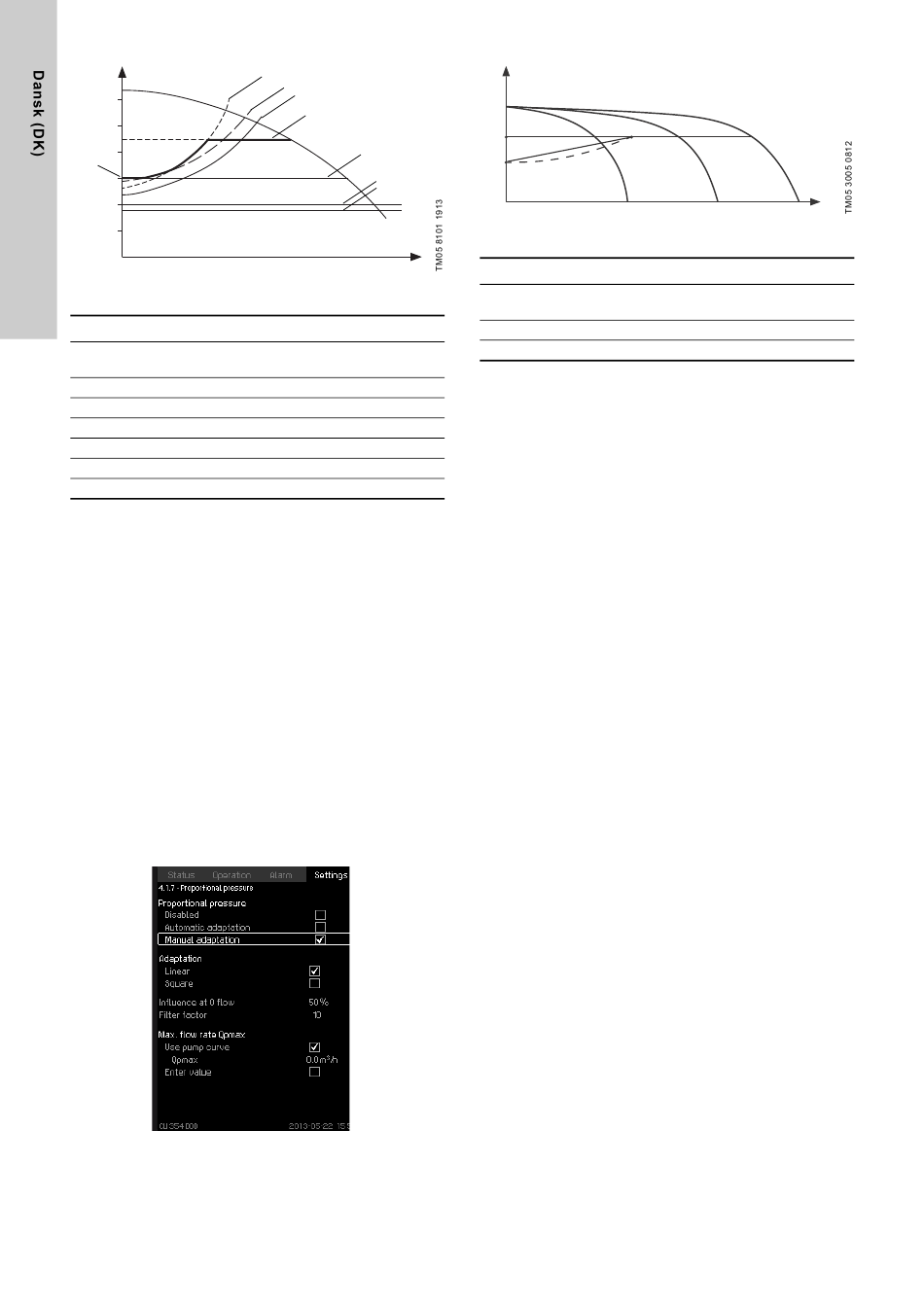

Fig. 54 Automatisk tilpasning af proportionaltrykkurven
Pos. Beskrivelse
Tryk ved 0 flow. Begyndelsespunkt for proportionaltryk-
A
regulering.
B1 Systemkarakteristik 1
B2 Systemkarakteristik 2
B3 Systemkarakteristik 3
C Proportionaltrykkurve
D Påkrævet minimumstryk ved pumpestation
E Påkrævet minimumstryk ved fjernsensorer
Funktionen har følgende formål:
• at øge komforten for brugeren
• at reducere rørlækager
• at minimere slitage af rør
• at reducere energiforbruget.
Indstillingsområde
• Valg af reguleringsform.
• Krævet minimumstryk.
Indstilling via betjeningspanel
• Indstillinger > Primær regulator > Proportionaltryk.
1. Vælg: Automatisk tilpasning: Aktiveret.
2. Indstil: Krævet minimumstryk.
Manuel tilpasning
Indstil funktionen til "Manuel tilpasning" for at indstille styringen til
at tilpasse sætpunktet automatisk til det faktiske flow for at kom-
pensere for flowafhængige dynamiske tab. I anlæg med CR-pum-
per kan pumpekurverne bruges til at beregne det maksimale flow
ved det valgte sætpunkt. Der kan indstilles en filterfaktor for at
forhindre udsving.
Fig. 55 Manuel tilpasning af proportionalt tryk
Tilpasningen kan være lineær eller kvadratisk. Se fig. 55.
158
B1
B2
B3
C
D
E
Q
H
C B
A
Fig. 56 Proportionaltryk, manuel tilpasning
Pos. Beskrivelse
Tryk ved 0 flow. Begyndelsespunkt for proportionaltryk-
A
regulering (indflydelse ved 0 flow = x % af sætpunkt)
B Qpmaks
C Sætpunkt
Funktionen har følgende formål:
• at kompensere for tryktab
• at reducere energiforbruget
• at øge komforten for brugeren.
Indstillingsområde
• Valg af reguleringsform
• Indflydelse ved 0 flow
• Estimeret flow
• Filterfaktor.
Indstilling via betjeningspanel
• Indstillinger > Primær regulator > Proportionaltryk.
1. Vælg: Aktiveret.
2. Vælg:
• Tilpasning
• Lineær / Kvadratisk.
3. Indstil: Indflydelse ved 0 flow.
4. Indstil: Filterfaktor.
5. Vælg: Brug pumpekurve eller Indtast værdi.
6. Indstil "Qpmaks" hvis du vælger "Indtast værdi".
Fabriksindstilling
Automatisk tilpasning.
Q
