8.7.23 Łagodny wzrost ciśnienia (4.3.3)

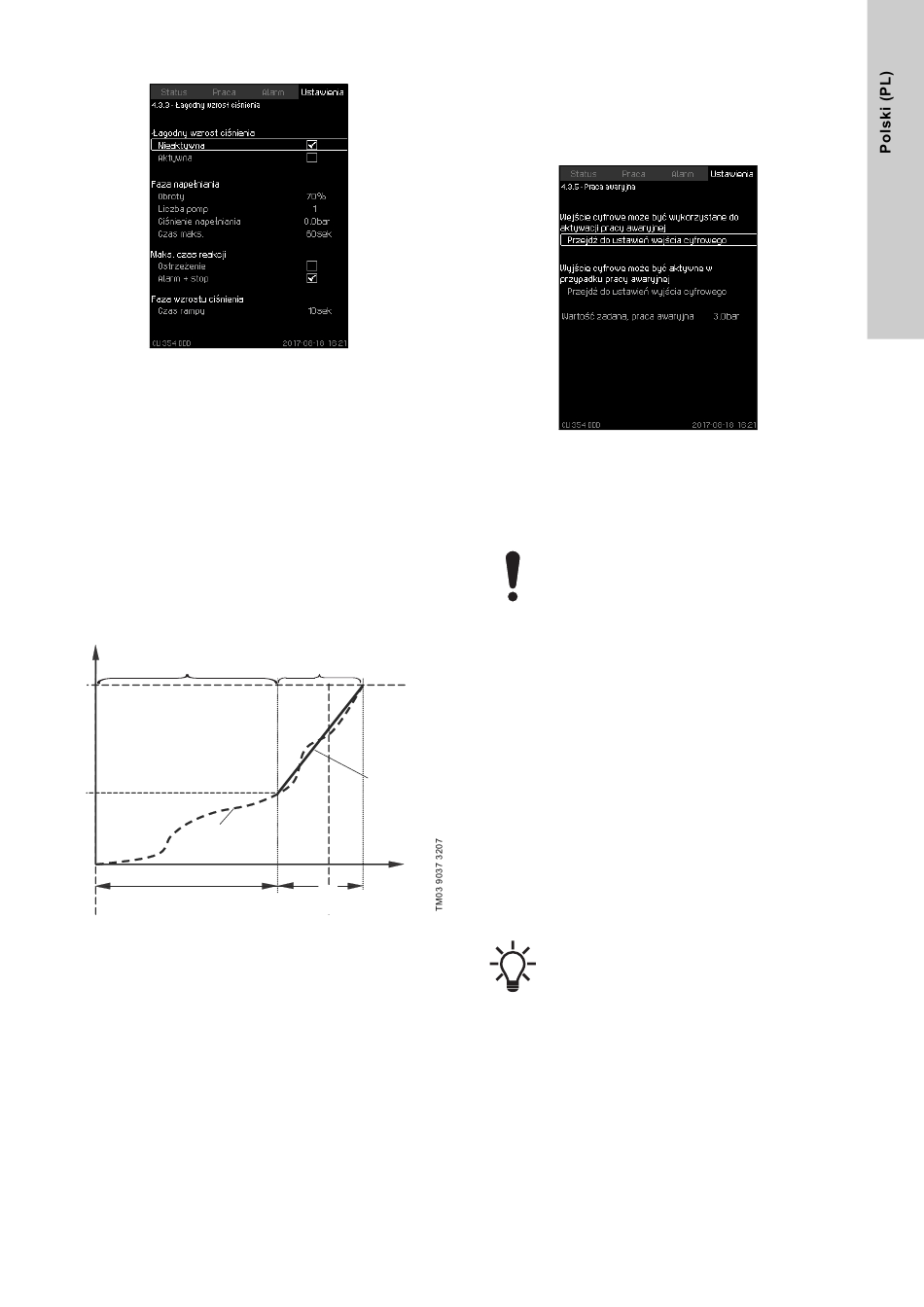

Rys. 73 Łagodny wzrost ciśnienia
Opis
Funkcja zapewnia płynne uruchomienie zestawu w przypadku np.
pustych rurociągów.
Rozruch odbywa się w dwóch fazach. Zob. rys. 74.
1. Faza napełniania
Rurociąg jest powoli wypełniany wodą. Po wykryciu przez
przetwornik ciśnienia obecności wody w rurociągach
rozpoczyna się faza druga.
2. Faza wzrostu ciśnienia
Ciśnienie w instalacji wzrasta do momentu osiągnięcia
wartości zadanej. Ciśnienie wzrasta przez ustawiony czas
rampy. Brak osiągnięcia wartości zadanej w określonym
czasie może prowadzić do wyświetlenia ostrzeżenia lub
alarmu i wyłączenia pomp.
H [m]
1. Faza napełniania
Czas napełniania
Rys. 74 Fazy napełniania i wzrostu ciśnienia
Zakres ustawień
• prędkość pompy
• liczba pomp
• ciśnienie napełniania
• maks. czas napełniania
• ostrzeżenie lub alarm + stop
• czas rampy dla fazy wzrostu ciśnienia.
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > Funkcja stop > Łagodny
wzrost ciśnienia.
1. Wybrać i ustawić:
• Obroty
• Liczba pomp
• Ciśnienie napełniania
• Czas maks..
2. Wybrać: Ostrzeżenie lub Alarm + stop.
2. Faza wzrostu
ciśnienia
Czas [s]
Czas rampy
3. Ustawić: Czas rampy.
4. Wybrać: Aktywna.
Ustawienie fabryczne
Funkcja jest wyłączona.
8.7.24 Praca awaryjna (4.3.5)
Rys. 75 Praca awaryjna
Opis
Jeżeli ta funkcja jest włączona, pompy będą pracować bez
względu na ostrzeżenia i alarmy. Pompy będą pracować zgodnie
z ustawioną specjalnie dla tej funkcji wartością zadaną.
W przypadku awarii przetwornika pompy główne
i rezerwowe będą pracować z prędkością 100 %.
Zakres ustawień
• Ustawienia wejścia cyfrowego
(4.3.7)).
• Ustawienia wyjścia cyfrowego
(4.3.9)).
• Ustawienia wartości zadanej dla trybu Praca awaryjna.
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > Funkcja stop > Praca
awaryjna > Przejdź do ustawień wejścia cyfrowego.
1. Wybrać wejście cyfrowe.
2. Wybrać: Praca awaryjna.
3. Przycisk wstecz 2 razy.
4. Wybrać: Przejdź do ustawień wyjścia cyfrowego.
5. Wybrać wyjście cyfrowe.
6. Wybrać: Praca awaryjna.
7. Przycisk wstecz 2 razy.
8. Ustawić: Wartość zadana, praca awaryjna.
Jeżeli ta funkcja została skonfigurowana w sposób
opisany powyżej, można ją również aktywować
z poziomu ekranu
(8.7.25 Wejścia cyfrowe
(8.7.30 Wyjścia cyfrowe
Tryb pracy zestawu (2.1.1).
