8.5 Funzionam. (2)

In questo menu è possibile impostare dei parametri di base, come
setpoint, modalità di funzionamento, modalità di regolazione e
regolazione individuale delle pompe.
8.5.1 Funzionam. (2)
A
C

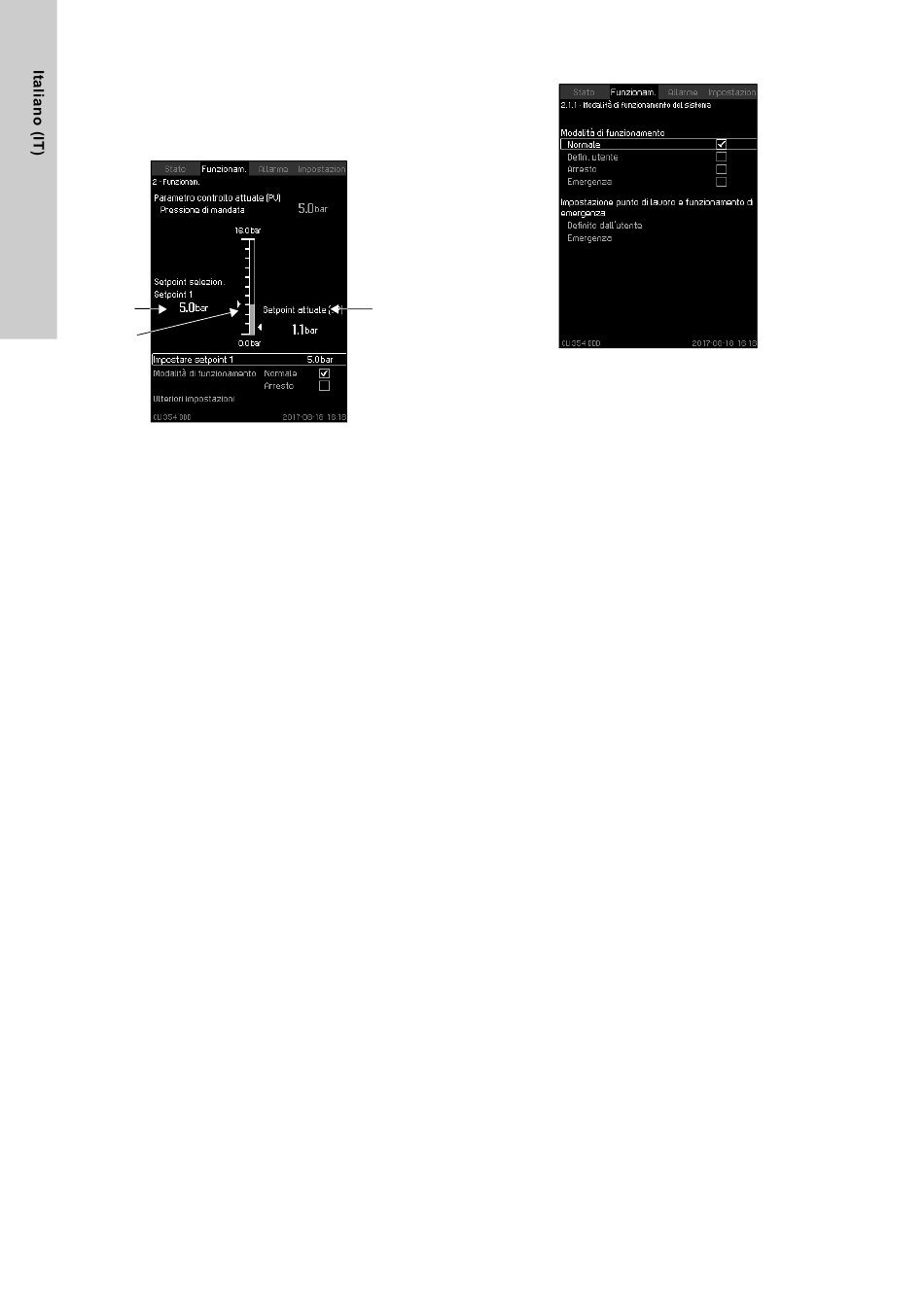

Fig. 32 Funzionam.
Descrizione
La colonna mostra la gamma di impostazione corrispondente alla
gamma del sensore di pressione di mandata primario, qui 0-16
bar.
A sinistra della colonna viene visualizzato il setpoint selezionato
1 (A), ovvero il valore impostato nella schermata.
A destra della colonna viene visualizzato il setpoint (B) effettivo,
ovvero il setpoint che funge da riferimento per il regolatore PI. Se
non è stato selezionato alcun tipo di influenza del setpoint
esterno, i due valori saranno identici. Il valore misurato ("Pres-
sione di mandata") viene visualizzato come parte in grigio della
colonna (C). Vedi sezioni 8.7.5 Influenza del setpoint esterno
(4.1.3) e 8.7.6 Impostazione della funzione di influenza
Sotto la schermata è presente una riga di menu per l'imposta-
zione del setpoint 1 e la selezione della modalità di funziona-
mento, incluse le modalità di funzionamento "Normale" e "Arre-
sto". È possibile selezionare ulteriori impostazioni: modalita di
funzionamento dell'impianto e regolazione individuale della
pompa.
Intervallo di impostazione
Setpoint del sensore di pressione di mandata primario.
Modalità di funzionamento.
Impostazione tramite quadro comandi
Setpoint
• Funzionam. > Impostare setpoint 1.
Impostare il valore.
Mod. di funz.
• Funzionam.
Selezionare: Normale / Arresto.

Ulteriori impostazioni

• Funzionam. > Ulteriori impostazioni.
Selezionare una delle impostazioni riportate di seguito:
• Modalità di funzionamento del sistema. Vedi sezione
8.5.2 Modalità di funzionamento del sistema
• Setpoint alternativi. Vedi sezione
(2.1.3).
• Controllo individuale delle pompe. Vedi sezione
1-6 (2.1.4.1 - 2.1.4.6).
Impostazione di fabbrica
L'impostazione viene eseguita nella procedura di avviamento gui-
data e dipende dall'applicazione.
274
B
(4.1.3.2).
(2.1.1).
8.5.3 Setpoint alternativi
8.5.5 Pompa
8.5.2 Modalità di funzionamento del sistema (2.1.1)
Fig. 33 Modalità di funzionamento del sistema
Descrizione
L'impianto può essere impostato su quattro diverse modalità di
funzionamento. "Normale" è l'impostazione tipica. Vedi sezione
8.4.3 Mod. di funz. (1.2.1).
Le prestazioni di queste modalità di funzionamento possono
essere impostate in questo menu:
• Defin. utente
• Emergenza.
Intervallo di impostazione
• Normale
• Defin. utente
• Arresto
• Emergenza.
Impostazione tramite quadro comandi
• Funzionam. > Ulteriori impostazioni > Modalità di funziona-
mento del sistema > Modalità di funzionamento.
Selezionare la riga desiderata nella parte inferiore della scher-
mata per impostare le prestazioni per l'esecuzione di "Punto di
lavoro definito dall'utente" o "Funzionamento di emergenza". Vedi
sezioni – Potenza nominale Pnom.
emergenza (4.3.5).
Impostazione di fabbrica
Normale.
e 8.7.24 Funzionamento di
