5. Painel de controlo
O painel de controlo na tampa frontal do armário de controlo
inclui um visor, vários botões e dois indicadores luminosos. O
painel de controlo permite a configuração e a monitorização
manuais do rendimento do sistema.
1

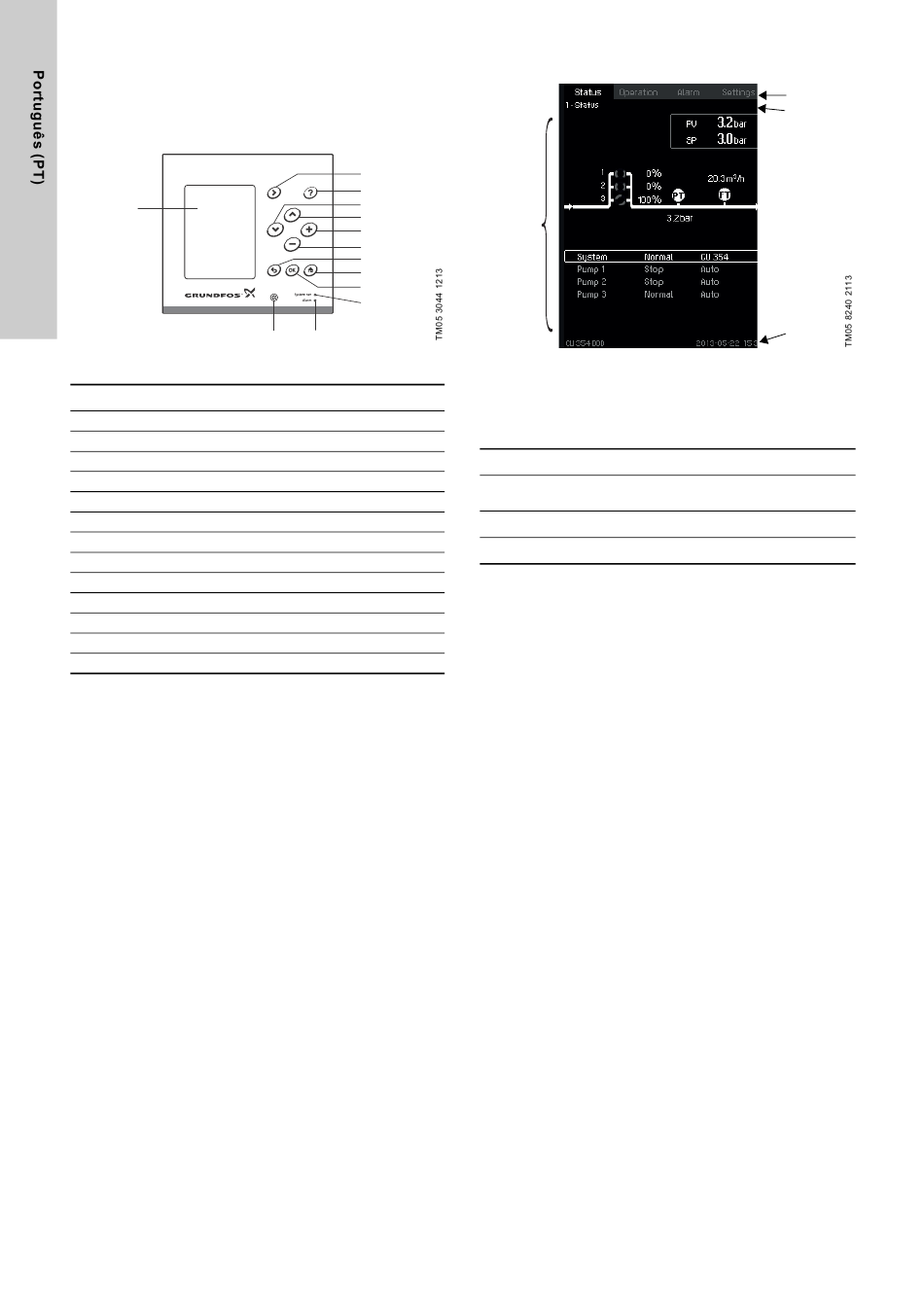

Fig. 2
Painel de controlo
Pos.
Descrição
1
Visor
2
Seta para a direita
3
Ajuda
4
Para cima
5
Para baixo
6
Mais
7
Menos
8
Retroceder
9
Home
10
OK
11
Indicador luminoso, funcionamento (verde)
12
Indicador luminoso, avaria (vermelho)
13
Luminosidade
384
2
3
5
4
6
7
8
9
10
11
13
12
5.1 Visor
D
Fig. 3
Design do visor
5.1.1 Linha de menu
A linha de menus (A) encontra-se ilustrada na fig. 3.
O visor tem quatro menus principais:
Estado
Indicação do estado do sistema
Alteração dos parâmetros de funcionamento, por
Operação
exemplo, o valor de ajuste
Alarme
Registo de alarmes para deteção de avarias
Ajustes
Alteração das configurações
5.1.2 Linha superior
A linha superior (B) encontra-se ilustrada na fig. 3. Apresenta as
seguintes indicações:
•
o número e título do visor (lado esquerdo)
•
menu selecionado (esquerda)
•
o símbolo de alarme em caso de alarme (lado direito)
•
o símbolo de aviso em caso de aviso (lado direito)
•
o símbolo das configurações se tiver sido selecionado o
idioma de serviço (lado direito).
5.1.3 Ilustração gráfica
A ilustração gráfica (D) pode apresentar um estado, uma indica-
ção ou outros elementos, dependendo da posição na estrutura
de menus.
A ilustração pode apresentar o sistema completo ou parte dele,
bem como diversas configurações.
5.1.4 Barra de deslocamento
Se a lista de elementos de ilustração exceder o visor, os símbo-
los dos botões [Cima] e [Baixo] surgem na barra de desloca-
mento à direita. Percorra as listas para cima e para baixo utili-
zando estes botões.
5.1.5 Linha inferior
A linha inferior (C) indica o tipo de controlador, a data e a hora.
A
B
C
