8.7.5 Zew. wpływ na wartość zad. (4.1.3)

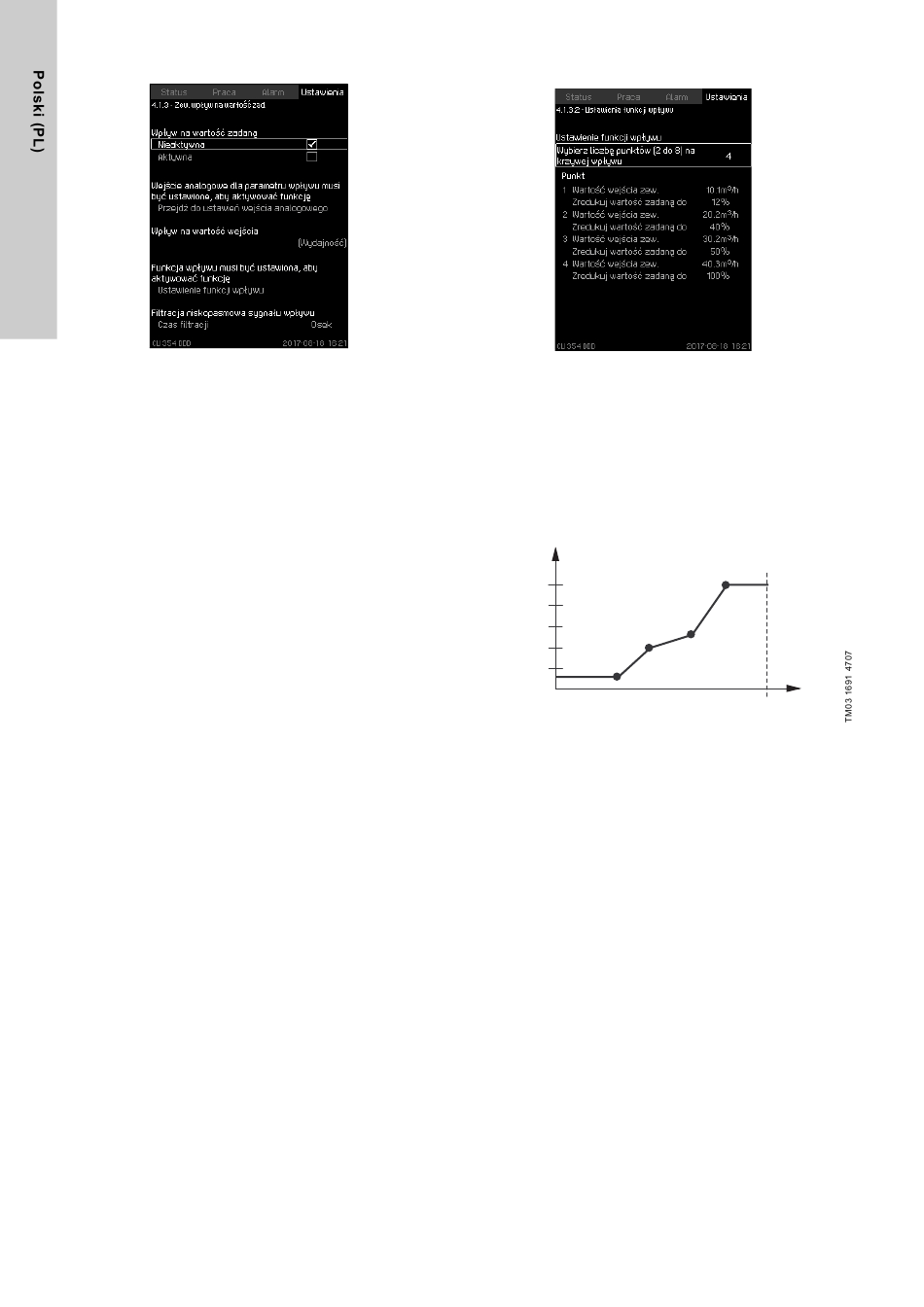

Rys. 46 Zew. wpływ na wartość zad.
Opis
Funkcja umożliwia ustawienie parametrów mierzonych tak, aby
wpływały na wartość zadaną. Zwykle jest to sygnał analogowy
z przetwornika przepływu bądź podobnego przetwornika.
W rozdziale 9. Parametry pomiarowe
i możliwych lokalizacji dostępnych przetworników.
Przykładowo wartość zadana dostosowana jest do parametrów,
które mogą wpływać na ciśnienie tłoczenia zestawu. Parametry
mające wpływ na osiągi zestawu wyświetlane są w procentach od
0 do 100 %. Mogą one wyłącznie zredukować wartość zadaną,
ponieważ wpływ podany w procentach podzielonych przez
100 mnożony jest przez wybraną wartość zadaną:
Aktualna wartość zadana (SP) = wybrana wartość zadana
x wpływ (1) x wpływ (2)
Wartości wpływów mogą być ustawiane indywidualnie.
Filtr dolnoprzepustowy zapewnia wygładzenie wartości
mierzonych, które wpływają na wartość zadaną. W rezultacie
zmiany wartości zadanej są stabilne.
Zakres ustawień
• Sygnał 0-100 %
• Ciśnienie wlotowe
• Ciśnienie tłoczenia
• Ciśnienie zewnętrzne
• Różnica ciśnień, pompa
• Różnica ciśnień, zewnętrzna
• Wydajność
• Poziom zbior., strona tłoczna
• Poziom zbior., strona ssawna
• Temperatura zasilania
• Temperatura otoczenia.
Ustawianie z poziomu panelu sterowania
• Ustawienia > Sterownik główny > Zew. wpływ na wartość zad.
> Wpływ na wartość wejścia. Pojawi się lista dostępnych
parametrów.
1. Wybrać parametr, który ma wpływać na wartość zadaną.
2. Nacisnąć przycisk wstecz.
3. Ustawić funkcję wpływu.
(Zob. rozdział 8.7.6 Ustawienia funkcji wpływu
4. Ustawić liczbę punktów.
5. Ustawić: Wartość wejścia zew. (punkt 1).
6. Ustawić w procentach: Zredukuj wartość zadaną do (punkt 1).
7. Powtórzyć kroki od 4 do 6 dla wszystkich żądanych parametrów.
8. Nacisnąć przycisk wstecz.
9. Ustawić w sekundach: Czas filtracji.
10. Wybrać: Aktywna.
Ustawienie fabryczne
Funkcja jest wyłączona.
344
znajduje się opis rodzaju
(4.1.3.2).)
8.7.6 Ustawienia funkcji wpływu (4.1.3.2)
Rys. 47 Ustawienia funkcji wpływu
Opis
Menu pozwala na ustawienie zależności pomiędzy mierzonym
parametrem, który ma wpływać na wartość zadaną, a żądaną
wartością wpływu wyrażoną w procentach.
Zależność tę ustawia się przez wprowadzenie, za pośrednictwem
panelu sterowania, wartości do tabeli zawierającej maksymalnie
osiem punktów.
Przykład:
Wpływ na wartość zadaną [%]
100
80
60
2
40
1
20
Rys. 48 Zależność pomiędzy wpływem na wartość zadaną
a wydajnością
Sterownik narysuje linię prostą pomiędzy punktami.
Linia pozioma prowadzona jest od wartości minimalnej
odpowiedniego przetwornika (w przykładzie: 0 m
pierwszego punktu. To samo dzieje się w przypadku linii
prowadzonej pomiędzy ostatnim punktem a maksymalną
wartością przetwornika (przykład: 50 m
Zakres ustawień
Można wybrać dwa do ośmiu punktów. Każdy punkt określa
zależność pomiędzy wartością parametru, który ma wpływać na
wartość zadaną, a wpływem wartości.
Ustawianie z poziomu panelu sterowania
• Ustawienia > Sterownik główny > Zew. wpływ na wartość zad..
1. Ustawić funkcję wpływu.
2. Ustawić liczbę punktów.
3. Ustawić: Wartość wejścia zew. (punkt 1).
4. Ustawić w procentach: Zredukuj wartość zadaną do (punkt 1).
5. Powtórzyć kroki od 2 do 4 dla wszystkich żądanych
parametrów.
Ustawienie fabryczne
Funkcja jest wyłączona.
4
3
50
3
Wydajność [m /h]
3
/h) do
3
/h).
