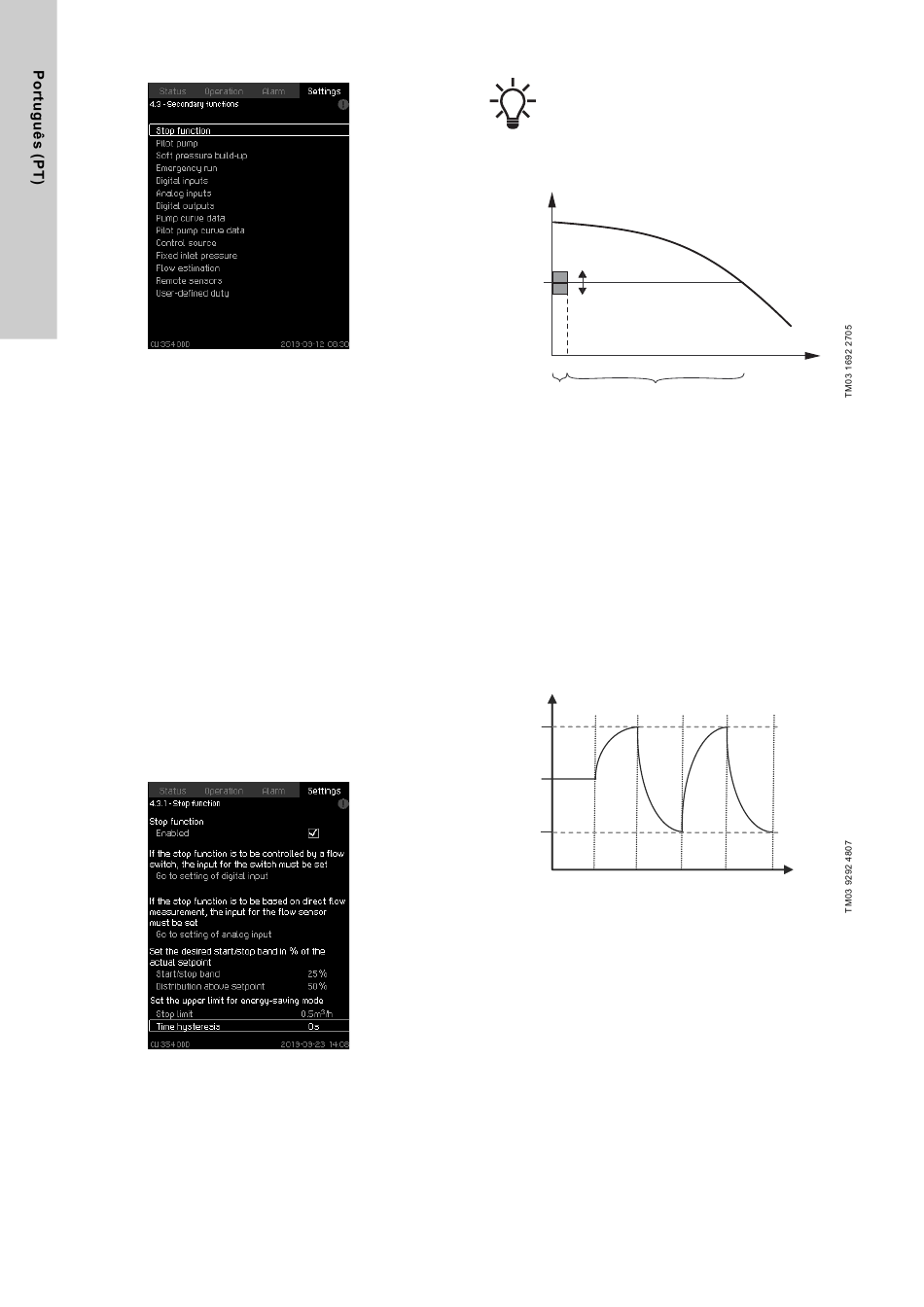

8.7.20 Funções secund. (4.3)
Fig. 68 Funções secund.
Descrição
No visor, pode configurar as funções que são secundárias em
relação ao funcionamento normal do sistema. As funções secun-
dárias são aquelas que oferecem funcionalidades adicionais.
O visor permite a abertura dos seguintes visores específicos:
•
Função stop (4.3.1)
•
Bomba piloto (4.3.2)
•
Acumul. suave pressão (4.3.3)
•
Entradas dig. (4.3.7)
•
Entradas analóg. (4.3.8)
•
Saídas digitais (4.3.9)
•
Saídas analóg. (4.3.10)
•
Func.emergência (4.3.5)
•
Dados da curva da bomba piloto (4.3.18)
•
Caract.curva bomba (4.3.19)
•
Fonte controlo (4.3.20)
•
Pressão fixa entrada (4.3.22)
•
Estimativa caudal (4.3.23)
•
Operação reduzida (4.3.24)
•
Sensores remotos
(4.3.25).
8.7.21 Função stop (4.3.1)
Fig. 69 Função stop
Descrição
A função é utilizada para parar a última bomba caso não haja
consumo ou se este for muito reduzido.
Objetivo da função:
•
poupar energia
•
evitar o aquecimento das faces do empanque devido ao
aumento de fricção mecânica em resultado da refrigeração
reduzida por parte do líquido bombeado
•
evitar o aquecimento do líquido bombeado.
416
Quando há uma bomba piloto ligada ao sistema, os
parâmetros da função de paragem serão válidos
para a bomba pilooto e não para a bomba principal,
uma vez que a bomba piloto será a última em funcio-
namento.
A descrição da função de paragem aplica-se a todos os sistemas
DDD.
H
Banda de arranque/
Hset
paragem
Qmin
Funcionamento normal
Fig. 70 Banda de arranque/paragem
Quando a função de paragem está ativada, o funcionamento é
monitorizado de forma contínua para detetar um caudal reduzido.
Quando o CU 354 deteta ausência de caudal ou caudal reduzido
(Q < Qmin), altera de funcionamento de pressão constante para
controlo on/off da última bomba em funcionamento.
Antes de parar, a bomba aumenta a pressão para um valor cor-
respondente a Hset mais (distribuição acima do valor de ajuste /
100) x banda de arranque/paragem. A bomba é reiniciada
quando a pressão for Hset menos (100-distribuição acima do
valor de ajuste) / 100 x a banda de arranque/paragem. Consulte
a fig. 71. A banda de arranque/paragem pode ser distribuída à
volta do valor de ajuste.
A
B
Paragem
Arranque
Paragem: Hset + 0,5 x banda de arranque/paragem
Arranque: Hset - 0,5 x banda de arranque/paragem
Fig. 71 Funcionamento on/off
O caudal é medido pelo CU 354 quando a bomba se encontra no
período de paragem. Enquanto o caudal for inferior a Qmin, a
bomba funciona em on/off. Se o caudal aumentar para um valor
acima do Qmín, a bomba volta ao funcionamento normal, Hset.
Hset é igual ao valor de ajuste efetivo. Consulte a secção
ajuste
(1.2.2).
Q
A: Funcionamento normal
B: Pressurização
C: Paragem
C
B
C
Valor
