6.1.1 Pumper
Control DDD er konstrueret til regulering af pumper til vandforsy-
ning.
Hovedpumperne i anlægget skal være af samme
type og størrelse.
6.1.2 Styringsvariant
Control DDD er inddelt i tre grupper på basis af styringsvariant:
Styrings-
Beskrivelse
variant
To til seks Grundfos-pumper med integreret fre-
-E
kvensomformere (0,37 - 22 kW).
To til seks pumper tilsluttet en Grundfos CUE-fre-
-EC
kvensomformer - én pr. pumpe.
To til seks pumper tilsluttet VFD-frekvensomfor-
-EF
mere - én pr. pumpe.
Se også afsnit 7. Oversigt over
6.1.3 Fjernsensor
Fjernsensoren logger trykket i vandforsyningsnettet ved slutbru-
geren eller det kritiske punkt. Én gang i døgnet sendes de log-
gede data som sms til styringen via GSM-netværket. Dataene
kombineres med data fra de andre fjernsensorer for at danne en
model af forsyningsnettet. Sensorerne kan indstilles til at give en
advarsel hvis trykket kommer under en brugerdefineret grænse.
Se også monterings- og driftsinstruktionen til Sofrel LS42-logge-
ren og XiLog-sensoren.

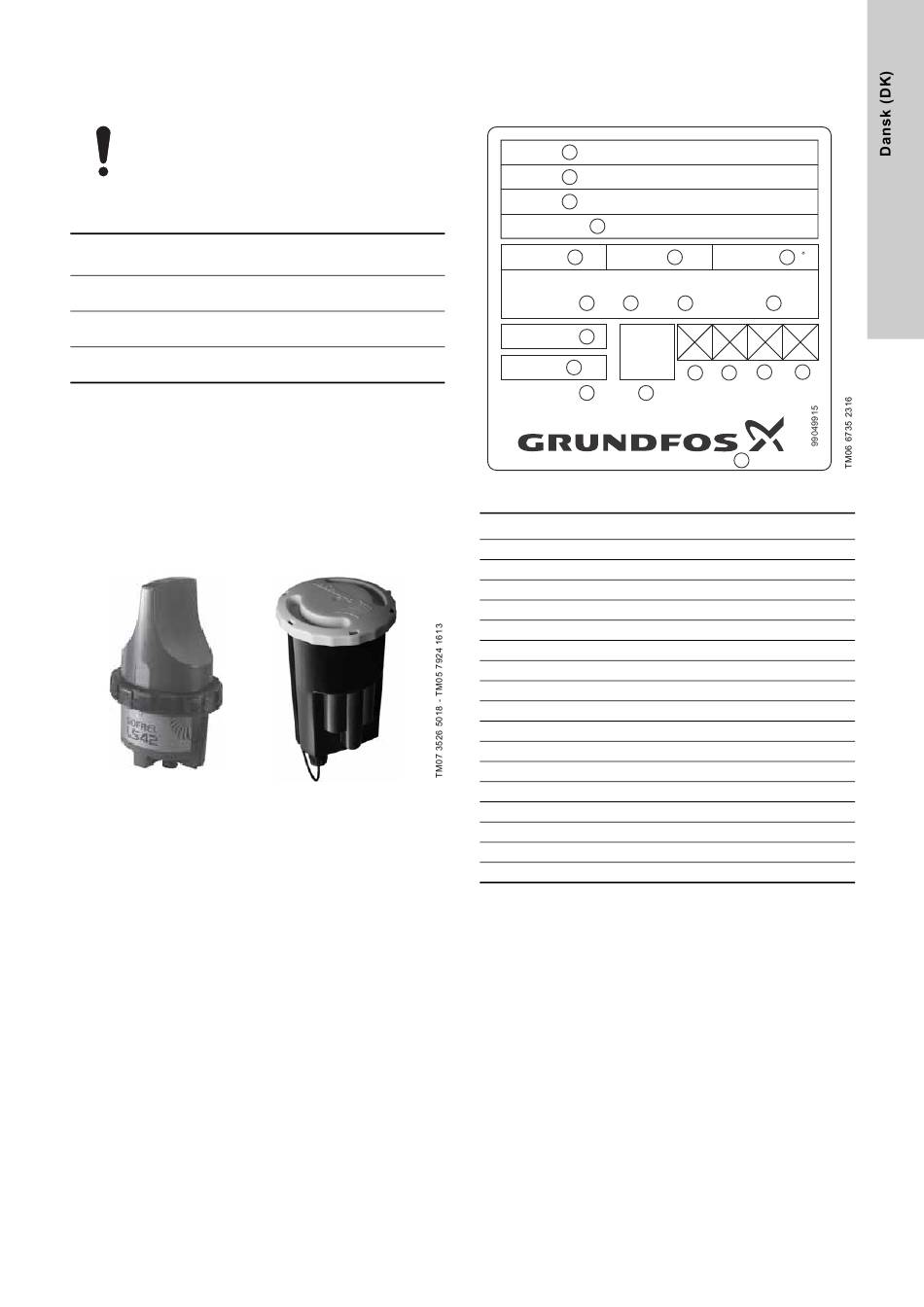

Fig. 6 Sofrel LS42-logger og XiLog-sensor
styringsvarianter.

6.2 Identifikation

6.2.1 Typeskilt
Typeskiltet er placeret på styreskabet.
Type: 1
Model: 2
3
Mains:
4
Order NO.:
In: A Icc:
5
No. I
min
8 9
Pumps: A
12
IP Class:
QR
code
13 kg
Weight:
MADE IN XXX 14 15
DK - 8850 - Bjerringbro - Denmark
Fig. 7 Typeskilt
Pos. Beskrivelse
1 Typebetegnelse
2 Model (Delnr., SAP-serienr., år og uge)
3 Forsyningsspænding
4 Ordrenummer
5 Mærkestrøm [A]
6 Mærkekortslutningsstrøm [kA]
7 Maksimumsomgivelsestemperatur [°C]
8 Antal hovedpumper
9 Pumpens minimumsstrøm [A]
10 Pumpens maksimumsstrøm [A]
11 Startmetode
12 Kapslingsklasse
13 Nettovægt
14 Oprindelsesland
15 QR-kode
16-19 Godkendelsesmærker
20 Virksomhedsadresse
kA T : C
6 7
ambmax
I Starting Method
max
10 11
A
1 2 3 4
16 17 18 19
20
