8.7.20 Funkcje pomocnicze (4.3)

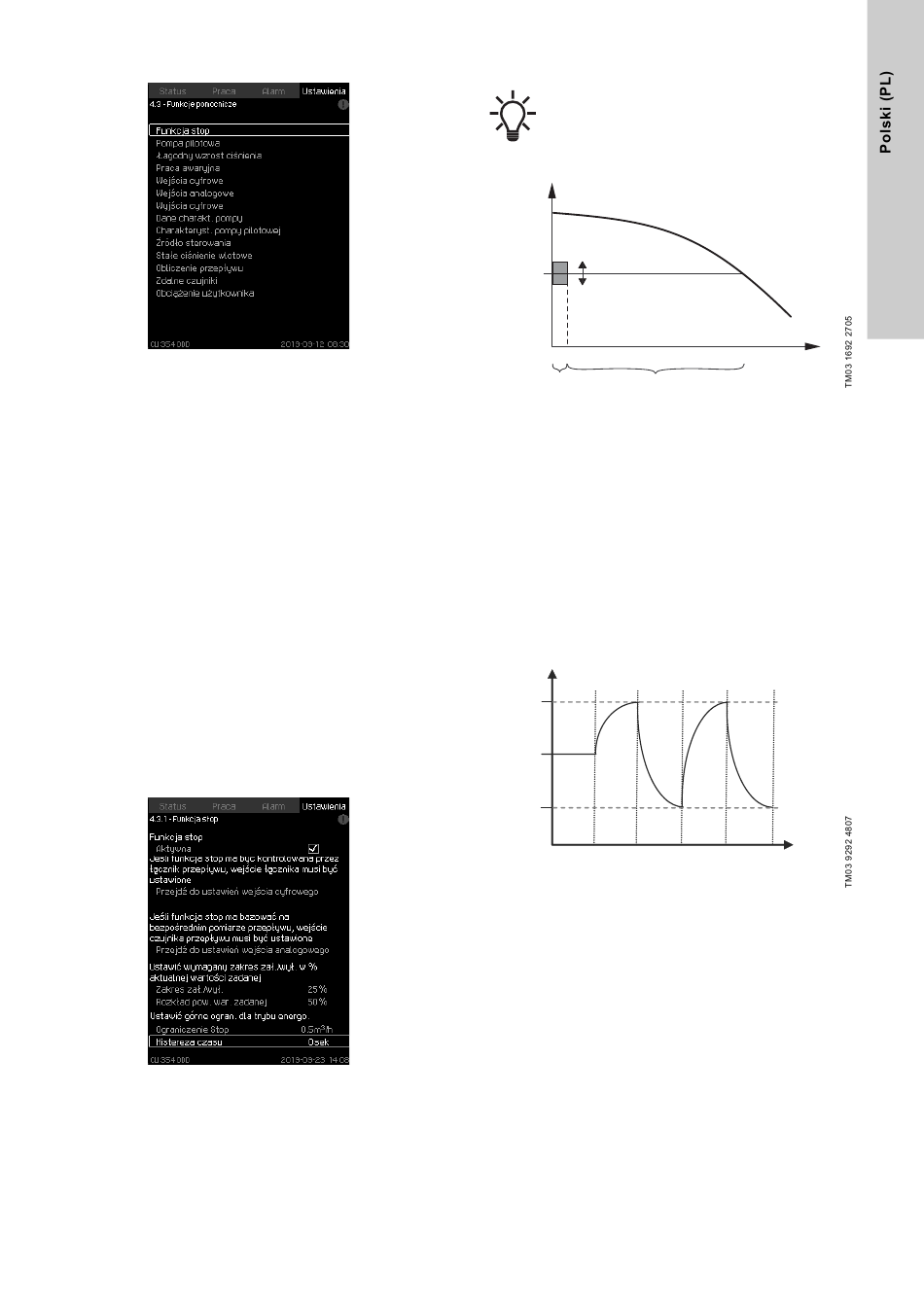

Rys. 68 Funkcje pomocnicze
Opis
Z poziomu tego ekranu można skonfigurować funkcje podrzędne
związane z normalną pracą zestawu. Funkcje podrzędne oferują
dodatkowe funkcjonalności.
Z poziomu tego ekranu można przejść do następujących ekranów
szczegółowych:
• Funkcja stop (4.3.1)
• Pompa pilotowa (4.3.2)
• Łagodny wzrost ciśnienia (4.3.3)
• Wejścia cyfrowe (4.3.7)
• Wejścia analogowe (4.3.8)
• Wyjścia cyfrowe (4.3.9)
• Wyjścia analogowe (4.3.10)
• Praca awaryjna (4.3.5)
• Charakteryst. pompy pilotowej (4.3.18)
• Dane charakt. pompy (4.3.19)
• Źródło sterowania (4.3.20)
• Stałe ciśnienie wlotowe (4.3.22)
• Obliczenie przepływu (4.3.23)
• Praca zredukowana (4.3.24)
• Zdalne czujniki (4.3.25).
8.7.21 Funkcja stop (4.3.1)
Rys. 69 Funkcja stop
Opis
Ta funkcja umożliwia wyłączenie ostatniej pompy w przypadku
braku lub małego zużycia energii przez tę pompę.
Celem tej funkcji jest:
• oszczędność energii,
• zapobieganie nagrzewaniu się powierzchni uszczelnienia wału
z powodu wzrostu tarcia mechanicznego wskutek
zmniejszenia chłodzenia pompowaną cieczą,
• zapobieganie nagrzewaniu się tłoczonej cieczy.
Gdy pompa pilotowa jest podłączona do zestawu,
parametry funkcji stop będą dotyczyły pompy
pilotowej, a nie pompy głównej, ponieważ pompa
pilotowa będzie ostatnią pracującą pompą
Opis funkcji stop dotyczy wszystkich zestawów DDD.
H
Zakres zał./wył.
Hset
Qmin
Praca normalna
Rys. 70 Zakres zał./wył.
Po aktywowaniu funkcji stop działanie zestawu jest ciągle
monitorowane pod kątem niskiego natężenia przepływu.
W przypadku wykrycia braku lub małego przepływu (Q < Qmin)
sterownik CU 354 zmieni tryb regulacji ostatniej pompy ze
stałego ciśnienia na zał./wył.
Przed wyłączeniem pompa zwiększy ciśnienie do wartości
odpowiadającej Hset + (zakres powyżej wartości zadanej/100)
x zakres zał./wył. Pompa zostanie ponownie załączona, kiedy
ciśnienie osiągnie wartość Hset - (100-zakres powyżej wartości
zadanej) / 100 x zakres zał./wył. Zob. rys. 71. Zakres zał./wył.
może być rozmieszczony wokół wartości zadanej.
A B
Stop
Start
pompy
Zatrzymanie: Hset + 0.5 x zakres zał./wył.
Uruchomienie: Hset - 0.5 x zakres zał./wył.
Rys. 71 Praca zał./wył. (przerywana)
Sterownik CU 354 mierzy natężenie przepływu, kiedy pompa nie
pracuje. Dopóki natężenie przepływu jest niższe od Qmin,
pompa będzie pracować w trybie zał./wył. Jeżeli natężenie
przepływu zwiększy się powyżej Qmin, pompa powróci do
normalnej pracy (Hset). Wartość Hset jest równa aktualnej
wartości zadanej. Zob. rozdział
Q
A: Praca normalna
B: Podnoszenie ciśnienia
C: Stop
C B C
Wartość zad. (1.2.2).
