8.4.7 模拟量输入 (1.2.5)

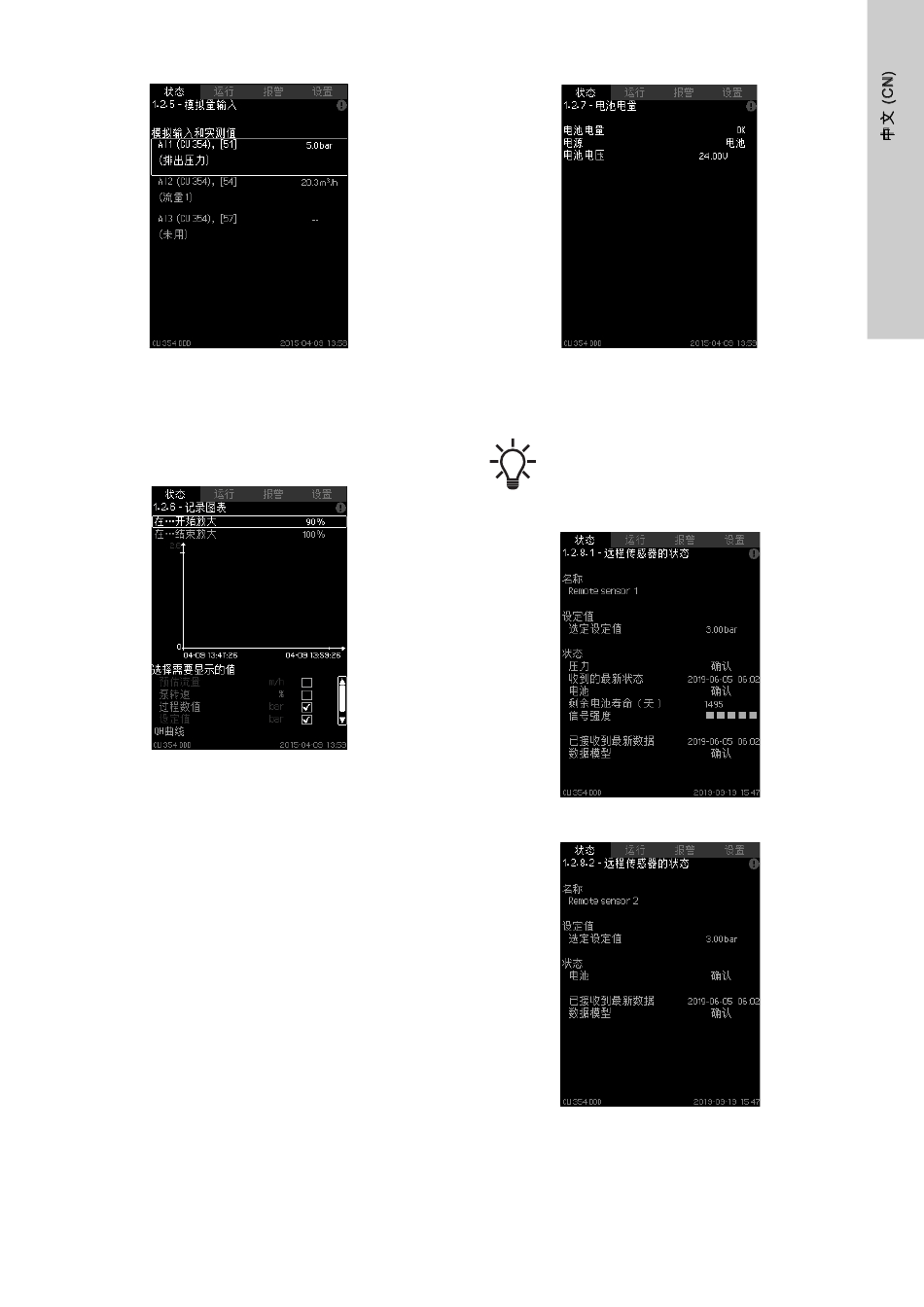

图 25 模拟量输入
描述
此画面可提供模拟输入和各输入测量值的总览。 见章节
量输入 (4.3.8) 、 8.7.27 模拟量输入 (4.3.8.1 - 4.3.8.7)
拟输入和实测值 (4.3.8.1.1 - 4.3.8.7.1)
8.4.8 记录图表 (1.2.6)
图 26 记录图表
描述
此画面显示储存在控制器中的记录数据。
在 记录值 (4.4.9) 选择记录值。 可显示不同的数值，也可以对时间
标度进行更改。
通过操作面板进行设置
状态 > 系统 > 记录图表
1. 设为百分比：
• 在...开始放大
• 在...结束放大
2. 选择需要显示的值。
8.7.26 模拟
和 8.7.28 模
。
8.4.9 电池电量 (1.2.7)
图 27 电池电量
描述
此画面显示备用电池的状态 （如已安装） 。
电池只向CU 354提供备用电源。
8.4.10 远程传感器的状态 (1.2.8)
图 28 Sofrel状态
图 29 XiLog状态
