8.7.53 Überschreitung Grenzwert 1 (4.4.5 - 4.4.6)

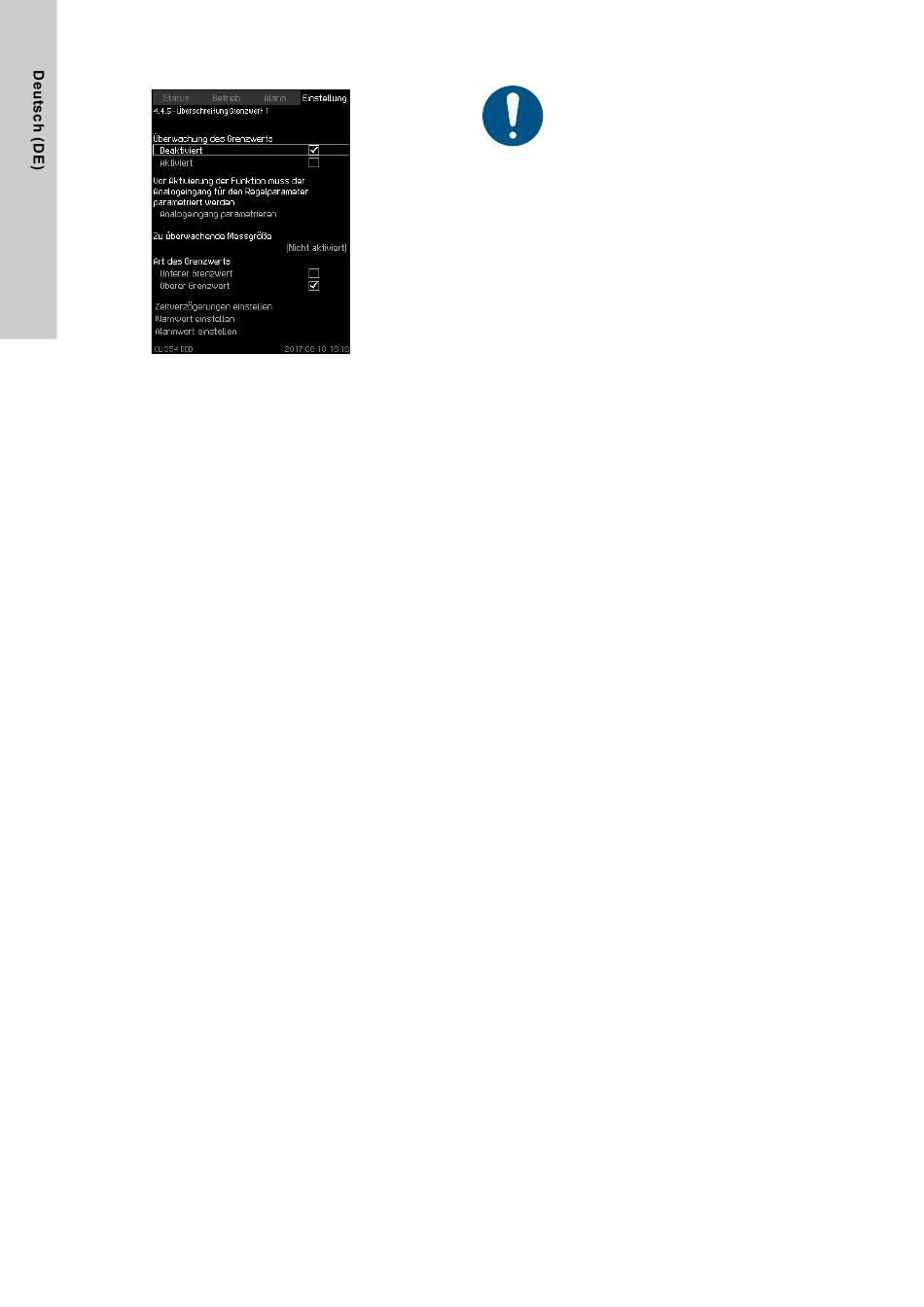

Abb. 107Überschreitung Grenzwert 1
Beschreibung
Mithilfe dieser Funktion kann die CU 354 die als Analogwerte ein-
gestellten Grenzen überwachen. Sobald die Grenzwerte über-
schritten werden, erfolgt eine Reaktion. Jeder Grenzwert kann als
obere oder untere Grenze eingestellt werden. Geben Sie für
jeden zu überwachenden Parameter jeweils eine Warn- und eine
Alarmgrenze ein.
Übersteigt der Wert die Warngrenze, wird eine Warnung ausge-
geben. Übersteigt der Wert die Alarmgrenze, werden die Pumpen
abgeschaltet.
Es kann eine Zeitverzögerung zwischen dem Erkennen der
Grenzwertüberschreitung und der Aktivierung der Warnung oder
des Alarms eingestellt werden. Eine Zeitverzögerung kann auch
für das Quittieren einer Warnung oder eines Alarms eingestellt
werden.
Eine Warnung kann automatisch oder manuell quittiert werden.
Sie können einstellen, ob der Wiederanlauf der Anlage nach
einem Alarm automatisch erfolgen soll oder ob der Alarm manuell
quittiert werden soll. Der Wiederanlauf kann um eine einstellbare
Zeit verzögert werden. Es kann ebenfalls eine Anlaufverzögerung
eingestellt werden, die dafür sorgt, dass die Anlage einen stabi-
len Betriebszustand erreicht, bevor die Funktion aktiviert wird.
Einstellbereich
•
Auswählen des Analogeingangs für diese Funktion
•
Zu überwachende Messgröße
•
Art des Grenzwerts (Minimum oder Maximum)
•
Warngrenze
•
Alarmgrenze.
118
Einstellungen über das Bedienfeld
Die Analogeingänge müssen korrekt eingestellt sein,
bevor die Funktion aktiviert wird. Siehe Abschnitt
8.7.28 Analogeingänge
•
Einstellung > Überwachungsfunktionen > Überschreitung
Grenzwert 1 / Überschreitung Grenzwert 2 > Analogeingang
parametrieren.
1. Wählen Sie einen Analogeingang aus.
2. Wählen Sie Folgendes aus: Zu überwachende Messgröße.
Die Bildschirmseite 4.3.8.1.1 wird aufgerufen.
3. Wählen Sie einen Eingang aus.
4. Drücken Sie auf die Zurück-Taste.
5. Stellen Sie den oberen und unteren Grenzwert für den Sen-
sormessbereich ein.
6. Drücken Sie zweimal auf die Zurück-Taste.
7. Wählen Sie Folgendes aus: Zu überwachende Messgröße.
8. Wählen Sie einen Eingang aus.
9. Drücken Sie auf die Zurück-Taste.
10. Wählen Sie Folgendes aus:
•
Unterer Grenzwert / Oberer Grenzwert.
•
Zeitverzögerungen einstellen.
11. Drücken Sie auf die Zurück-Taste.
12. Wählen Sie Folgendes aus:
•
Warnwert einstellen
•
Aktiviert.
13. Stellen Sie den Grenzwert ein.
14. Wählen Sie die Reset-Art aus: Auto oder Manuell.
15. Drücken Sie auf die Zurück-Taste.
16. Wählen Sie Folgendes aus:
•
Alarmwert einstellen
•
Aktiviert.
17. Stellen Sie den Grenzwert ein.
18. Wählen Sie die Reset-Art aus: Auto oder Manuell.
19. Drücken Sie auf die Zurück-Taste.
20. Wählen Sie Folgendes aus: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.
(4.3.8).
