Deteção de caudal reduzido
Um caudal reduzido será detetado por:
• medição direta do caudal com um caudalímetro.
Um depósito de membrana de determinadas dimensões e com
uma determinada pressão de pré-carga.
Dimensões do depósito de membrana
Dimensões recomendadas do depósito de
Tipo de bomba
-E
CRI, CRIE 3 8
CRI, CRIE 5 12
CRI, CRIE 10 18
CRI, CRIE 15 80
CRI, CRIE 20 80
CR, CRE 32 80
CR, CRE 45 120
CR, CRE 64 120
CR, CRE 90 180
CR, CRE 120 180
CR, CRE 150 180
Pressão de pré-carga
Para todos os sistemas DDD, 0,7 x o valor de ajuste.
É possível configurar o caudal mínimo, ou seja, o caudal em que
o sistema DDD muda para controlo on/off da última bomba em
funcionamento.
Gama de configuração
Banda de arranque/paragem: 5-30 %
Caudal mínimo:
Distribuição acima do valor
de ajuste:
Configuração através do painel de controlo
• Ajustes > Funções secund. > Função stop
1. Configure: Activada.
2. Selecione: Ir p/config.entrada analógica
Surge o visor 8.7.27 Entradas analóg. (4.3.8)
3. Selecione a entrada analógica à qual está ligado o caudalí-
metro.
4. Selecione: Caudal.
5. Prima x 2.
6. Configure: Banda de arranque/paragem.
7. Configure: Limite stop
Existe uma deteção de histerese de 10 segundos
como pré-definição.
membrana [litros]
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
2-50 % do caudal nominal
(Qnom) de uma das bombas.
(Pode ser configurado caso
tenha sido selecionada a medi-
ção direta do caudal através de
caudalímetro).
0-100 %
.
8.7.22 Bomba piloto (4.3.2)

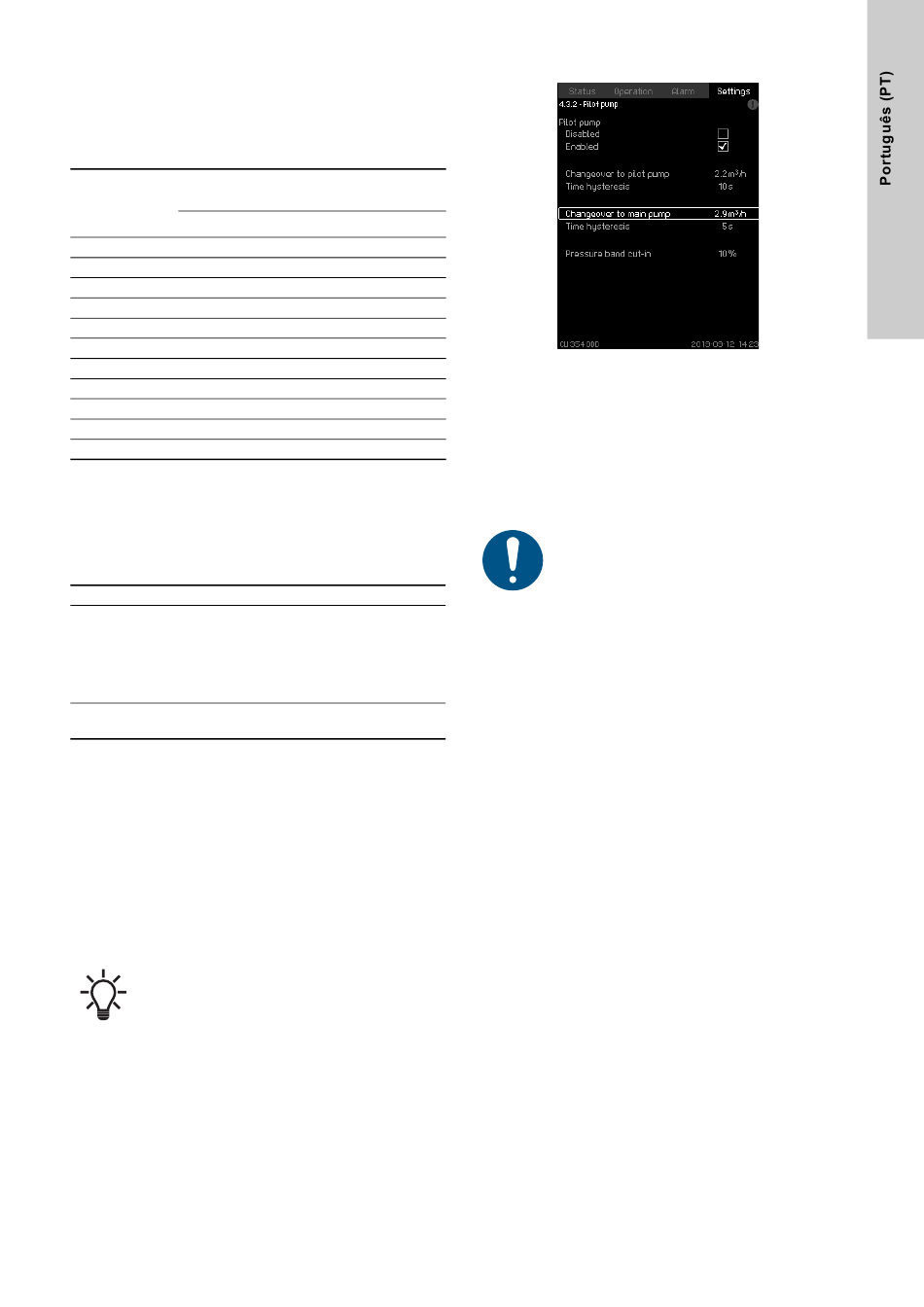

Fig. 72 Bomba piloto
Descrição
A função é utilizada para poupar energia numa situação de cau-
dal reduzido. O Qnom da bomba piloto é, por norma 1/4 do Qnom
da bomba principal, permitindo ao sistema funcionar com maior
eficiência energética.
A velocidade de ativação e desativação da bomba piloto e da
bomba principal são calculadas usando os dados das curvas das
bombas.
A bomba piloto tem de ser ativada com a ferramenta
informática PC Tool. Recomendamos carregar os
dados da bomba para a bomba piloto ou ir até ao
menu 8.7.34 Dados da curva da bomba piloto
1. Ativar/desativar a bomba piloto
2. Comutação para bomba piloto
Configure o caudal para a comutação da bomba principal para
a bomba piloto. A configuração de fábrica é 75 % do Qnom da
bomba piloto.
– Histerese de tempo
Configure o tempo de atraso para a comutação para um
caudal reduzido estável, antes da comutação.
3. Comutação p/ bomba principal
Configure o caudal para a comutação da bomba piloto para a
bomba principal. A configuração de fábrica é 95 % do Qnom
da bomba piloto.
– Histerese de tempo
Configure o tempo de atraso para a comutação para um
caudal reduzido estável, antes da comutação.
– Ativ. banda de pressão
Configure a banda de pressão em percentagem do valor de
ajuste. A banda de pressão é usada para ligar/desligar as
bombas.
– As bombas principais são desligadas quando a bomba
piloto acumula até um pressão de descarga com valor de
ajuste estável "+ ou e".
– As bombas piloto são desligadas quando as bombas princi-
pais acumulam até um pressão de descarga com valor de
ajuste estável "+ ou e"
– Ou se a bomba piloto estiver a funcionar a 100 % e a banda
de pressão estiver abaixo da banda de pressão do valor de
ajuste, as bombas principais serão ligadas.
Configuração através do painel de controlo
• Configurações > Funções secundárias > Bomba piloto.
1. Ativar a bomba piloto
– Configure: Comutação para bomba piloto
– Configure: Histerese de tempo
– Configure: Comutação p/ bomba principal
– Configure: Histerese de tempo
2. Configure: Ativ. banda de pressão
Configuração de fábrica
A função está desativada.
(4.3.18).
