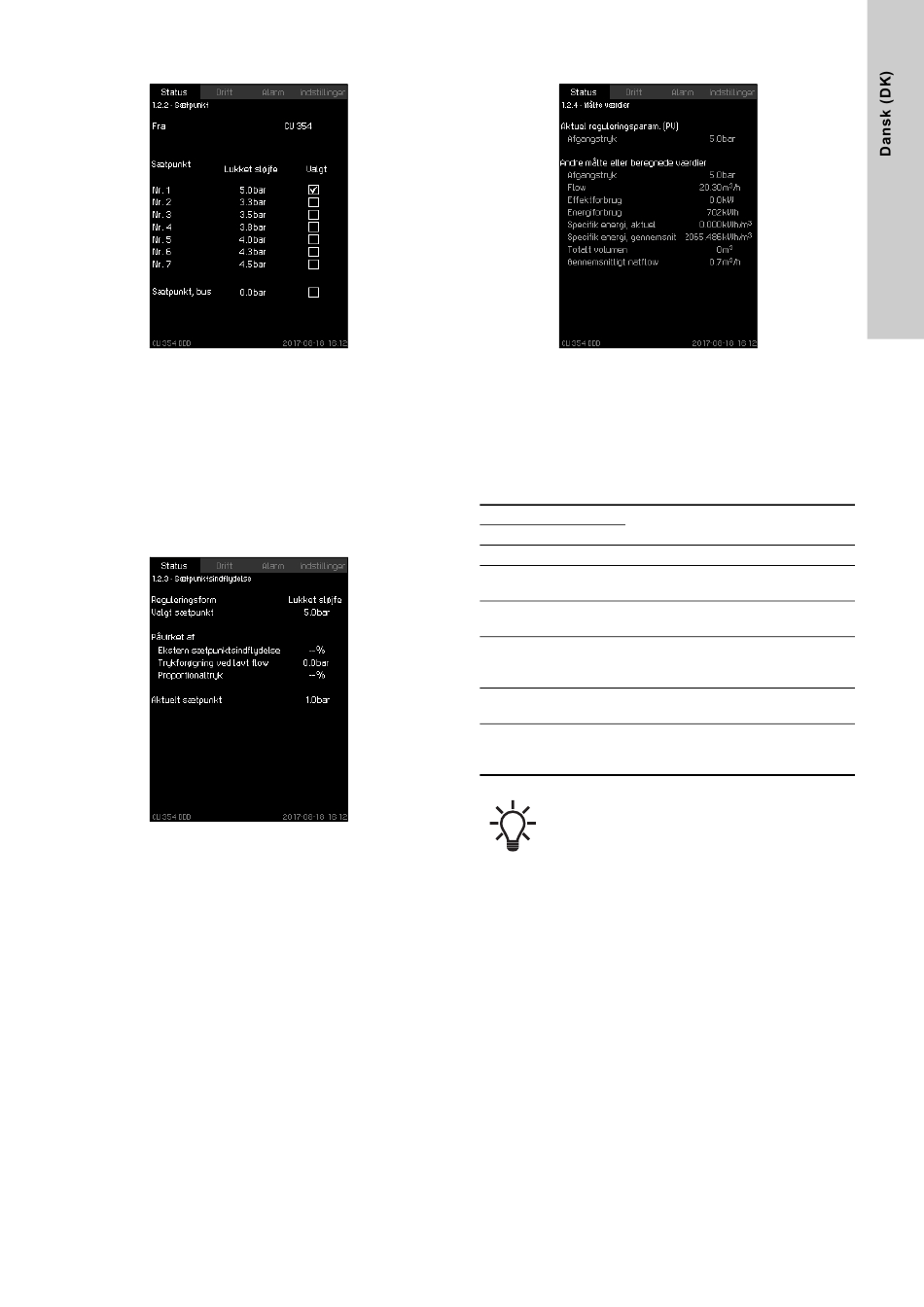

8.4.4 Sætpunkt (1.2.2)
Fig. 22 Sætpunkt
Beskrivelse
Billedet viser det valgte sætpunkt og om det kommer fra CU 354
eller en ekstern bus.
Det viser også alle syv mulige sætpunkter fra CU 354. Samtidig
vises det valgte sætpunkt.
Da det er et statusbillede, kan der ikke foretages indstillinger.
Sætpunkter kan ændres i menuen "Drift" eller "Indstillinger". Se
afsnit
8.7.3 Alternative sætpunkter
8.4.5 Sætpunktsindflydelse (1.2.3)
Fig. 23 Sætpunktsindflydelse
Beskrivelse
Det valgte sætpunkt kan påvirkes af parametre. Parametrene
vises i procent fra 0 til 100 % eller som tryk målt i bar. De kan kun
reducere sætpunktet da indflydelsen i procent delt med 100 bliver
multipliceret med sætpunktet:
Faktisk sætpunkt (SP) = valgt sætpunkt x indflydelse (1) x indfly-
delse (2) osv.
Billedet viser parametrene der påvirker det valgte sætpunkt, og
indflydelsen angivet i procent eller som værdi.
Nogle af de mulige parametre kan indstilles i billede
punktsindflydelse
(4.1.3). Parameteren "Trykforøgning ved lavt
flow" indstilles som et start/stop-bånd i procent af sætpunktet der
er indstillet i billede
Stopfunktion
som procent i billede
Proportionaltryk
Endelig vises det faktiske sætpunkt (SP) som er resultatet.
(4.1.2).
Ekstern sæt-
(4.3.1). Parameteren indstilles
(4.1.7).
8.4.6 Målte værdier (1.2.4)
Fig. 24 Målte værdier
Beskrivelse
Billedet viser en generel status over alle målte og beregnede
parametre. I DDD-E/EC-anlæg vises den specifikke energi som
en gennemsnitsværdi og faktisk værdi (gennemsnit af det sidste
minut). Gennemsnitsværdien er baseret på det akkumulerede
flow vist som totalt volumen. Det totale volumen og gennemsnittet
af den specifikke energi kan nulstilles i dette billede.
Afgangstryk
Faktisk værdi fra sensorer
Flow
Effektforbrug
Aktuel forbrug for alle pumper
Alle pumpers energiforbrug siden
Energiforbrug
idriftsætning (eller sidste nulstilling)
Den energi der aktuelt bruges til at
Specifik energi, aktuel
pumpe 1 m
Gennemsnitlig energi anvendt pr. m
Specifik energi, gen-
vand siden idriftsætning (eller seneste
nemsnit
nulstilling)
Samlet pumpede mængde siden idrift-
Totalt volumen
sætning (eller sidste nulstilling)
Hvis overvågning af natflowet er akti-
Gennemsnitligt natflow
veret, viser billedet det gennemsnitlige
flow i det sidste overvågningstidsrum.
Linjerne "Effektforbrug", "Energiforbrug", "Specifik
energi, aktuel" og "Specifik energi, gennemsnit" vises
kun i DDD-E/-EC systems.
3
vand
3
145
