Rilevamento di bassa portata
La bassa portata verrà rilevata tramite:
• misurazione diretta della portata con un flussometro.
È necessario un serbatoio a membrana di determinate dimensioni
e con una determinata pressione di precarica.
Dimensioni del serbatoio a membrana
Dimensioni consigliate del serbatoio a
Mod. pompa
-E
CRI, CRIE 3 8
CRI, CRIE 5 12
CRI, CRIE 10 18
CRI, CRIE 15 80
CRI, CRIE 20 80
CR, CRE 32 80
CR, CRE 45 120
CR, CRE 64 120
CR, CRE 90 180
CR, CRE 120 180
CR, CRE 150 180
Pressione di precarica
Per tutti gli impianto DDD, 0,7 x il setpoint.
È possibile impostare la portata minima, ovvero la portata a cui
l'impianto DDD passa alla regolazione di accensione/spegni-
mento dell'ultima pompa in funzione.
Intervallo di impostazione
Banda di avviamento/arresto:
Portata minima:
Distribuzione sopra il setpoint:
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Funzione di arresto
1. Impostare: Attivata.
2. Selezionare: Accedi all'impostazione dell'ingresso analogico
Viene visualizzata la schermata
3. Selezionare l'ingresso analogico a cui è collegato il flussome-
tro.
4. Selezionare: Portata.
5. Premere x 2.
6. Impostare: Banda di start/stop.
7. Impostare: Limite di arresto
Per impostazione predefinita, esiste un'isteresi di
rilevamento di 10 secondi.
membrana [litri]
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
5-30 %
2-50 % della portata nomi-
nale (Qnom) di una delle
pompe. (Può essere impo-
stata soltanto se è stata sele-
zionata la misurazione diretta
della portata mediante flusso-
metro).
0-100 %

8.7.27 Ingressi analogici

(4.3.8).

8.7.22 Pompa pilota (4.3.2)

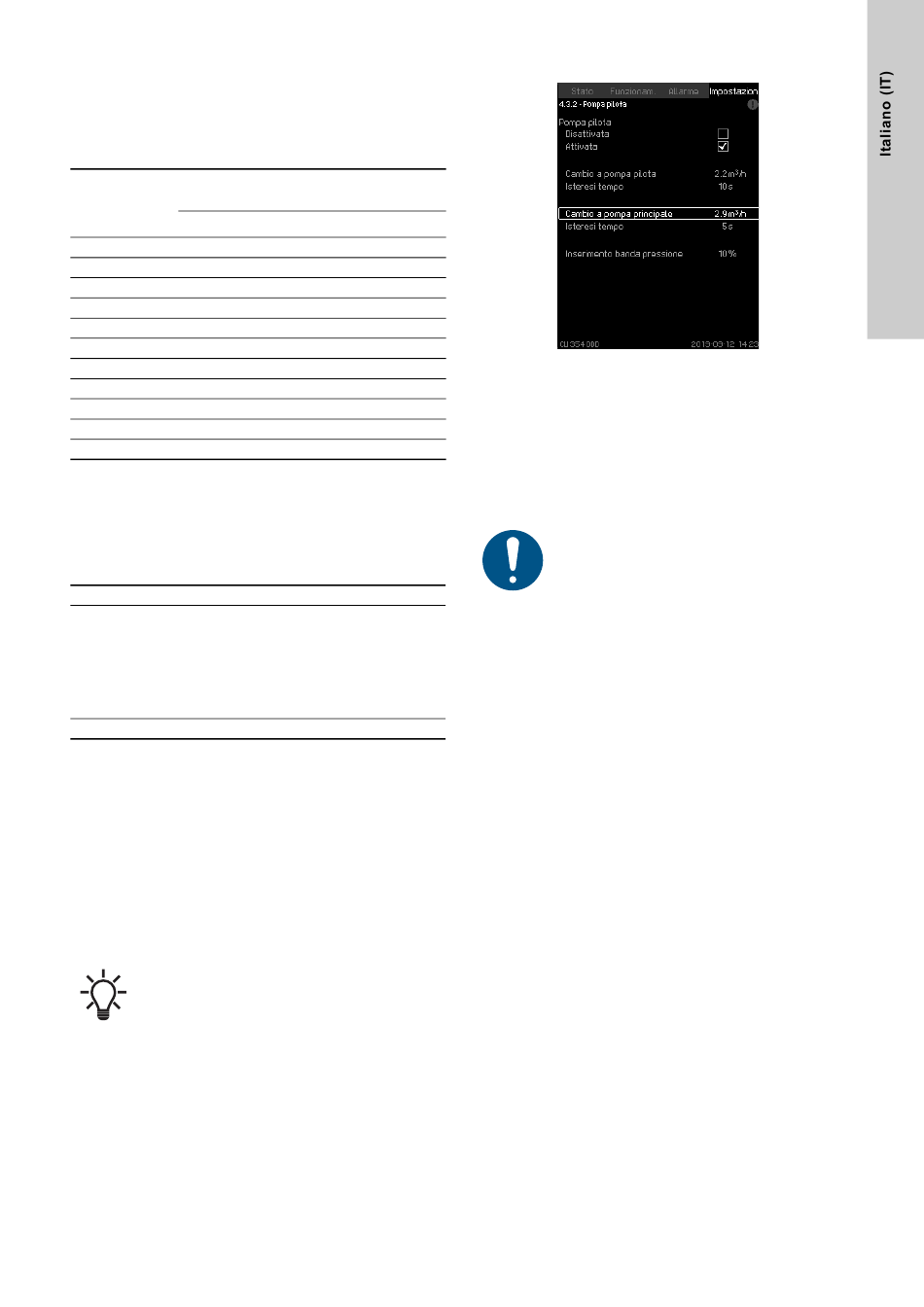

Fig. 72 Pompa pilota
Descrizione
La funzione viene utilizzata per risparmiare energia in situazioni
di bassa portata. In genere, la pompa pilota è Qnom 1/4 di Qnom
sulla pompa principale, consentendo così all'impianto di funzio-
nare con efficienza energetica più bassa.
La velocità di inserimento e di interruzione della pompa pilota e la
pompa principale vengono calcolate utilizzando i dati della curva
della pompa.
La pompa pilota deve essere attivata tramite PC
Tool. Si consiglia di caricare i dati della pompa pilota
o andare al menu
(4.3.18)
1. Abilitare/disabilitare la pompa pilota
2. Cambio a pompa pilota
Impostare la portata per il passaggio dalla pompa principale
alla pompa pilota. Le impostazioni di fabbrica sono il 75 % di
Qnom della pompa pilota
– Isteresi tempo
Impostare il ritardo per il passaggio a una bassa portata sta-
bile prima del passaggio.
3. Cambio a pompa principale
Impostare la portata per il passaggio dalla pompa pilota alla
pompa principale. Le impostazioni di fabbrica sono il 95 % di
Qnom della pompa pilota.
– Isteresi tempo
Impostare il ritardo per il passaggio a una bassa portata sta-
bile prima del passaggio.
– Inserimento banda pressione
Impostare la banda di pressione in percentuale del setpoint.
La banda di pressione viene utilizzata per l'inserimento/
l'interruzione delle pompe
– Le pompe principali si spengono quando la pompa pilota
aumenta fino ad una pressione di uscita stabile del setpoint
"+ o e"
– La pompa pilota si spegne quando le pompe principali
aumentano fino ad una pressione di uscita stabile del
setpoint "+ o e"
– Oppure se la pompa pilota funziona al 100 % e la banda di
pressione è inferiore a quella di riferimento, le pompe princi-
pali entrano in funzione.
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Pompa pilota.
1. Abilita pompa pilota
– Impostare: Cambio a pompa pilota
– Impostare: Isteresi tempo
– Impostare: Cambio a pompa principale
– Impostare: Isteresi tempo
2. Impostare: Inserimento banda pressione
Impostazione di fabbrica
La funzione è disabilitata.
8.7.34 Dati curva pompa pilota
