8.7.29 Wejścia analogowe i wartość mierzona (4.3.8.1.1 -
4.3.8.7.1)

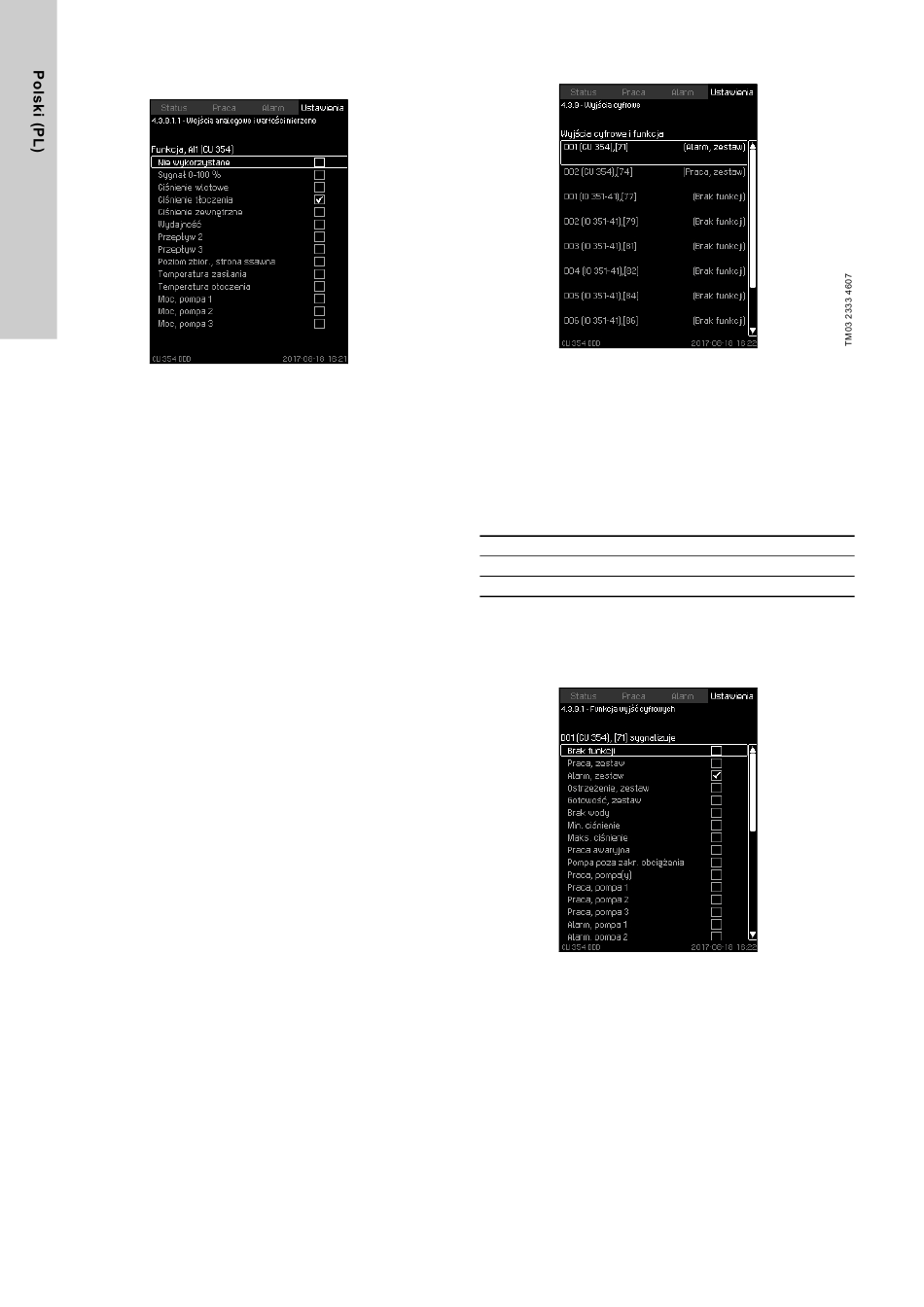

Rys. 80 Wejścia analogowe i wartość mierzona
Opis
Do poszczególnych wejść analogowych można przypisać różne
funkcje.
Zakres ustawień
Do danego wejścia analogowego można przypisać tylko jedną
funkcję. Dalsze informacje - zob. rozdział
pomiarowe.
• Nie wykorzystane
• Sygnał 0-100 %
• Ciśnienie wlotowe
• Ciśnienie tłoczenia
• Ciśnienie zewnętrzne
• Wydajność-3
• Poziom zbior., strona ssawna
• Temperatura zasilania
• Temperatura otoczenia
• Moc, pompa 1-6
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > Wejścia analogowe.
1. Wybrać "Wejścia analogowe".
• Wybrać "Wartość mierzona wejścia" - pojawi się ekran
4.3.8.1.1.
2. Wybrać wejście.
3. Nacisnąć przycisk wstecz.
4. Ustawić minimalną i maksymalną wartość przetwornika.
358
8.7.30 Wyjścia cyfrowe (4.3.9)
Opis
Każde wyjście cyfrowe może być aktywowane
i przyporządkowane do konkretnej funkcji.
Standardowo zestaw posiada dziewięć wyjść cyfrowych.
Wszystkie wyjścia cyfrowe są pokazane w taki sposób, aby
można było łatwo rozpoznać ich położenie w zestawie.
9. Parametry
Przykład
DO1 (IO 351-41) [71]:
Więcej informacji na temat podłączania różnych wyjść cyfrowych
znajduje się na schemacie elektrycznym dostarczonym razem ze
sterownikiem CU 354.
8.7.31 Funkcja wyjść cyfrowych (4.3.9.1 - 4.3.9.16)
Opis
Do poszczególnych wyjść można przypisać różne funkcje.
Rys. 81 Wyjścia cyfrowe
DO1 Wyjście cyfrowe nr 1
(IO 351-41) IO 351B, GENIbus numer 41
[71] Zacisk nr 71
Rys. 82 Funkcja wyjść cyfrowych
