8.7.21 Sekundære funktioner (4.3)

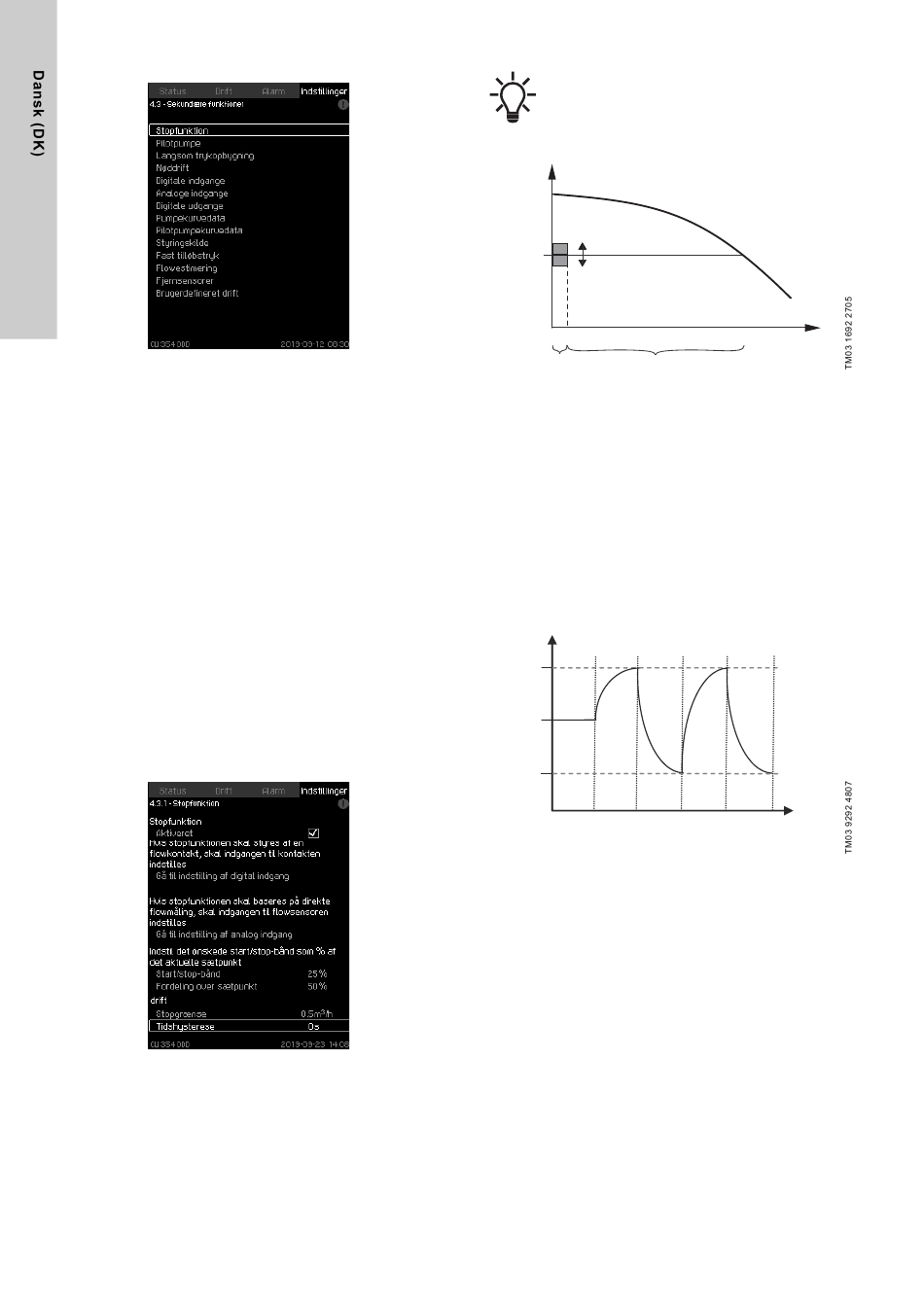

Fig. 69 Sekundære funktioner
Beskrivelse
I billedet kan du indstille funktioner som er sekundære i forhold til
anlæggets normale drift. Sekundære funktioner er funktioner som
giver ekstra funktionalitet.
Billedet gør det muligt at åbne disse specifikke billeder:
• Stopfunktion (4.3.1)
• Pilotpumpe (4.3.2)
• Langsom trykopbygning (4.3.3)
• Digitale indgange (4.3.7)
• Analoge indgange (4.3.8)
• Digitale udgange (4.3.9)
• Analoge udgange (4.3.10)
• Nøddrift (4.3.5)
• Pilotpumpekurvedata (4.3.18)
• Pumpekurvedata (4.3.19)
• Styringskilde (4.3.20)
• Fast tilløbstryk (4.3.22)
• Flowestimering (4.3.23)
• Reduceret drift (4.3.24)
• Fjernsensorer (4.3.25).
8.7.22 Stopfunktion (4.3.1)
Fig. 70 Stopfunktion
Beskrivelse
Funktionen bruges til at stoppe den sidste pumpe hvis der er intet
eller et meget lavt forbrug.
Funktionens formål:
• at spare energi
• at hindre ophedning af akseltætningens tætningsflader forår-
saget af mekanisk friktion som følge af reduceret køling fra
pumpemediet
• at hindre opvarmning af pumpemediet.
164
Når en pilotpumpe er tilsluttet systemet, vil parame-
trene for stopfunktionen gælde for pilotpumpen og
ikke hovedpumpen da pilotpumpen vil være den sid-
ste pumpe i drift.
Beskrivelsen af stopfunktionen gælder alle DDD-anlæg.
H
Start/stop-bånd
Hsæt
Qmin
Normal drift
Fig. 71 Start/stop-bånd
Når stopfunktionen er aktiveret, overvåges driften kontinuerligt for
at registrere et lavt flow. Når CU 354 konstaterer at der ikke er
noget flow eller at flowet er lavt (Q < Qmin), skifter den fra kon-
stanttryksdrift til start/stop-styring af den sidste pumpe der er i
drift.
Før pumpen stopper, øger den trykket til en værdi der svarer til
Hsæt plus (fordeling over sætpunkt / 100) x start/stop-bånd. Pum-
pen genstartes når trykket er Hsæt minus (100-fordeling over
sætpunkt) / 100 x start/stop-bånd. Se fig. 72. Start/stop-båndet
kan fordeles omkring sætpunktet.
A B
Stop
Start
Stop: Hsæt + 0,5 x start/stop-bånd
Start: Hsæt - 0,5 x start/stop-bånd
Fig. 72 Start/stop-drift
Flowet måles af CU 354 når pumpen er i stopperiode. Så længe
flowet er mindre end Qmin, kører pumpen ved start/stop-drift.
Hvis flowet øges til over Qmin, returnerer pumpen til normal drift,
Hsæt. Hsæt er lig med det faktiske sætpunkt. Se afsnit
(1.2.2).
Q
A: Normal drift
B: Trykforøgning
C: Stop
C B C
Sætpunkt
