8.7.10 Rampe du point de consigne (4.1.9)

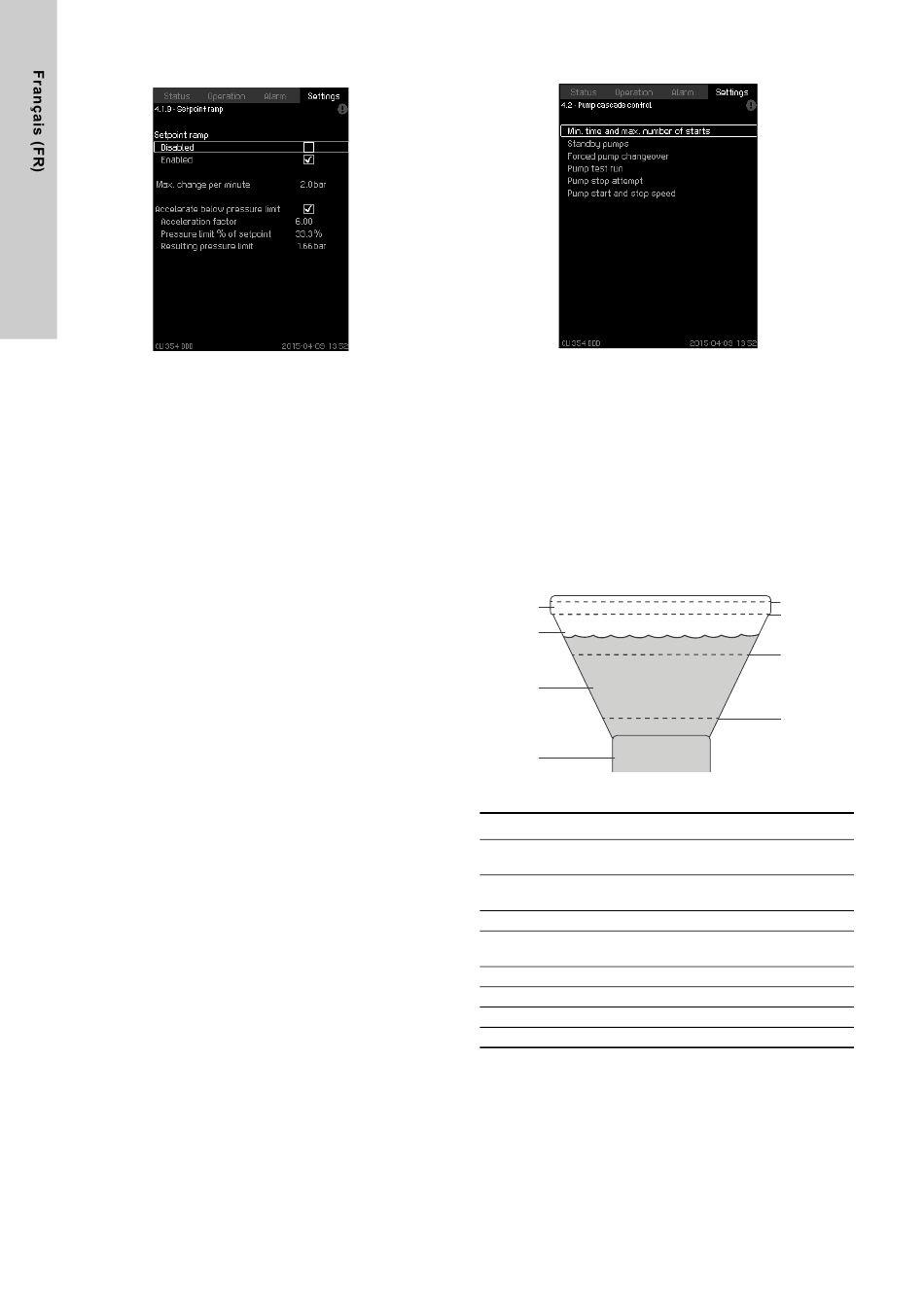

Fig. 57 Rampe du point de consigne
Description
Lorsque cette fonction est activée, les changements du point de
consigne sont affectés par la rampe du point de consigne et le
point de consigne change progressivement sur une période don-
née.
Cette fonction n'affecte ni "Pression proportionnelle" ni "Influence
du point de consigne".
Vous pouvez activer la fonction "Limite accél. sous press." pour
faciliter le démarrage et réduire le risque de périodes présentant
une pression trop basse. Cette fonction est en option.
Plage de réglage
Vous pouvez activer la fonction "Rampe du point de consigne" et
régler "Changement par minute".
"Facteur d'accélération" permet la multiplication de la valeur
"Changement par minute". Ce réglage réduit le délai pendant
lequel la pression est inférieure au point de consigne. La fonction
est active tant que la pression se trouve en dessous de "Limite de
pression obtenue".
Réglage via le panneau de commande
• Réglages > Fonctions, régulateur primaire > Rampe du point
de consigne.
1. Sélectionner : Activé.
2. Régler : Changement par minute.
En option
1. Activer : "Limite accél. sous press.".
2. Régler : "Facteur d'accélération".
3. Régler : "% limite pression du pt cons.".
4. S'assurer que la "Limite de pression obtenue" est celle
demandée.
Réglage par défaut
La fonction est désactivée.
222
8.7.11 Fonctions, mise en cascade des pompes (4.2)
Fig. 58 Fonctions, mise en cascade des pompes
Description
Cette fonction permet d'utiliser la régulation de niveau intelligente
pour les applications de remplissage de réservoir. La régulation
de niveau intelligente maintient un niveau constant dans le réser-
voir, généralement entre h et h
max
pression plus constante dans la tuyauterie vers le réservoir et
moins de démarrages/arrêts par rapport à une installation à
démarrage/arrêt traditionnel.
Il est nécessaire de saisir les informations de base sur le réser-
voir, comme la hauteur, le niveau maximum et minimum, le
niveau de rinçage et le niveau de changement d'eau, pour per-
mettre la régulation du niveau.
1
2
3
4
Fig. 59 Château d'eau
Pos. Description
Hauteur de débordement : zone de protection contre le
1
débordement du réservoir
Stockage de fonctionnement : zone de fonctionnement
2
du réservoir
3 Stockage d'urgence et/ou incendie : zone d'urgence
Zone morte de stockage : zone du réservoir qui n'est
4
normalement pas utilisée
5 Niveau de rinçage (htop)
6 Niveau maxi. (hmax)
7 Niveau mini. (hmin)
8 Niveau vidange d'eau
Plage de réglage
• Hauteur du réservoir
• Niveau de rinçage (htop)
• Niveau maxi. (hmax)
• Niveau mini. (hmin)
• Niveau vidange d'eau.
. Cela se traduit par une
min
5
6
7
8
